Inleiding

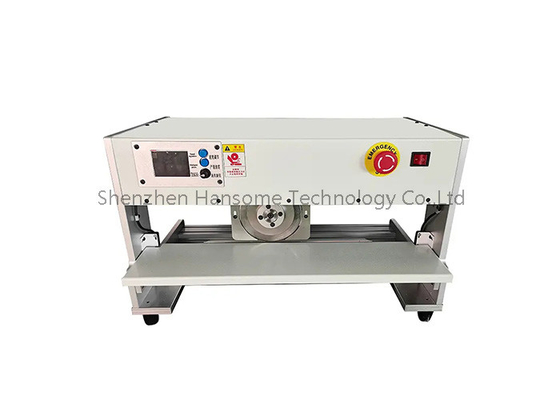

Deze machine ((HS-300) is de blad bewegende PCB separator, met behulp van de bovenste cirkelvormige en onderstaande lineaire blad ontwerp,voordat het snijden, zet de v-groef op de lineaire blad,het bovenste cirkelvormige lemmet dat beweegt om het speren af te maken, de spanning van de kracht is relatief laag, het bord hoeft niet te bewegen zal de componenten op het bord te beschermen, te voorkomen dat beschadiging.

Automatische afsplitsing van het bord
De apparatuur gebruikt automatische afsplitsingstechnologie, waarmee het hele PCB snel en nauwkeurig in afzonderlijke PCB-panelen kan worden gesneden.
Door het bord door de robotarm en het lemmet te verdelen, wordt de efficiëntie van het scheiden van het bord en de productie-efficiëntie sterk verbeterd.

Flexible grootte aanpassingsvermogen
Het kan snel worden aangepast aan de grootte van het PCB-bord, geschikt voor PCB-borden met verschillende specificaties.
De maximale ondersteunde grootte van de scheiding van de platen is 600 mm × 400 mm, die de meeste SMT-productiebehoeften dekt.

Hoogprecisieplatenseparatie
Het hoogprecisieplaat-scheidingsmechanisme en het positioneringssysteem worden toegepast om ervoor te zorgen dat de nauwkeurigheid van elke plaat-scheiding zo hoog is als ± 0,1 mm.
Het kan tijdens het segmentatieproces effectief voorkomen dat de PCB-plaat beschadigd of geborsteld raakt.

Veilig en betrouwbaar ontwerp
De apparatuur is uitgerust met veiligheidsbeveiligingsvoorzieningen, zoals noodstopknoppen, enz., waardoor de veiligheid van het gebruik wordt verbeterd.
Het volledig afgesloten ontwerp voorkomt dat tijdens het snijproces puin spatst.

Gemakkelijk te bedienen
De apparatuur is uitgerust met een touchscreen-besturingspaneel, waarmee de afsplitsingsparameters van het bord gemakkelijk kunnen worden ingesteld en het afsplitsingsproces van het bord kan worden gevolgd.
De mate van automatisering is hoog en de bediener hoeft alleen het PCB-bord te laden om de scheiding van het bord te voltooien.

Kenmerken

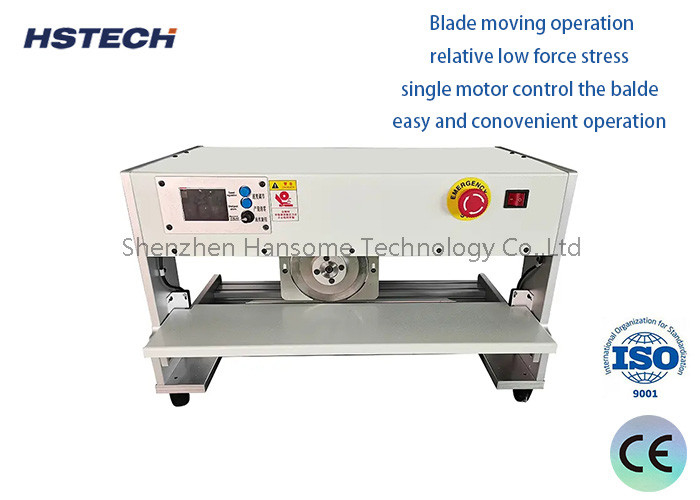

1, Deze machine kan worden gebruikt voor het snijden van allerlei soorten planken met V-slot.

2, Duurzaam ontwerp van het lemmet, het lemmet kan ten minste twee keer worden gevormd.

3De cirkelvormige bladhoogte kan worden aangepast aan de verschillende soorten PCB's met verschillende hoogtecomponenten.

4, bewegende operatie van het blad, relatief lage krachtsspanning, één motor die de balde bedient, gemakkelijke en comfortabele bediening.

5Met inductiefunctie stopt de machine als de bediener de ruimte van de bewegende balde raakt.

6Met een dubbele beveiliging hoef je je geen zorgen te maken over de beveiliging.

7, Duurzaam, met behulp van een kwalitatief hoogwaardig materiaal lemmet.

Werkingsbeginsel

Voedingsmechanisme
De pcb-plaatvormende machine voert eerst het hele bord op nadat de SMT in de plaatvormende machine is gemonteerd.
Het voedingsmechanisme maakt gebruik van een transportband of een manipulator om het PCB-bord in het afvoerstation te voeren.

Positionering en bevestiging
De deklaarmachine bevestigt de PCB-plaat met behulp van positioneringspins of vacuümadsorptie om de juiste positie ervan te garanderen.

Snijmechanisme
Het kerncomponent van de depanelingmachine is het snijmechanisme, dat meestal bestaat uit een snelle roterende snijlem.
Het snijblad snijdt het PCB-bord snel en nauwkeurig langs de vooraf ingestelde scheidslijn.

Het verzamelen van depaneling
Na het snijden verzamelt de depanelingmachine automatisch de gescheiden enkelvoudige PCB-platen.
Deze voorziening kan verder worden getest, samengesteld en andere processen.

Geautomatiseerde besturing
Het hele afwerkingsproces is volledig geautomatiseerd door het robotbesturingssysteem.
Het besturingssysteem kan het snijproces nauwkeurig regelen op basis van de grootte en de scheidslijnpositie van verschillende PCB-platen.
