Precision Solder Paste Machine voor industriële 4.0 MES-systeemcompatibiliteit

Merknaam:	GKG
Modelnummer:	G9+
Moq:	1 set
Prijs:	negotiable
Betalingsvoorwaarden:	T/T, Western Union, MoneyGram
Toeleveringsvermogen:	100 stuks per maand

Gedetailleerde informatie

Productbeschrijving

Gedetailleerde informatie

Plaats van herkomst:

China

Certificering:

CE,TUV,ROHS

Productnaam:

High-end soldeerpasta-drukmachine

Andere naam:

de automatische machine van de het schermdruk

PCB-grootte:

50x50~450x340mm

Transporthoogte:

900±40mm

Luchtdruk:

46kgf/cm ³

PCB-dikte:

0.46mm

Maximum raadsgewicht:

5 kg

Gewicht van de machine:

1000 kg

Verpakking Details:

Houten verpakking

Levering vermogen:

100 stuks per maand

Productbeschrijving

Precision Solder Paste Machine voor Industrial 4.0 MES System Compatibility

Inleiding

De G9+ Fully Automatic Solder Paste Printer is een high-end machine voor SMT high-end toepassingen en voldoet aan de vereisten van 03015, 0,25 toonhoogte, hoge precisie en hoge snelheid drukprocessen.

Specificatie

Model	G9+
Maximale PCB-grootte	450x340 mm
Min PCB-grootte	50x50 mm
PCB-dikte	0.4-6 mm
Maximaal gewicht van het bord	5 kg
Transporthoogte	900 ± 40 mm
Splitsing aan de rand van het bord	2.5 mm
Hoogte van het bord	15 mm
Vervoerrichting	L-R, R-L.
Transportsnelheid	max 1500 mm/s, programmabesturing
Vervoermethode	Eén fase
Wldth-aanpassing	automatisch
I/O-interface	SMEMA
PCB-positionering (ondersteuningsmethode)	Magnetische pin/steunblok/handmatige op-naar-onder tafel
PCB-clampsysteem	Gepatenteerd over de bovenklem
	Zijdelingse klemmen
	Adsorptiefunctie
Print snap-off	0-20 mm
Afdrukmodus	een/twee keer
Afdruksnelheid	10-200 mm/sec
Afdrukmodus	Eén / Twee keer
Typ van de spuitmachine	Rubber / staal Squeegee Blade ((Hoek 45°/55°/60°)
Drukdruk	0.5 tot 10 kg
Grootte van het sjabloon	470370mm~737737mm ((dikte 20-40mm)
Reinigingssysteem	Druppels van regenreinigingssysteem
	Versterkte vacuümopname
	Droog, nat vacuüm drie modi
	Voor- en achterschoonmaak
CCD FOV	10 x 8 mm
Soorten vertrouwensmerken	Standaard Fiduciële merktekenvorm
	Pad
	Hool
Camera systeem	Optische structuur op/af
	Digitale CCD-camera
	Geometrisch patroon overeenkomen

Machinale prestaties

Model	G9+
Herhalingspositie nauwkeurigheid	± 12,5um@6,CPK≥2.0
Afdruknauwkeurigheid	±18um@6,CPK≥2.0
Printcyclustijd	< 7,5 sec.
Op basis van het testsysteem van een derde partij (CTQ) wordt de werkelijke drukpositie van de soldeerpasta gecontroleerd en wordt de nauwkeurigheid herhaald.

Specificatie van de gehele machine

Stroomvoorziening	AC:220±10%,50/60HZ, 3,0 kW
Luchtdruk	4 tot en met 6 kg v/cm2
Luchtverbruik	ongeveer 5 L/min
Werktemperatuur	-20°C~+45°C
Werkvochtigheid	30% tot 60%
Afmetingen van de machine(zonder torenlicht)	1172 ((L) x 1385 ((W) x 1530 (H) mm
Gewicht van de machine	Ongeveer 1000 kg.

Kenmerken

1.CCD digitaal systeem, nieuw volledig optisch systeem, uniform ringlicht en hoge helderheid coaxiale lichtbron.met een diameter van niet meer dan 50 mm,, zoals tin-geplatte, koper-geplatte, zilver-geplatte, warmluchtsoldering, FPC en allerlei PCB's met verschillende kleuren.

2.High precisie PCB dikte aanpassing, uiterst betrouwbare structuur, stabiele XY beweging. Handmatige aanpassing kan gemakkelijk aan te passen aan verschillende PCB dikte.

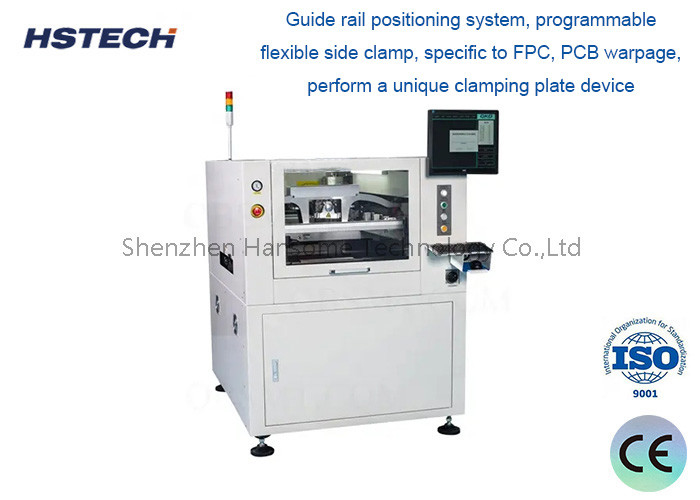

3.Guideway positioneringssysteem, nieuw patroon guideway uitschakelen, programmeerbare flexibele zijklem, voor FPC, PCB vervorming, uitvoeren unieke klemtoestel.Door middel van software programmering kan automatisch uit te breiden en terug te trekken niet-aangetast PCB bord warpage.

4Nieuw innovatief schraperstructuurontwerp met uitgebreid schrapersysteem voor verbeterde stabiliteit en levensduur.

5. Hoge snelheid met schablonen met een neerwaartse reinigingsstructuur voorkomt met succes verstoptheid van openingen (wat de oorzaak is geweest van slechte reinigingsresultaten).De lengte van de distributie van het oplosmiddel kan ook gemakkelijk worden aangepast door middel van softwarecontrole.

6Nieuwe multifunctionele interface, eenvoudig en duidelijk, gebruiksvriendelijk.
