Dual-rail ontladen Gemakkelijk te bedienen Smt Verticale ontladen Pcb Ng OK Ontladen met touchscreen

Dual-rail ontladen Gemakkelijk te bedienen Smt Verticale ontladen Pcb Ng OK Ontladen met touchscreen

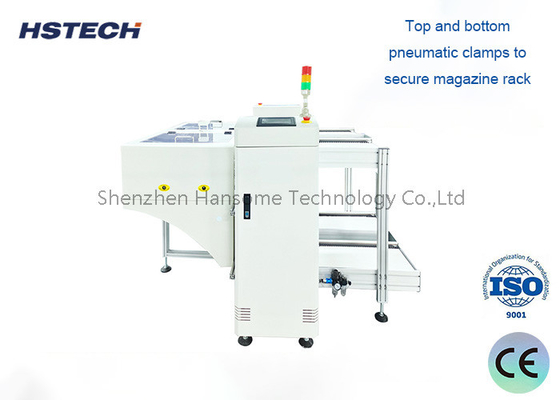

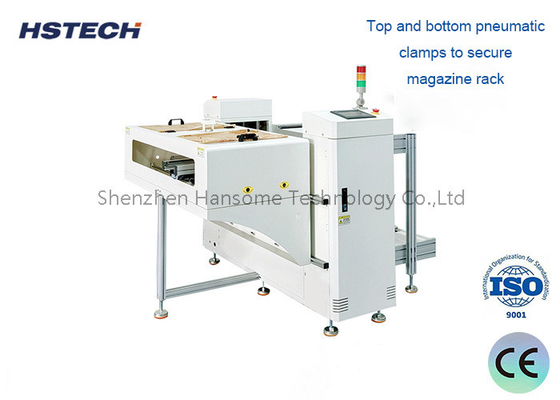

NG OK PCB Unloader is een apparaat dat in geautomatiseerde elektronische productieprocessen wordt gebruikt om defecte (NG) en goede (OK) printplaten (PCB's) van de productielijn te lossen.

De belangrijkste functie van de NG OK PCB Unloader is het scheiden van niet-gekwalificeerde PCB's (NG) en gekwalificeerde PCB's (OK) op basis van de beoordelingsresultaten van het elektronische detectiesysteem.en deze uit de productielijn verplaatsen voor verdere verwerking en indeling.

NG OK PCB Unloader kenmerken en functies:

Automatisch lossen:
De apparatuur heeft een volledig automatische PCB-ontladingsfunctie, zonder handmatige bediening.
De sensor detecteert de status van de PCB's en ontlaadt automatisch de niet-gekwalificeerde en gekwalificeerde PCB-platen volgens classificatie.

Tweespoorontwerp:
De apparatuur heeft een dubbele spoorstructuur, waarvan de ene voor het lossen van niet-gekwalificeerde PCB-platen en de andere voor het lossen van gekwalificeerde PCB-platen.
Niet-gekwalificeerde en gekwalificeerde PCB's kunnen tegelijkertijd worden gelost door middel van indeling.

Hoog efficiënte werking:
Automatische ontlading verbetert de verwerkingsdoeltreffendheid van PCB-platen aanzienlijk en vermindert de handmatige bedieningsverbindingen.
De snelheid en nauwkeurigheid van het lossen kunnen flexibel worden aangepast aan de werkelijke behoeften van de productielijn.

Geïntegreerde detectie:
De apparatuur heeft een ingebouwde PCB-statusdetectie-module die automatisch niet-gekwalificeerde en gekwalificeerde PCB-platen kan identificeren en onderscheiden.
De detectie-indicatoren omvatten meerdere parameters, zoals grootte, defecten, assemblage status van onderdelen, enz.

Gegevensopname:
De apparatuur kan de detectiegegevens van elke partij PCB's registreren, wat een basis vormt voor latere analyse en optimalisatie.
Relevante gegevensrapporten kunnen worden verkregen en geanalyseerd door middel van computersoftware.

Flexible interface:
Ondersteunt communicatieinterface-docking met productielijnapparatuur om informatie-uitwisseling en gecentraliseerd beheer te bereiken.
Gepersonaliseerde besturingsprogramma's en -interfaces kunnen worden aangepast aan de behoeften van de klant

Specificatie

Kenmerken

1, Echte kleuren touchscreen besturing

2, Panasonic PLC

3, Magasincapaciteit: bovenste, onderste, of aangepast

4, Selectieve toonhoogte: 10mm, 20mm, 30mm, 40mm

5, PCB-transportrichting: L - R, of R - L, optioneel

6, Handmatige/Automatische aanloopmodus selectie

7, voorrail vast of achterrail vast, optioneel

8, Standaardhoogte voor SMT-toepassingen ((920±20mm)

9, toren licht display

10, SMEMA signaal
