Hoge-precisie 4-assige robotoplossing met verstelbare soldeerpasta voor PCB-assemblage

Hoge-precisie 4-assige robotoplossing met verstelbare soldeerpasta voor PCB-assemblage

Merknaam:	HSTECH
Modelnummer:	HS-S5331R
Moq:	1 set
Prijs:	negotiable
Betalingsvoorwaarden:	D/P, T/T, Western Union, MoneyGram
Toeleveringsvermogen:	100 stuks per maand

Gedetailleerde informatie

Productbeschrijving

Gedetailleerde informatie

Plaats van herkomst:

China

Certificering:

Productnaam:

Automatische soldeerrobot met 4 assen

Spanning:

110V / 220V wisselstroom

Verwarmingsvermogen:

150 W

Platform:

Alleenstaande

Garantie:

1 jaar

Bewegingssnelheid:

X * Y * R-as: 0,1 ~ 600 mm/sec, Z-as:0.1~300 mm/sec

Verpakking Details:

houten kast

Levering vermogen:

100 stuks per maand

Productbeschrijving

4-assige robotoplosmachine met touchscreen HMI voor gemakkelijke programmering en besturing

Beschrijving van de producten

Automatische 4-assige soldeerrobot voor het bureau:

Overzicht:
Dit is een compact, desktop-grootte 4-assig robot soldeersysteem ontworpen voor precisie soldeer- en assemblage taken.een reconfiguratief ontwerp dat kan worden aangepast voor een verscheidenheid aan toepassingen voor het solderen van PCB's en elektronische componenten.

Kenmerken:

4-assige robotarm met X-, Y-, Z- en rotatiebeweging (θ)
Servomotoren met hoge precisie voor nauwkeurige positionering

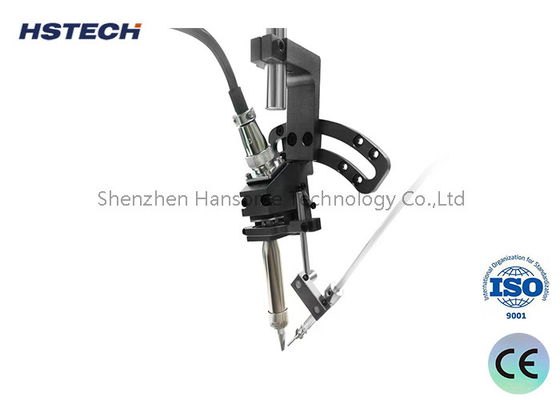

Geïntegreerde soldeerspits met temperatuurregeling
Automatisch soldeerdraadvoersysteem
Verstelbare soldeerpasta-dispensermodule
Compacte desktop footprint (ongeveer 24" x 18" x 24")
Touchscreen HMI voor programmering en besturing
Compatibel met standaard G-code voor gemakkelijke integratie

Hoogprecisie lassen

4 hoogprecisielagers zorgen voor een nauwkeurige, herhaalbare positionering van de soldeerslijm
Geavanceerde gezichtssystemen zorgen voor de uitlijning van onderdelen en detecteren gebreken
Programmabele temperatuur- en houdtijdcontroles zorgen voor een consistente kwaliteit van de soldeerslijm

Uitstekende efficiëntie

Volledig automatisch lassen vervangt handarbeid en verhoogt de productiecapaciteit aanzienlijk
Intelligente padplanning algoritme optimaliseert werkcyclus en materiaalgebruik
Naadloos integreren van bestaande productielijnen om de algemene processtroom te verbeteren

Uitstekende betrouwbaarheid

Een robuuste en duurzame industriële constructie zorgt voor langdurige stabiele werking
Intelligente foutdetectie en zelfdiagnostiek verminderen de stilstandstijd
Uitgebreide registratie van procesgegevens zorgt voor kwaliteitstraceerbaarheid

Flexibel en divers

geschikt voor elektronische onderdelen van verschillende grootte, vorm en materiaal
Een programmeerbare interface die gemakkelijk kan worden geïntegreerd met uw productielijn
Op maat gemaakte oplossingen op basis van specifieke behoeften

Toepassingen:

1Elektronicacomponenten
2.PCB-bord
3- Power Strip.
4.Digitale producten
5.Aansluitingen/elektronische draden
6.LED-verlichting
7.LCD-monitor/displaymodule

8.Mobiele telefoons en accessoires

Softwarefuncties:

Intuïtieve programmeringsinterface met teach hanger
Ondersteunt G-code programmering voor geautomatiseerde routines
Visiegeleide uitlijning en opsporing van vertrouwensmerken
Procesbewaking en gegevenslogging
Vermogen voor afstandsbewaking en -besturing

Specificatie:

Model	HS-S5331R 4-assige desktop automatische soldeerrobot
Spanning	110V / 220V wisselstroom
Rijmodus	4-assige precisiemotor
Operatiebereik (X * Y * Z)	400 x 400 x 80 mm
Bewegingssnelheid	X * Y * R-as: 0,1 ~ 600 mm/sec, Z-as:0.1~300 mm/sec
Herhaalbaarheid nauwkeurigheid	±0,02 mm (X * Y * Z)
Minimale analyse	±0,01 mm (X * Y * Z)
Verwarmingsvermogen:	150 W
Programmacapaciteit	Maximaal 999 programma's
Diameter van de soldeerdraad	0.5, 0.6, 0.8, 1.0, 1,2 mm)
Temperatuurbereik voorverwarming	0-500 graden
Externe afmetingen	523 x 560 x 895 mm
Gewicht	Ongeveer 70 kg.

Beschrijving van de robot:

1De multi-axis linking robot, met de aandrijving van een precieze stappenmotor en het geavanceerde bewegingsbesturingsalgoritme, verbetert effectief de positioneringsnauwkeurigheid en herhalingsnauwkeurigheid.
2.Met de ingebouwde industriële computerbesturing kan de robot verschillende taken uitvoeren, zoals het solderen met één gewricht/eenmalige soldering/cyclische soldering.
3Met de Teaching Pendant kun je direct de coördinaten van de soldeerverbinding invoeren, of je kunt de coördinaten van de positie leren en afspelen.Zelfs beginners kunnen snel de basisbeginselen begrijpen..
4Het soldeerapparaat kan in elke richting worden verplaatst en kan 360 graden draaien door de R-as te regelen, afhankelijk van het soldeerblok en de componenten.u kunt de tijd van het solderen naar wens instellen, voorverwarmingstijd en soldeertijd, om het ingewikkelde soldeerwerk te bereiken..
5. Door middel van een externe I / O-interface, om realtime controle van de soldeerrobot, intelligent besturingssysteem, uitvoeren van de fout alarm en high-speed beweging schokvaste functies te bereiken.Intelligent masterprogramma, automatisering en intelligent soldeerproces bereiken.

Hoge-precisie 4-assige robotoplossing met verstelbare soldeerpasta voor PCB-assemblage 0

Hoge-precisie 4-assige robotoplossing met verstelbare soldeerpasta voor PCB-assemblage 2

Verpakking en levering

Posten	Desktop 4-assige soldeerrobot
Pakket	1 verpakking in één houten doos als veiligheid
Externe dimensie	660 mm x 550 mm x 900 mm
Gewicht	Ongeveer 75 kg.
Aflevering	ongeveer 20 werkdagen
Betaling	D/P, T/T, Western Union, MoneyGram
Haven	Shenzhen
Verzending	A.Door koerier: 4-7 werkdagen bij speciale aanbieding
	B.Vliegtuig: 7 werkdagen op de aangewezen luchthaven
	C.Op zee: 20-25 werkdagen in de aangewezen haven

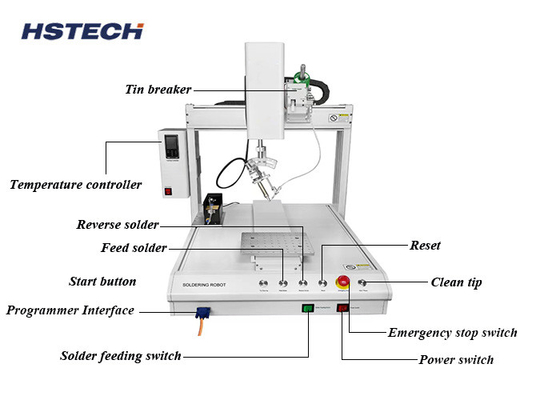

Hoge-precisie 4-assige robotoplossing met verstelbare soldeerpasta voor PCB-assemblage 3
