Hoogprecisie-PCB-afbouwapparatuur met mobiel mesmechanisme

Hoogprecisie-PCB-afbouwapparatuur met mobiel mesmechanisme

Inleiding

Blade Moving PCB Separators is een apparaat voor het snijden en scheiden van printplaten (PCB).

werkingsbeginsel:

Het apparaat gebruikt één of meer mobiele messen om op het PCB-oppervlak langs de geplande segmentatielijn te snijden.
Het mes kan horizontaal of verticaal bewegen en snijdt nauwkeurig langs de segmentatielijn op het PCB-bord.
Het snijproces maakt gebruik van mechanische aandrijving, zoals pneumatische of elektrische stuwstaven, die voldoende snijkracht kunnen leveren.

Hoogprecisie-separatie
Met behulp van bladebewegingstechnologie zorgt nauwkeurig snijden langs de V-Cut-lijn voor de integriteit van het printplaat.

Hoge efficiëntie
Snel verwerken van meerdere PCB's, geschikt voor batchproductie, waardoor de productie-efficiëntie wordt verbeterd.

Gemakkelijk te bedienen
Een gehumaniseerd ontwerp en een vriendelijke bedieningsinterface zijn handig voor gebruikers van verschillende technische niveaus.

Aanpassingsvermogen
De snijdiepte en de druk kunnen worden aangepast aan PCB's van verschillende diktes en materialen.

Veiligheid
Uitgerust met veiligheidsbeveiligingsinrichtingen om de veiligheid van de gebruikers te waarborgen.

Hoofdcomponent:

Mobiele lemmechanisme: met inbegrip van lemmen, aandrijvende motoren/cilinders, enz.
Positionerings-/geleidingssysteem: gebruik van optische sensoren om PCB-positionering en -geleiding te bereiken.
Invoer- en uitvoerinstellingen: geautomatiseerde apparatuur zoals transportbanden, robots.
Programmabesturingssysteem: PLC of ingebouwde controller voor volledig geautomatiseerde bewerkingen.
Veiligheidsbeschermingsinrichting: zoals roostersensor, noodstopknop, enz.

Kenmerken

1, Deze machine kan worden gebruikt voor het snijden van allerlei soorten planken met V-slot.

2, Duurzaam ontwerp van het lemmet, het lemmet kan ten minste twee keer worden gevormd.

3De cirkelvormige bladhoogte kan worden aangepast aan de verschillende soorten PCB's met verschillende hoogtecomponenten.

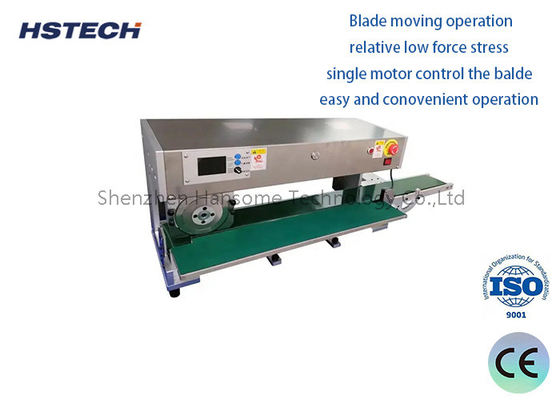

4, bewegende operatie van het blad, relatief lage krachtsspanning, één motor die de balde bedient, gemakkelijke en comfortabele bediening.

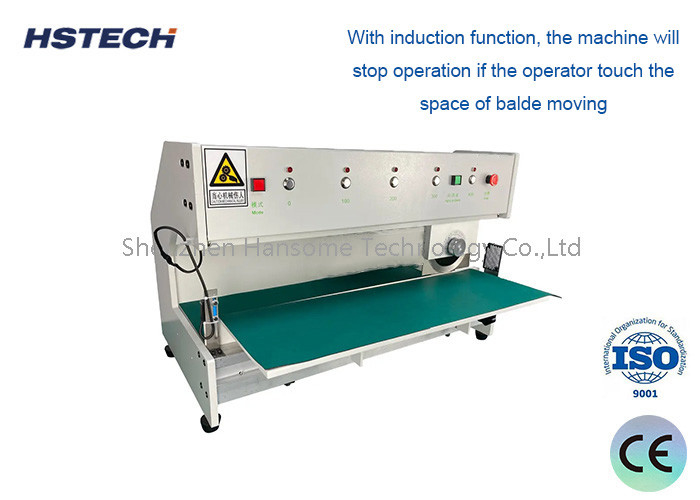

5Met inductiefunctie stopt de machine als de bediener de ruimte van de bewegende balde raakt.

6Met een dubbele beveiliging hoef je je geen zorgen te maken over de beveiliging.

7, Duurzaam, met behulp van een kwalitatief hoogwaardig materiaal lemmet.

Specificatie

Toepassingsvelden:

Elektronische industrie:
Gebruikt voor het splitsen van printplaten (PCB's).
Kan PCB's van verschillende maten en soorten nauwkeurig splitsen.
Breed gebruikt in consumentenelektronica, industriële elektronica en andere velden.

Vervaardiging van zonnecellen:
Gebruikt om zonnepanelen te splitsen.
Kan met precisie snijden op basis van silicium zonnecellen.
Verbeterde productie-efficiëntie van zonne-energieproducten.

Verwerkingsgebied glas:
Gebruikt voor het snijden van verschillende glasproducten, zoals mobiele telefoonschermen, glazen panelen, enz.
Kan nauwkeurige splitsing bereiken en verliezen verminderen.

Keramische industrie:
Gebruikt voor het splitsen van keramische chips, keramische substraten en andere werkstukken.
Voldoen aan de eisen van hoge precisie en hoge productie-efficiëntie.

Andere industrieën:
Kan worden gebruikt voor het splitsen van materialen zoals kunststoffen en metalen.
Op grote schaal gebruikt in geautomatiseerde productie in verschillende verwerkende industrieën.
