| Merknaam: | HSTECH |

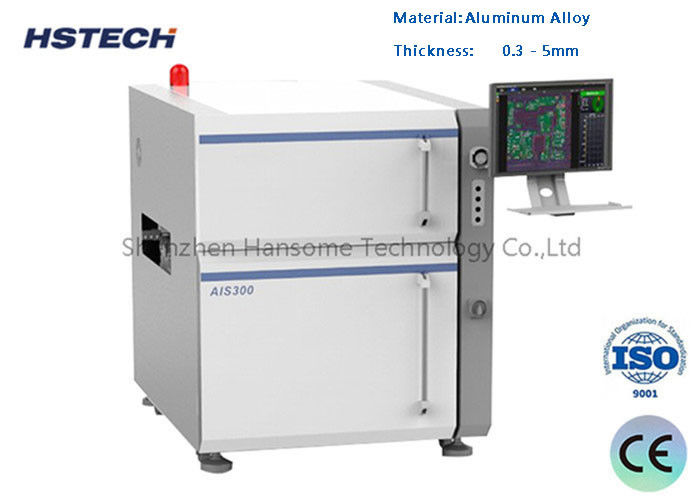

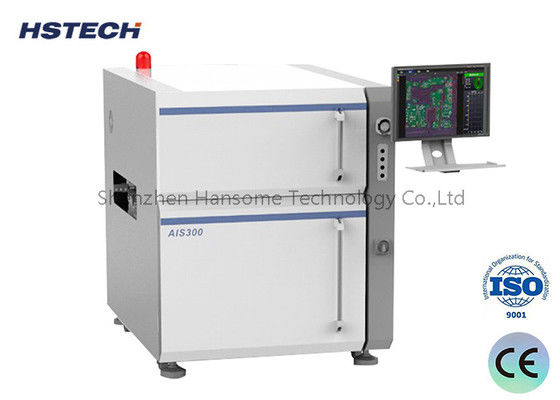

| Modelnummer: | AIS300 |
| Moq: | 1 set |
| Prijs: | Onderhandelbaar |
| Betalingsvoorwaarden: | T/T, Western Union, MoneyGram |
| Toeleveringsvermogen: | 100 stuks per maand |
Snelle installatie Snelle inspectie snelheid Afstandsassistent Inline THT DIP AOI Voordat Wave Soldering
Specificatie
| Model | AIS300 | AIS301 |
| PCB-grootte | 50x50mm~430x380mm | 50x50mm~350x350mm |
| Dikte | 0.3~7.0 mm | |
| Vervormingsgraad | < 4 mm | |
| Hoogte van het onderdeel | Boven 150 mm, beneden 25 mm. | |
| Camera | 5MP, kleur, CCD. | |
| Lichtbron | RGB | |
| FOV | 45*37 mm | |
| Resolutie | 20um | |
| Inspectie | ||
| Gebrek aan montageonderdelen | Vermist, rollend, verplaatst, beschadigd, scheef, overbodig, vies. | |
| Defect van de soldeer | Overmaat, onvoldoende, brug, geen voet, ontbrekende soldeer, niet nat maken. | |
| Andere functie | Barcode,QR cod,OCR | |
| Versnelling | 0.23 sec/fov | 0.25 sec/fov |
| Software/hardware | ||
| Operatiesysteem | Ubuntu 14.04 LTD 64bits | |
| Functie | Afstandsbediening, Gerber-bestand importeren, trainingsinstrument voor nieuwe modellen | |
| Industriële pc's | CPU Intel i5, onafhankelijke grafische kaart, 12G DDR, 256SSD | |
| Afbeelding | 22 inch FHD LCD | |
| Motie | Hoog nauwkeurige lineaire actuator | |
| Stroomvoorziening | AC220V,1KW | |
| Luchtdruk | > 0,5 MPa | |
| Afmeting ((L*H*W) | 1100*1630*1350 mm | 1100*1280*1300 mm |
| Nettogewicht | 800 kg | 700 kg |
Kenmerken
- A.Kernalgoritme: Convolutionele Neurale Netwerken (CNN)
Industriële toepassingen en innovaties:
B.Verhoogde slijtvastheid: Zorg voor langdurige prestaties en duurzaamheid in strenge industriële omgevingen.
C.Breed inspectiegebied en hoge compatibiliteit: Een grotere oppervlakte met een grotere aanpassingsvermogen voor verschillende inspectietaken.
D.Geoptimaliseerd inspectiepercentage en minimale valse posities: snellere inspecties bereiken en tegelijkertijd foutieve resultaten minimaliseren.
E.Marmeren grondslag voor meer stabiliteit: Een stevige basis bieden voor een nauwkeurige en betrouwbare werking.
F.Dual XY lineaire actuatoren: Het biedt ongeëvenaarde snelheid en precisie voor zeer nauwkeurige inspecties en bewegingen.
Toepassing
Dit inline THT- (Through-Hole Technology) AOI-systeem (Automated Optical Inspection) is strategisch geplaatst na de golflosmachine in DIP-productielijnen (Dual Inline Package).De belangrijkste functie is het identificeren en corrigeren van verkeerd gemonteerde eenheden.Het is een belangrijke factor in de verbetering van de kwaliteit van de productie, waardoor de noodzaak van latere reparaties tot een minimum wordt beperkt en de stilstand aanzienlijk wordt verminderd.Deze veelzijdige machine vindt een uitgebreide toepassing in de inspectie van verschillende PCBA's (Printed Circuit Board Assemblies), inclusief tv-hoofdborden, pc-hoofdborden, powerboards, industriële bedieningsplaten, mini huishoudelijke elektronische apparaten en nog veel meer.
