High Speed Solder Paste Machine met Magnetische Pin/Support Block R-L Transport G5 Model

Merknaam:	GKG
Modelnummer:	G5
Moq:	1 set
Prijs:	Onderhandelbaar
Betalingsvoorwaarden:	T/T, Western Union, MoneyGram
Toeleveringsvermogen:	100 stuks per maand

Gedetailleerde informatie

Productbeschrijving

Gedetailleerde informatie

Plaats van herkomst:

China

Certificering:

CE,TUV,ROHS

Naam van het product:

Automatische stensilprinter

Andere naam:

De Drukmachine van het soldeerseldeeg

PCB-grootte:

50x50~400x340mm

Transporthoogte:

900±40mm

Breedteaanpassing:

Automatisch

I/O-interface:

SMEMA

Verpakking Details:

Houten verpakking

Levering vermogen:

100 stuks per maand

Productbeschrijving

SMT-plakprinter met magnetische pin/ondersteuningsblok en R-L-transport

Toepassing

De G9+ Automatic solder paste printmachine is een high-end machine voor SMT high-end applicatie, de breedte van GT++ BTB is slechts 2830mm,kan perfect voldoen aan de eisen van het drukproces van 03015,2025 pitch, hoge precisie en hoge snelheid.

Specificatie

Model	G5
Stenselgrootte	370x370mm ((min grootte)
	737x737mm (maximale afmeting)
	20-40 mm ((dikte)
Maximale PCB-grootte	400x340 mm
Min PCB-grootte	50x50 mm
PCB-dikte	0.4-6 mm
PCB-vervorming	max 1% PCB-diagonale
Transporthoogte	900 ± 40 mm
Vervoerrichting	L-R, R-L.
Transportsnelheid	max 1500 mm/s, kan worden ingesteld
Vervoermethode	Eén fase
Wldth-aanpassing	automatisch
I/O-interface	SMEMA
PCB-positionering (ondersteuningsmethode)	Magnetische pen/steunblok/opwaarts-naar beneden tafel
PCB-clampsysteem	Gepatenteerd over de bovenste klem/zijklem
Afdrukkop	Twee onafhankelijke gemotoriseerde drukkoppen
Druk van de squeegee	0.5 tot 10 kg (programmabeheer)
Afdruksnelheid	6-200 mm/sec
Afdrukmodus	Eén / Twee keer
Typ van de spuitmachine	Rubber / staal Squeegee Blade ((Hoek 45°/55°/60°)
Reinigingssysteem	Versterkte vacuümabsorptie, droog, nat, vacuüm drie modi
CCD FOV	8x6 mm
Machinaal instelbereik	X: ± 3 mm, Y: ± 7 mm, θ: ± 2°
Visie	Zoek naar boven/laag optische structuur/CCD/geometrie Patroon-match

Specificatie van de gehele machine

Herhalingspositie nauwkeurigheid	±0,01 mm
Accuraatheid van het drukwerk	± 0,025 mm
Cyclustijd	< 8 sec
Productwisseling	oud: < 3 minuten, nieuw: < 5 minuten
Luchtvoorziening	4 tot en met 6 kg v/cm
Stroomvoorziening	AC:220±10%,50/60HZ, 2,5 kW
Controlemethode	PC's
Operatiesysteem	Windows XP/Win7
Afmetingen van de machine	1140 ((L) x 1364 ((W) x 1404 (H) mm
Gewicht van de machine	Ongeveer 1000 kg.

Kenmerken

Het digitale CCD-systeem beschikt over een innovatief, geheel nieuw optisch padontwerp, met een uniforme cirkelvormige verlichting en een coaxiale lichtbron van uitzonderlijke helderheid.Dit systeem met twee lichtbronnen zorgt voor een oneindige instelbaarheid van de helderheid, waardoor verschillende markeringspunten zonder moeite herkend kunnen worden, zelfs die met ongelijke oppervlakken of materialen zoals tin-, koper- en zilverplaatingen, warmluchtsoldeermerken, FPC's,en een breed scala aan PCB-kleuren.

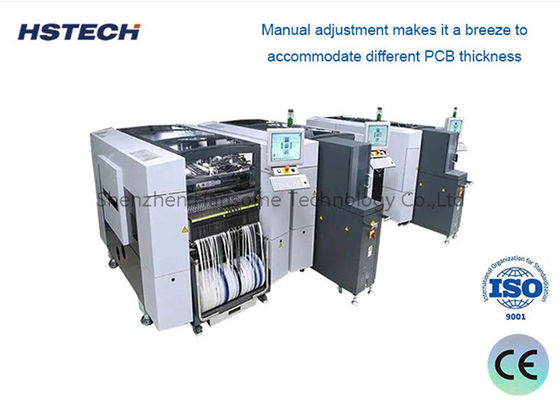

Het systeem is uitgerust met een zeer nauwkeurige PCB dikte aanpassing en heeft een ongelooflijk betrouwbare structuur die zorgt voor een stabiele XY beweging.Dit maakt het een naadloos proces om verschillende PCB-diktes gemakkelijk te kunnen opnemen..

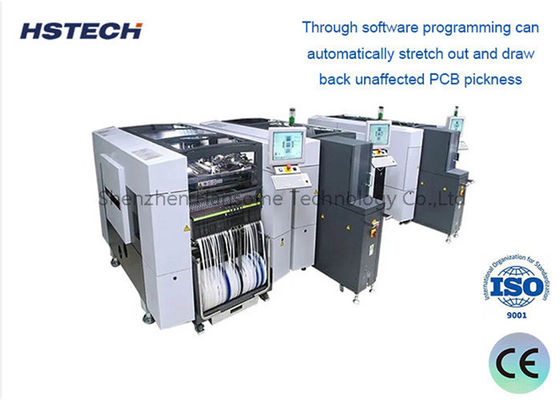

High Speed Solder Paste Machine met Magnetische Pin/Support Block R-L Transport G5 Model 0
