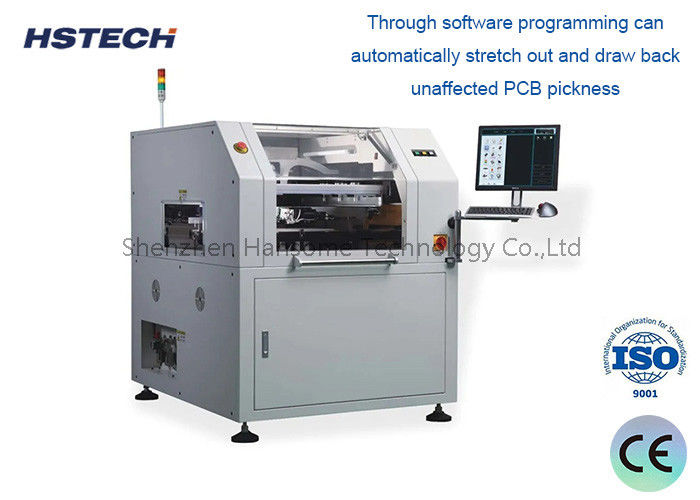

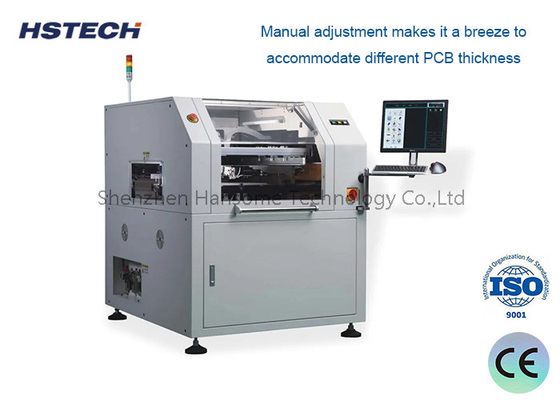

Hoge snelheid automatische soldeerpasta-machine voor industriële 4.0 MES-systemen

Merknaam:	GKG
Modelnummer:	G9+
Moq:	1 set
Prijs:	Onderhandelbaar
Betalingsvoorwaarden:	T/T, Western Union, MoneyGram
Toeleveringsvermogen:	100 stuks per maand

Gedetailleerde informatie

Productbeschrijving

Gedetailleerde informatie

Plaats van herkomst:

China

Certificering:

CE,TUV,ROHS

Naam van het product:

High-end soldeerpasta-drukmachine

Andere naam:

de automatische machine van de het schermdruk

PCB-grootte:

50x50~450x340mm

Transporthoogte:

900±40mm

Luchtdruk:

46kgf/cm ³

PCB-dikte:

0.46mm

Maximum raadsgewicht:

5 kg

Gewicht van de machine:

1000 kg

Verpakking Details:

Houten verpakking

Levering vermogen:

100 stuks per maand

Markeren:

Automatische soldeerpasta

High Speed Solder Paste Machine

Industriële soldeerpasta-machine

Productbeschrijving

Automatische soldeerpasteprinter voor industriële 4.0 MES-systemen

Specificatie

Model	G9+
Maximale PCB-grootte	450x340 mm
Min PCB-grootte	50x50 mm
PCB-dikte	0.4-6 mm
Maximaal gewicht van het bord	5 kg
Transporthoogte	900 ± 40 mm
Splitsing aan de rand van het bord	2.5 mm
Hoogte van het bord	15 mm
Vervoerrichting	L-R, R-L.
Transportsnelheid	max 1500 mm/s, programmabesturing
Vervoermethode	Eén fase
Wldth-aanpassing	automatisch
I/O-interface	SMEMA
PCB-positionering (ondersteuningsmethode)	Magnetische pin/steunblok/handmatige op-naar-onder tafel
PCB-clampsysteem	Gepatenteerd over de bovenklem
	Zijdelingse klemmen
	Adsorptiefunctie
Print snap-off	0-20 mm
Afdrukmodus	een/twee keer
Afdruksnelheid	10-200 mm/sec
Afdrukmodus	Eén / Twee keer
Typ van de spuitmachine	Rubber / staal Squeegee Blade ((Hoek 45°/55°/60°)
Drukdruk	0.5 tot 10 kg
Grootte van het sjabloon	470370mm~737737mm ((dikte 20-40mm)
Reinigingssysteem	Druppels van regenreinigingssysteem
	Versterkte vacuümopname
	Droog, nat vacuüm drie modi
	Voor- en achterschoonmaak
CCD FOV	10 x 8 mm
Soorten vertrouwensmerken	Standaard Fiduciële merktekenvorm
	Pad
	Hool
Camera systeem	Optische structuur op/af
	Digitale CCD-camera
	Geometrisch patroon overeenkomen

Kenmerken

Het digitale CCD-systeem beschikt over een innovatief optisch padontwerp dat een uniforme cirkellichting en een hoge helderheid biedt.De instelbare helderheid van beide lichtbronsystemen, in een oneindige lus, maakt naadloze herkenning mogelijk van verschillende markeringspunten, met inbegrip van ongelijke op tin, koper en zilver geplatte oppervlakken, warmlucht soldeerpunten, FPC,en PCB's van verschillende kleuren.
Het systeem biedt een zeer nauwkeurige aanpassing van de PCB-dikte en een robuuste structuur die een stabiele XY-beweging garandeert.
Het geleidingsspoorpositiesysteem bevat een afneembare nieuwe geleidingsspoor en een programmeerbare flexibele zijklem, speciaal ontworpen voor FPC's en vervormde PCB's.gecontroleerd door softwareprogramma's, past zich automatisch aan verschillende PCB-diktes aan zonder problemen.
Het innovatieve squeegeeconstructieontwerp bevat een uitgebreid squeegee-systeem dat de stabiliteit verbetert en de levensduur van de squeegee verlengt.
Het snelle stenselreinigingssysteem is voorzien van een neerwaartse reinigingsstructuur die verstopte openingen voorkomt, een veel voorkomend probleem dat kan leiden tot ineffectief reinigen.De afgifte van de oplosmiddel lengte kan moeiteloos worden aangepast via de software controle.
De nieuwe multifunctionele interface is gebruiksvriendelijk, intuïtief en gemakkelijk te begrijpen.

We hebben niet alleen SMT machines en apparatuur, maar ook veel machineonderdelen. We zijn leverancier van SMT machineonderdelen en apparatuur. zoals Feeder,Nozzle,PCB board turnover cart,SMT vet,met een vermogen van niet meer dan 10 kWSMD-teller, laser sensor, filter, KIC thermische profieler, servomotor enzovoort.
