State-of-the-art soldeerpasta machine voor de vervaardiging van PCB's in grote hoeveelheden

Merknaam:	GKG
Modelnummer:	G9+
Moq:	1 set
Prijs:	Onderhandelbaar
Betalingsvoorwaarden:	T/T, Western Union, MoneyGram
Toeleveringsvermogen:	100 stuks per maand

Gedetailleerde informatie

Productbeschrijving

Gedetailleerde informatie

Plaats van herkomst:

China

Certificering:

CE,TUV,ROHS

Naam van het product:

High-end soldeerpasta-drukmachine

Andere naam:

de automatische machine van de het schermdruk

PCB-grootte:

50x50~450x340mm

Transporthoogte:

900±40mm

Luchtdruk:

46kgf/cm ³

PCB-dikte:

0.46mm

Maximum raadsgewicht:

5 kg

Gewicht van de machine:

1000 kg

Verpakking Details:

Houten verpakking

Levering vermogen:

100 stuks per maand

Markeren:

PCB-productie Solder Paste Machine

State-of-the-art Solder Paste Machine

Productbeschrijving

Automatische soldeerpasteprinter voor industriële 4.0 MES-systemen

Specificatie

Model	G9+
Maximale PCB-grootte	450x340 mm
Min PCB-grootte	50x50 mm
PCB-dikte	0.4-6 mm
Maximaal gewicht van het bord	5 kg
Transporthoogte	900 ± 40 mm
Splitsing aan de rand van het bord	2.5 mm
Hoogte van het bord	15 mm
Vervoerrichting	L-R, R-L.
Transportsnelheid	max 1500 mm/s, programmabesturing
Vervoermethode	Eén fase
Wldth-aanpassing	automatisch
I/O-interface	SMEMA
PCB-positionering (ondersteuningsmethode)	Magnetische pin/steunblok/handmatige op-naar-onder tafel
PCB-clampsysteem	Gepatenteerd over de bovenklem
	Zijdelingse klemmen
	Adsorptiefunctie
Print snap-off	0-20 mm
Afdrukmodus	een/twee keer
Afdruksnelheid	10-200 mm/sec
Afdrukmodus	Eén / Twee keer
Typ van de spuitmachine	Rubber / staal Squeegee Blade ((Hoek 45°/55°/60°)
Drukdruk	0.5 tot 10 kg
Grootte van het sjabloon	470370mm~737737mm ((dikte 20-40mm)
Reinigingssysteem	Druppels van regenreinigingssysteem
	Versterkte vacuümopname
	Droog, nat vacuüm drie modi
	Voor- en achterschoonmaak
CCD FOV	10 x 8 mm
Soorten vertrouwensmerken	Standaard Fiduciële merktekenvorm
	Pad
	Hool
Camera systeem	Optische structuur op/af
	Digitale CCD-camera
	Geometrisch patroon overeenkomen

Kenmerken

Het digitale CCD-systeem toont een baanbrekend optisch padontwerp, dat uniforme cirkelvormige verlichting en heldere coaxiale verlichting met oneindig verstelbare helderheidsniveaus biedt.Dit zorgt voor een onberispelijke herkenning van verschillende markeringspunten, zelfs op ongelijke oppervlakken zoals tin-, koper- en zilvergeplatte materialen, warmluchtsoldeerpunten en verschillende gekleurde FPC's en PCB's.

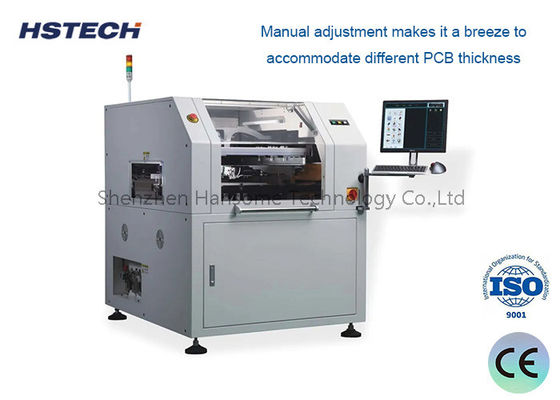

Het systeem heeft een hoge precisie PCB dikte aanpassing en een robuuste structuur die een stabiele XY beweging garandeert,het vergemakkelijken van moeiteloze handmatige aanpassingen voor verschillende PCB-diktes.

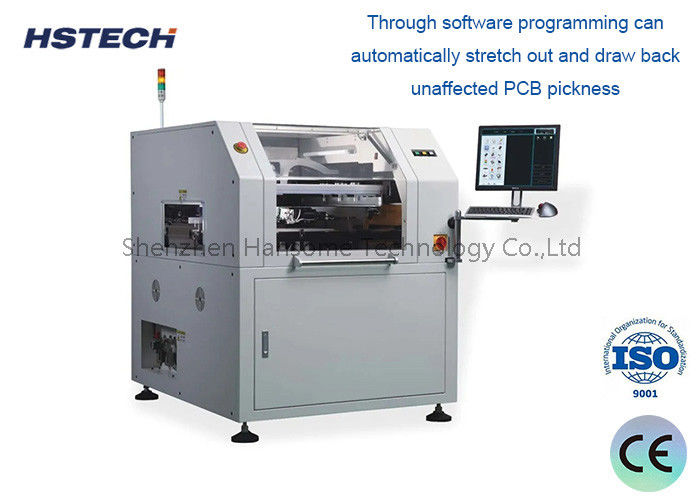

Het geleidingsrailsysteem is voorzien van een innovatieve, afneembare patroongeleidingsrail en een programmeerbare, flexibele zijklem die speciaal is ontworpen voor FPC's en verwrongen PCB's.een uniek door software bediend klemplaatapparaat dat zich automatisch aanpast aan verschillende PCB-diktes.
Het squeegee-constructieontwerp bevat een geavanceerd squeegee-systeem dat de stabiliteit verbetert en de levensduur van de squeegee verlengt.
Het snelle stenselreinigingssysteem is voorzien van een neerwaartse reinigingsstructuur die verstopte openingen voorkomt en zorgt voor een grondige reiniging.De afgifte van de oplosmiddellengte kan gemakkelijk via software worden aangepast.
De nieuwe multifunctionele interface is gebruiksvriendelijk, intuïtief en biedt realtime monitoring van temperatuur en vochtigheid.

Wij leveren niet alleen SMT-machines en -apparatuur, maar ook een breed assortiment machineonderdelen.met een vermogen van niet meer dan 50 W, SMT-vet, soldeerpasta-mixers, SMD-tellers, lasersensoren, filters, KIC-thermische profilers, servomotoren en meer.
