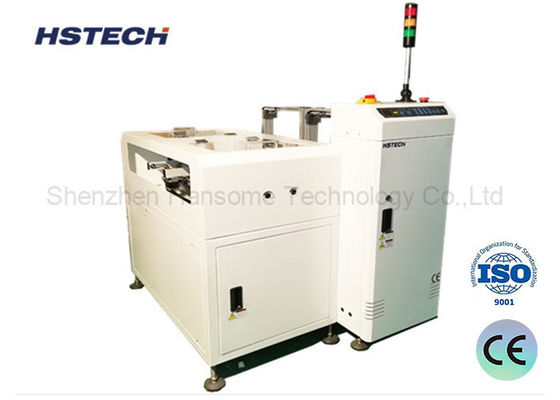

Hoge PCB-ontlading voor sortering en routing van SMT-productielijnen

Merknaam:	HSTECH
Modelnummer:	HS-NK250
Moq:	1 set
Prijs:	Onderhandelbaar
Betalingsvoorwaarden:	T/T, Western Union, MoneyGram
Toeleveringsvermogen:	100 stuks per maand

Gedetailleerde informatie

Productbeschrijving

Gedetailleerde informatie

Plaats van herkomst:

China

Certificering:

Naam van het product:

NG/OK losinstallatie

PCB die hoogte vervoert:

910±30mm

PCB-Afmeting:

50*50~330*250mm

Stroomvoorziening:

AC220V, 50/60HZ

Qty tijdschrift:

Elk spoor 2 tijdschriften

Garantie:

1 jaar

Gebruik:

SMT-productielijn, de lopende band van SMT

Voorwaarde:

nieuw

Verpakking Details:

Houten verpakking, met schuim

Levering vermogen:

100 stuks per maand

Markeren:

PCB-ontladers met een hoog PCB-niveau

SMT-PCB-ontladers voor productielijnen

1-4 Pitch Selection PCB Unloader

Productbeschrijving

SMT Productielijn Goed / niet goed plaat Scheidingsmagazin NG OK PCB Unloader

Inleiding
Na het automatische optische inspectieproces (AOI) werkt deze eenheid efficiënt door inspectiesignalen van de voorafgaande fase te ontvangen.Het classificeert de PCB's automatisch in twee groepen.: niet-conforme (NG) en conform (OK), en richt deze in hun respectievelijk aangewezen magazijnen.

Technische details

Functie	Verzamel de NG/OK-platen apart door het signaal te ontvangen.
Transporthoogte	910±30 mm
Transportrichting	L~R, of R~L
Tijd van de raad van bestuur	Elke 6 seconden
Verandering van het tijdschrift na verloop van tijd	Ongeveer 30 seconden.
Vaste kant van het spoor	Voorzijde
Operatiekant	Voorzijde
Vervoerband	ESD
PCB-dikte	Min 0,6 mm
Selectie van de toonhoogte	1-4 ((10 mm afstand)
Stroomvoorziening	220V,50/60Hz,± 10%
Kracht	00,05 kW
Luchtdruk	4-6 Bar
Luchtverbruik	Maximaal 15 L/min
Aantal tijdschriften	Boven: 1 tijdschrift, onderkant: 2 tijdschriften
Signaal	SMEMA
Opties	1, touchscreen besturingsmodus. 2Automatische breedte-instelling. 3, Magazinen hoeveelheid tot aan de klant vereiste.

Kenmerken

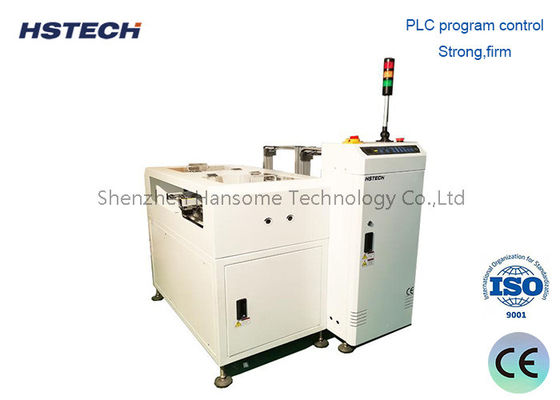

PLC-besturing:
Het systeem bevat een PLC voor een nauwkeurige en betrouwbare werking.
Gebruikersvriendelijke interface:
Het heeft een zacht aanraak-LED-membraanpaneel voor intuïtieve en moeiteloze bediening.
Verstelbare toonhoogte:
Ontworpen om gemakkelijk verschillende PCB-groottes en -configuraties aan te passen.
Klemmen schakelen:
Zorg voor een veilige uitlijning van het magazijn, waardoor een stabiele plaatsing van het bord mogelijk is.
Pneumatische drukker:
Drukregulerend om een zachte en schadevrije overdracht van het bord te garanderen.
Hoge doorvoer:
Een snelle vervanging van het magazijn maximaliseert de productie-efficiëntie.
Geautomatiseerd sorteren van NG/OK:
Naadloos integreren met AOI voor gestroomlijnde inspectie en sortering.
SMEMA-standaardcommunicatieinterface:
Het maakt naadloze integratie in productielijnen mogelijk via het SMEMA-protocol, waardoor soepele communicatie en gegevensuitwisseling mogelijk zijn.

Model

Model	HS-NK250	HS-NK330	HS-NK390	HS-NK460
Efficiënte PCB-lengte	5050~350250 mm	5050~455330 mm	5050~530390 mm	5050~530460 mm
PCB-dikte	Min 0,6 mm	Min 0,6 mm	Min 0,6 mm	Min 0,6 mm
Maatwerkgrootte	355320563 mm	460400563	535460570 mm	535530570 mm
Afmetingen van de machine	195016001200 mm	230017601200 mm	250018801200 mm	250021601200 mm
Gewicht	220 kg	280 kg	340 kg	380 kg

Het product en details

Hoge PCB-ontlading voor sortering en routing van SMT-productielijnen 0
