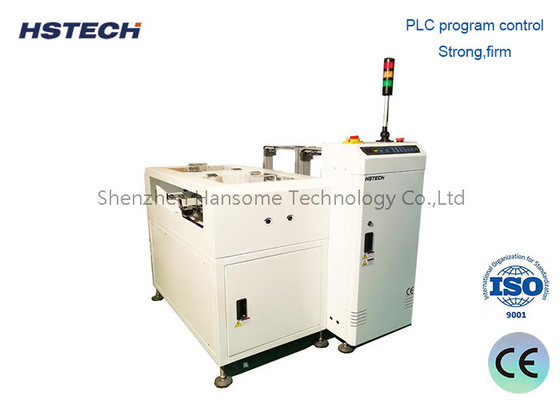

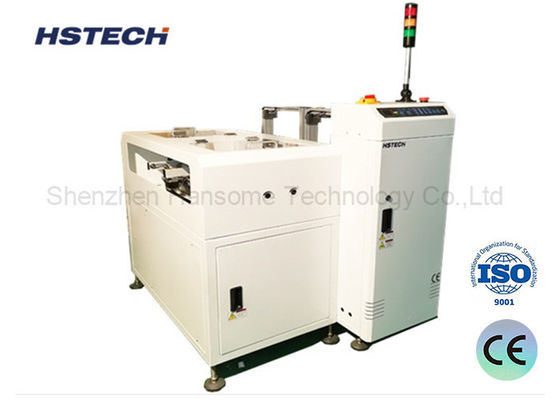

Hoge snelheid PCB-ontlader voor geautomatiseerde productielijn NG/OK Board Separation

Merknaam:	HSTECH
Modelnummer:	HS-NK250
Moq:	1 set
Prijs:	Onderhandelbaar
Betalingsvoorwaarden:	T/T, Western Union, MoneyGram
Toeleveringsvermogen:	100 stuks per maand

Gedetailleerde informatie

Productbeschrijving

Gedetailleerde informatie

Plaats van herkomst:

China

Certificering:

Naam van het product:

NG/OK losinstallatie

PCB die hoogte vervoert:

910±30mm

PCB-Afmeting:

50*50~330*250mm

Stroomvoorziening:

AC220V, 50/60HZ

Qty tijdschrift:

Elk spoor 2 tijdschriften

Garantie:

1 jaar

Gebruik:

SMT-productielijn, de lopende band van SMT

Voorwaarde:

nieuw

Verpakking Details:

Houten verpakking, met schuim

Levering vermogen:

100 stuks per maand

Markeren:

PCB-ontladers voor hoge snelheid

Geautomatiseerde PCB-ontlaadmachine voor productielijnen

NG/OK Board Separation PCB Unloader

Productbeschrijving

SMT Productielijn Goed / niet goed plaat Scheidingsmagazin NG OK PCB Unloader

Inleiding

Na het automatische optische inspectieproces (AOI) werkt deze eenheid efficiënt door inspectiesignalen van de vorige fase te ontvangen.Het scheidt de PCB's automatisch in twee categorieën.: niet-conforme (NG) en conform (OK), en stuurt ze vervolgens naar hun respectieve aangewezen magazijnen.Dit garandeert een zeer efficiënte en goed georganiseerde sortering van de printplaten.

Technische details

Functie	Verzamel de NG/OK-platen apart door het signaal te ontvangen.
Transporthoogte	910±30 mm
Transportrichting	L~R, of R~L
Tijd van de raad van bestuur	Elke 6 seconden
Verandering van het tijdschrift na verloop van tijd	Ongeveer 30 seconden.
Vaste kant van het spoor	Voorzijde
Operatiekant	Voorzijde
Vervoerband	ESD
PCB-dikte	Min 0,6 mm
Selectie van de toonhoogte	1-4 ((10 mm afstand)
Stroomvoorziening	220V,50/60Hz,± 10%
Kracht	00,05 kW
Luchtdruk	4-6 Bar
Luchtverbruik	Maximaal 15 L/min
Aantal tijdschriften	Boven: 1 tijdschrift, onderkant: 2 tijdschriften
Signaal	SMEMA
Opties	1, touchscreen besturingsmodus. 2Automatische breedte-instelling. 3, Magazinen hoeveelheid tot aan de klant vereiste.

Kenmerken

PLC-besturing:
Het systeem maakt gebruik van een PLC voor nauwkeurige en betrouwbare functionaliteit.

Gebruikersvriendelijke interface:
Een intuïtief LED-membraanpaneel met zachte aanraking is inbegrepen voor een moeiteloze bediening.

Verstelbare toonhoogte:
Makkelijk kan worden gebruikt voor een breed scala aan PCB's in grootte en configuratie.

Klemmen schakelen:
Zorg voor een veilige inlijning van het magazijn, zodat de PCB-plaatsing stabiel is.

Pneumatisch stuwingssysteem:
Drukgecontroleerd om een zachte en niet-destructieve overdracht van het bord te garanderen.

Hoge productie:
De snelle vervanging van de magazijnen optimaliseert de productie-efficiëntie.

Geautomatiseerde sortering van NG/OK:
Het systeem is naadloos geïntegreerd met AOI voor een gestroomlijnde inspectie en categorisatie.

SMEMA-communicatie-interface:
Ondersteunt naadloze integratie in productielijnen via het SMEMA-protocol, waardoor soepele communicatie en gegevensuitwisseling mogelijk zijn.

Model

Model	HS-NK250	HS-NK330	HS-NK390	HS-NK460
Efficiënte PCB-lengte	5050~350250 mm	5050~455330 mm	5050~530390 mm	5050~530460 mm
PCB-dikte	Min 0,6 mm	Min 0,6 mm	Min 0,6 mm	Min 0,6 mm
Maatwerkgrootte	355320563 mm	460400563	535460570 mm	535530570 mm
Afmetingen van de machine	195016001200 mm	230017601200 mm	250018801200 mm	250021601200 mm
Gewicht	220 kg	280 kg	340 kg	380 kg

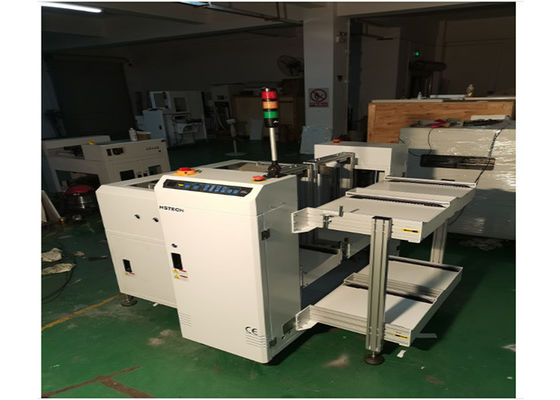

Het product en details

Hoge snelheid PCB-ontlader voor geautomatiseerde productielijn NG/OK Board Separation 0
