High-Speed Magazine Changeover PCB Unloader voor SMT Productielijn Touch Screen Control Optie

Merknaam:	HSTECH
Modelnummer:	HS-NK250
Moq:	1 set
Prijs:	Onderhandelbaar
Betalingsvoorwaarden:	T/T, Western Union, MoneyGram
Toeleveringsvermogen:	100 stuks per maand

Gedetailleerde informatie

Productbeschrijving

Gedetailleerde informatie

Plaats van herkomst:

China

Certificering:

Naam van het product:

NG/OK losinstallatie

PCB die hoogte vervoert:

910±30mm

PCB-Afmeting:

50*50~330*250mm

Stroomvoorziening:

AC220V, 50/60HZ

Qty tijdschrift:

Elk spoor 2 tijdschriften

Garantie:

1 jaar

Gebruik:

SMT-productielijn, de lopende band van SMT

Voorwaarde:

nieuw

Verpakking Details:

Houten verpakking, met schuim

Levering vermogen:

100 stuks per maand

Productbeschrijving

SMT Productielijn Goed / niet goed plaat Scheidingsmagazin NG OK PCB Unloader

Inleiding

Na het automatisch optisch inspectieproces (AOI) werkt deze eenheid effectief door inspectiesignalen van de voorafgaande fase te ontvangen.Het classificeert de PCB's automatisch in twee groepen.: niet-conforme (NG) en conform (OK), en stuurt deze vervolgens naar hun respectieve voorziene opslagruimtes.

Technische details

Functie	Verzamel de NG/OK-platen apart door het signaal te ontvangen.
Transporthoogte	910±30 mm
Transportrichting	L~R, of R~L
Tijd van de raad van bestuur	Elke 6 seconden
Verandering van het tijdschrift na verloop van tijd	Ongeveer 30 seconden.
Vaste kant van het spoor	Voorzijde
Operatiekant	Voorzijde
Vervoerband	ESD
PCB-dikte	Min 0,6 mm
Selectie van de toonhoogte	1-4 ((10 mm afstand)
Stroomvoorziening	220V,50/60Hz,± 10%
Kracht	00,05 kW
Luchtdruk	4-6 Bar
Luchtverbruik	Maximaal 15 L/min
Aantal tijdschriften	Boven: 1 tijdschrift, onderkant: 2 tijdschriften
Signaal	SMEMA
Opties	1, touchscreen besturingsmodus. 2Automatische breedte-instelling. 3, Magazinen hoeveelheid tot aan de klant vereiste.

Kenmerken

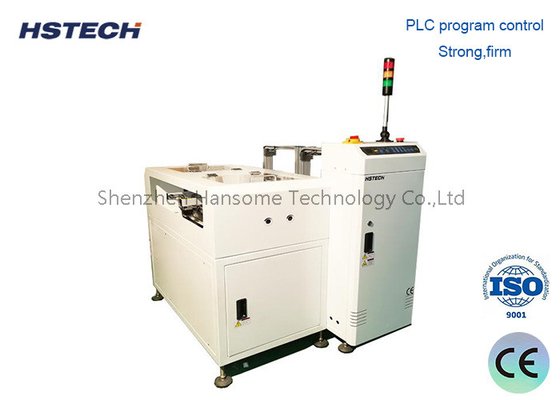

PLC-besturing:
Het systeem maakt gebruik van een PLC voor een nauwkeurige en betrouwbare werking.

Gebruikersvriendelijke interface:
Een intuïtief LED-membraanpaneel met soft-touch knoppen maakt het gemakkelijk te bedienen.

Verstelbare toonhoogte:
Het past gemakkelijk bij een verscheidenheid aan PCB-groottes en -configuraties.

Klemmen schakelen:
Zorg voor een stabiele PCB-plaatsing door een veilige inlijning van het magazijn.

Pneumatisch stuwingssysteem:
Drukgecontroleerd om een zachte en niet-schadelijke overdracht van het bord te garanderen.

Hoge productie-efficiëntie:
Geoptimaliseerde magazinewisselingen verbeteren de productie.

Geautomatiseerd sorteren van NG/OK:
Integreert naadloos met AOI voor efficiënte inspectie en categorisatie.

SMEMA-communicatie-interface:
Ondersteunt een soepele integratie in productielijnen via het SMEMA-protocol, waardoor naadloze communicatie en gegevensuitwisseling mogelijk zijn.

Model

Model	HS-NK250	HS-NK330	HS-NK390	HS-NK460
Efficiënte PCB-lengte	5050~350250 mm	5050~455330 mm	5050~530390 mm	5050~530460 mm
PCB-dikte	Min 0,6 mm	Min 0,6 mm	Min 0,6 mm	Min 0,6 mm
Maatwerkgrootte	355320563 mm	460400563	535460570 mm	535530570 mm
Afmetingen van de machine	195016001200 mm	230017601200 mm	250018801200 mm	250021601200 mm
Gewicht	220 kg	280 kg	340 kg	380 kg

Het product en details

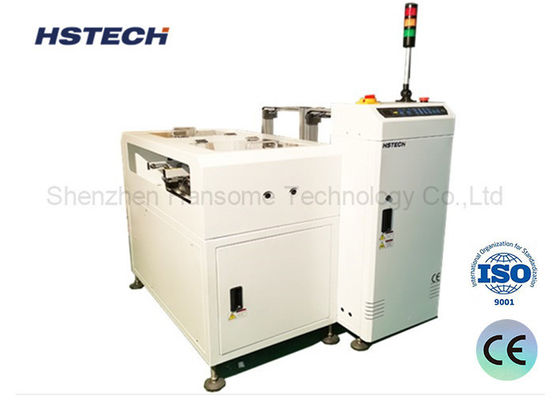

High-Speed Magazine Changeover PCB Unloader voor SMT Productielijn Touch Screen Control Optie 0
