Zelfvergrendelende, nauwkeurig gesneden PCB-depanelmachine met 300 mm/s snijsnelheid voor PCB-scheiding

Merknaam:	HSTECH
Modelnummer:	HS-203
Moq:	1 set
Prijs:	negotiable
Betalingsvoorwaarden:	T/t
Toeleveringsvermogen:	500 PC/Month

Gedetailleerde informatie

Productbeschrijving

Gedetailleerde informatie

Plaats van herkomst:

China

Certificering:

Sollicitatie:

PCB-assemblage

Verpakking:

Omslag, houten doos

Snijsnelheid:

300 mm/s

Gewicht:

60 kg

Afmetingen:

Aanpasbaar

Voeding:

enkele fase AC220V 50-60Hz

Verpakking Details:

Houten

Levering vermogen:

500 PC/Month

Markeren:

self-locked PCB board separator

precisely cut knife type separator

PC board PCB cutting tool

Productbeschrijving

Zelfvergrendelende en Precisie Gesneden Mes Type Bord Separator met PC Board voor PCB Snijden

Bij PCB-fabricage worden vaak meerdere identieke kleine printplaten in één grote plaat geassembleerd voor productie-efficiëntie. Na voltooiing van de assemblage vereisen deze platen een schone, niet-destructieve scheiding door middel van een proces dat depanelen wordt genoemd. Deze gespecialiseerde machine voert deze kritieke functie met precisie en betrouwbaarheid uit.

Technische Specificaties

Voeding	Eenfasige AC220V 50-60HZ
Gewicht	60KG
Machine Afmetingen	770mm (L) × 370mm (B) × 420mm (H)
Snijsnelheid	300mm/s
Maximale Meswiel Slag	350mm
Meswiel Fijnafstelling	0-3mm
Onderste Mes Afstelling	0-2mm
Maximale PC Board Snijbreedte	150mm
Maximale PC Board Snijlengte	350mm
PC Board Dikte Bereik	0.6-3.2mm
V-Groef Dikte Bereik	0.25-2.0mm

Belangrijkste Kenmerken & Voordelen

Infrarood veiligheidsbeschermingssysteem stopt de werking van de machine wanneer handen of vreemde voorwerpen het snijgebied binnengaan
Stappenmotor aandrijving maakt zelfvergrendeling en precieze snijpositionering mogelijk wanneer aangedreven
Elimineert variaties in de reispunten die vaak voorkomen bij DC- en AC-motoren als gevolg van inertie
Voorkomt schade aan circuits en elektronische componenten tijdens de scheiding
Verbetert de werkefficiëntie en productiekwaliteit aanzienlijk
Ontwerp met bovenste cirkelvormige mes en onderste platte mes vermindert de spanning tijdens het snijden
Voorkomt het barsten van soldeerverbindingen en het breken van componenten
Produceert gladde, schone sneden zonder problemen met de scheiding van de plaat
Bladen van snelstaal bieden duurzaamheid en kunnen ongeveer twee keer opnieuw worden geslepen

Depaneling Technologie Vergelijking

Scoren Depaneler

Principe: Hoogtoerige roterende frees snijdt langs vooraf ontworpen V-groeven
Voordelen: Snelle werking, relatief lage kosten, geschikt voor eenvoudige vormen en rechte lijnen
Nadelen: Genereert spanning, stof en belast de randen van de plaat, ongeschikt voor fragiele of high-density platen

Routing Depaneler

Principe: CNC-stijl hogesnelheidsspindel drijft frees langs geprogrammeerde paden
Voordelen: Minimale spanning, in staat om elke vorm te snijden (gebogen of onregelmatig), hoge precisie met schone randen
Nadelen: Langzamer dan scoren, hogere apparatuur- en onderhoudskosten
Toepassingen: Mobiele telefoons, automotive elektronica, lucht- en ruimtevaart en andere toepassingen met hoge betrouwbaarheid

Laser Depaneler

Principe: Hoogenergetische laserstraal smelt materiaal voor contactloos snijden
Voordelen: Volledig spanningsvrij, extreem hoge precisie, smalle kerf, stofvrij, geschikt voor delicate FPC's
Nadelen: Hoge apparatuurkosten, relatief lage snijsnelheid, complexe parameterinstellingen voor verschillende materialen

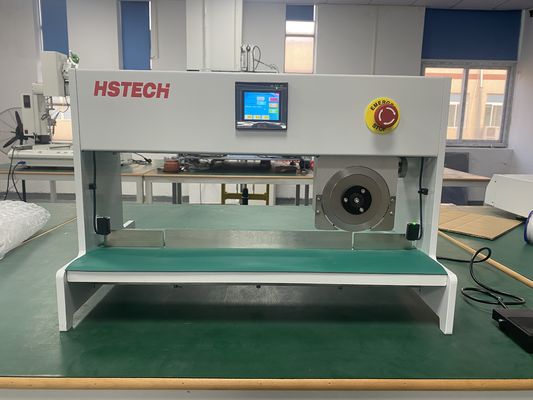

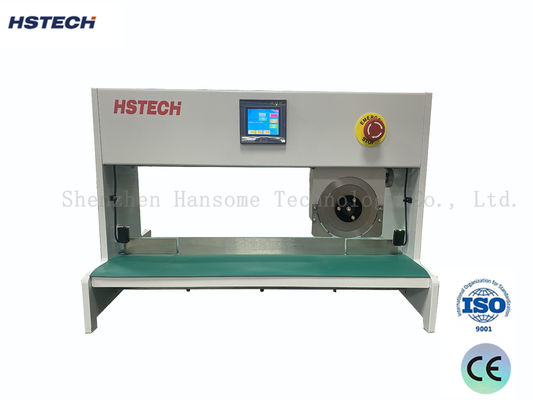

Productafbeeldingen
