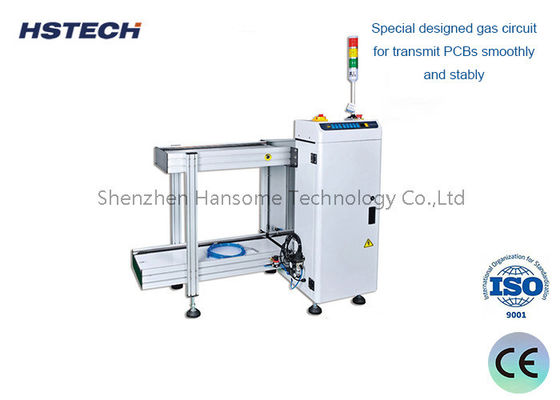

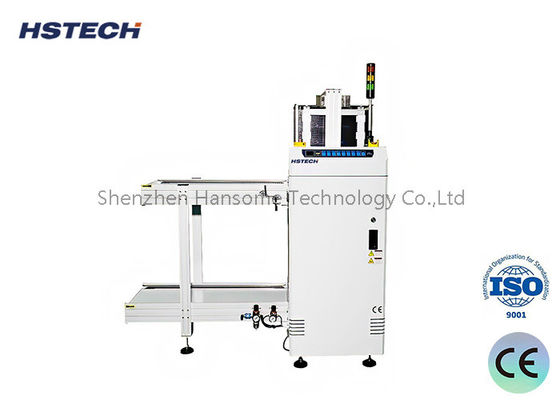

Automatische PCB-magasineloader voor SMT-productielijn met SMEMA-compatibele PCB-loader

DeAutomatische PCB-magasineloaderis ontworpen voor efficiënte en stabiele PCB-belasting aan de voorkant vanSMT-productielijnenMet een robuuste modulaire structuur en een nauwkeurig pneumatisch klemsysteem, is dezePCB-laadmachinezorgt voor een veilige, soepele en schadevrije overdracht van PCB's van magazijnen naar stroomafwaartse apparatuur.

VolledigSMEMA-compatibel, deze laadmachine is ideaal voorSMT-toepassingen met een grote verscheidenheid aan toepassingen en een hoge betrouwbaarheid, die de fabrikanten helpt het automatiseringsniveau te verbeteren, handmatige manipulatie te verminderen en de algehele productie-efficiëntie te verbeteren.

• Modulair ontwerpvoor eenvoudig onderhoud en flexibele opstelling
• Stabiele en robuuste frame structuurzorgt voor een betrouwbare werking op lange termijn
• Ergonomisch en ruimtebesparend ontwerpgeschikt voor verschillende SMT-lijnopstellingen
• Vlak en parallel breedte aanpassenvoor snelle overstap
• Configuratie van drie magazijnrekkenvoor continue productie
• met een diameter van niet meer dan 50 mmHou het tijdschrift stevig vast.
• Geen garantie voor PCB-breuktijdens het laden en lossen
• VolledigSMEMA-compatibele PCB-ladervoor naadloze lijnintegratie

• Functie:Laad en transport van PCB's in SMT-productielijnen
• Transporthoogte:910 ± 30 mm
• PCB-laadtijd:Ongeveer zes seconden.
• Tijd voor het wisselen van tijdschrift:Ongeveer 30 seconden.
• Vervoerrichting:Links naar rechts of rechts naar links
• Operatiemodus:Frontoperatie
• Lijst van het spoor:Voorzijde (of optioneel)
• PCB-dikte:Min. 0,4 mm
• De capaciteit van het magazijn:Bovenkant: 1 pc / onderkant: 2 pcs
• Pitch Selectie:1-4 mm (10 mm afstand)
• Vervoeringssnelheid:0.5-20 m/min (aanpasbaar)
• Signalinterface:SMEMA

• Stroomvoorziening:220V, 50/60Hz ±10%
• Luchtdruk:4-6 bar

Er zijn meerdere modellen beschikbaar om verschillende PCB-groottes en magazijncapaciteiten te ondersteunen.Automatische PCB-magasineloadergeschikt voor zowel standaard als grootformaat PCB's.

Op aanvraag beschikbaar.

• SMT-assemblagelijnen
• EMS-fabrieken
• Vervaardiging van consumentenelektronica
• Productie van elektronica voor de automobielindustrie
• PCB-assemblage voor industriële besturing

• Hoge betrouwbaarheid voor24/7 SMT-productie
• Ontworpen omPCB-schade en verkeerd uitlijnen
• Eenvoudige integratie metandere machines voor het opstellen van een beeldscherm
• Bewezen oplossing voorgeautomatiseerde behandeling van PCB's
