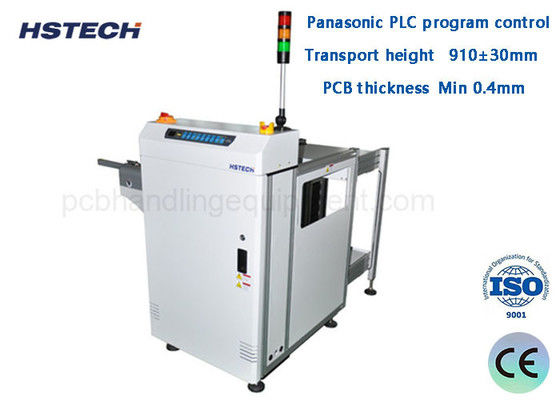

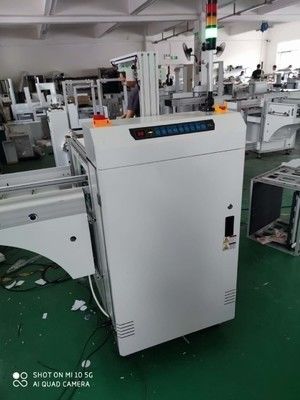

90 Graden Ruimtebesparende PCB Magazijn Ontlader met PLC Besturing voor SMT Lijnen

Merknaam:	HSTECH
Modelnummer:	HS-CU250/HS-CU330/HS-CU390/HS-CU460
Moq:	1 st
Prijs:	negotiable
Betalingsvoorwaarden:	T/T
Toeleveringsvermogen:	100 stuks/maand

Gedetailleerde informatie

Productbeschrijving

Gedetailleerde informatie

Plaats van herkomst:

China

Certificering:

CE,ISO

Productnaam:

het Tijdschriftlosinstallatie van 90 graadpcb

Voeding:

AC110V/220V,50/60Hz

Luchtdruk:

Houten kisten exporteren

PCB-formaat:

50*50~530*460mm

Selectie van de toonhoogte:

10-40 mm

Garantie:

1 jaar

Verpakking Details:

Houten

Levering vermogen:

100 stuks/maand

Productbeschrijving

90 graden pcb-magazine losser voor smt-lijn ruimtebesparende automatische pcb-ontladingsoplossing

High-efficiency 90 graden PCB magazine unloader voor SMT productielijnen. ruimtebesparend ontwerp, stabiele PLC-besturing, SMEMA compatibel. Ideaal voor geautomatiseerde PCB handling en lossen.

Productoverzicht

De 90 graden PCB Magazine Unloader is ontworpen voor SMT-productielijnen om automatisch PCB's in een rechte hoek te verzamelen, waardoor de lijnlengte aanzienlijk wordt verkort en de ruimte van de fabriek wordt geoptimaliseerd.

Deze machine is uitgerust met een hoogwaardig stuwingssysteem en zorgt voor een soepele en betrouwbare PCB-overdracht van transportbanden naarproductieomgevingen voor elektronica met een hoog rendement.

Belangrijkste voordelen

Ruimtebesparende 90°-ontwerp

Verzamelt PCB's in een rechte hoek om de SMT-lijnlengte te verminderen
Perfect voor fabrieken met beperkte vloeroppervlakte

Stabiel en efficiënt functioneren

PLC-besturingssysteem zorgt voor betrouwbare automatisering
Niet van invloed op de productie

Precisie en duurzaamheid

Structuur van profiel van roestvrij staal + aluminium
Sterk, stabiel en gemakkelijk te onderhouden

Hoge compatibiliteit

Volledig compatibel met SMEMA
Naadloos integreren met bestaande SMT-lijnen

PCB-bescherming gegarandeerd

Een soepel losproces
Geen PCB-schade tijdens de overdracht

Core Features

90° rechthoekige PCB-ontlading voor een geoptimaliseerde lijnopstelling
LED-touchscreeninterface met 3-kleurig statusdisplay
Hoogwaardige platte ESD-band (breedte 13 mm, dikte 3 mm)
Verstelbare breedte met handkraan
Boven- en onderste pneumatische klemmen voor de stabiele plaatsing van het magazijn
Intelligent PLC-besturingssysteem
Gemakkelijke en parallelle breedte-aanpassingsmechanisme

Technische specificaties

Parameter	Detail
Productnaam	90 graden PCB-magazine-ontladen
Transporthoogte	910 ± 30 mm
Vervoersrichting	Links → Rechts of rechts → Links
Operatiekant	Frontoperatie
Stroomvoorziening	220V / 50-60Hz ±10%
Luchtdruk	4-6 bar
PCB-dikte	Min 0,4 mm
Capaciteit van het magazijn	Boven: 1 / beneden: 2
Versnellingssnelheid	0.5-20 m/min (instelbaar)
Interface	SMEMA

Beschikbare modellen

Model	PCB-grootteklasse	Machina Grootte (mm)	Maatschappelijke organisatie	Gewicht
HS-CU250	50 × 50 - 350 × 250 mm	1100 × 1200 × 1200	355 × 320 × 563	140 kg
HS-CU330	50 × 50 - 455 × 330 mm	1310 × 1360 × 1200	460 × 400 × 563	200 kg
HS-CU390	50 × 50 - 530 × 390 mm	1430×1480×1200	535×460×570	260 kg
HS-CU460	50 × 50 - 530 × 460 mm	1430 × 1620 × 1200	535 × 530 × 570	300 kg

Toepassingssectoren

EMS (Electronic Manufacturing Services)
Consumentenelektronica
Automobiele elektronica
LED-productie
PCB-assemblagelijnen

Waarom met ons samenwerken?

10+ jaar ervaring in SMT-automatiseringsapparatuur
Exporteerd naar meer dan 30 landen wereldwijd
Aanpassing beschikbaar voor verschillende productielijnen
Snelle levering en betrouwbare na-verkoop ondersteuning

Optimaliseer uw SMT-productielijn

Op zoek naar een betrouwbare oplossing voor het lossen van PCB's met een snelle ROI?

Neem vandaag nog contact met ons op voor:

Vrije lay-out oplossing
Beste offerte
Gepersonaliseerde configuratie

Stuur uw vraag nu ̇ we zullen u binnen 24 uur antwoorden!
