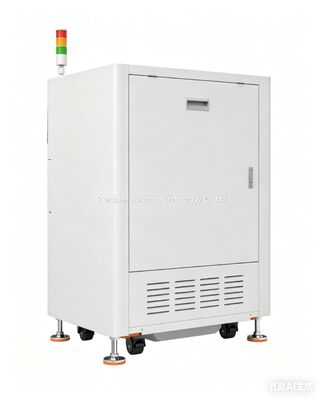

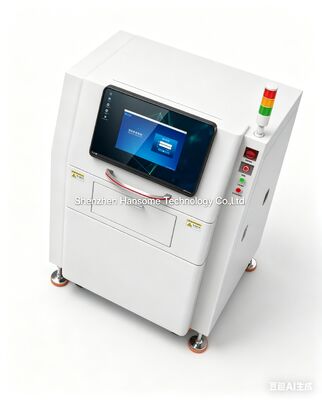

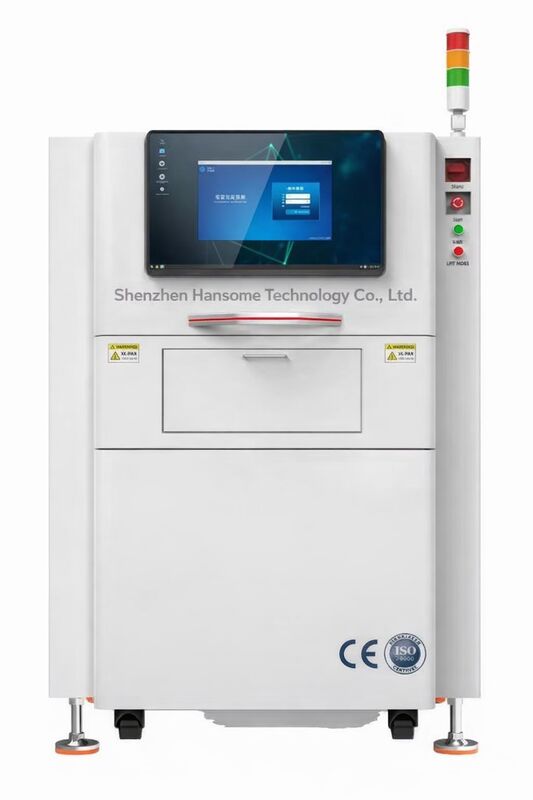

Hoge-snelheid AOI Automatische Optische Inspectiemachine voor Soldeerverbinding Inspectie

Hoge-snelheid AOI Automatische Optische Inspectiemachine voor Soldeerverbinding Inspectie

Merknaam:	HSTECH
Modelnummer:	HS-D1510/HS-D1510L
Moq:	1 st
Prijs:	negotiable
Betalingsvoorwaarden:	T/T
Toeleveringsvermogen:	30 st./maand

Gedetailleerde informatie

Productbeschrijving

Gedetailleerde informatie

Certificering:

CE,ISO

Productnaam:

Soldeerverbindingsinspectie Intelligent

Inspectiesnelheid:

0,22 sec/FOV

Cameraresolutie:

Standaard 15 MP

Stroomverbruik:

MAX 1 kW

Materiaal:

Roestvrij staal

Garantie:

1 jaar

Verpakking Details:

Houten

Levering vermogen:

30 st./maand

Productbeschrijving

Hoge snelheid AOI automatische optische inspectiemachine voor het inspecteren van soldeergewrichten

Gezamenlijke inspectie van de soldeer Intelligent AOI

's Werelds eerste AOI zonder parameterinstelling, met krachtige inspectie mogelijkheden.Hij maakt gebruik van deep neural network algoritmen., één klik intelligent zoeken, intelligent geassisteerd programmeren, en kan intelligent verschillende defecten van PCBA beoordelen na golfsolderen.

Productkenmerken

AI ultra-snelle programmering, uiterst eenvoudige werking
Vriendelijke mens-machine-interface, gebruiksvriendelijke werking
Traceerbare gegevens, krachtige statistische analyse van de SPC's en multidimensionaal 3D-display
Krachtige inspectiemogelijkheden, die effectief verschillende defecten van de soldeerslijm onderscheppen
Optioneel ontwerp met één of twee sporen
Ondersteunt reflowpenetratie van armaturen, flexibel aanpast aan verschillende productiescenario's
Bescherming tegen vervuiling, vermindert onderhoudsfrequentie
Geïmporteerde servomotor-leadscrew, hoge snelheid, hoge precisie, stabiel en laag slijtage

Detecteerbare gevallen

Inspectie van gebreken zoals overtollig soldeer, onvoldoende soldeer, soldeerbrugging, geen pin blootstelling, koud soldeer, soldeer leegte, soldeer ballen, verkeerde onderdelen, ontbrekende onderdelen, enz.in postgolfsolderingsproces.

Productspecificaties

Categorie	Specificatie	Gezamenlijke inspectie van de soldeer Intelligent AOI
Model	HS-D1510 (Bottom View Solder Joint Inspection, Standard)	Gezamenlijke inspectie van de soldeer Intelligent AOI
Model	HS-D1510L (Bottom View Solder Joint Inspection voor groot bord)	Gezamenlijke inspectie van de soldeer Intelligent AOI
Prestatieparameters
Detectiemethode	Convolutionele neurale netwerken, geavanceerde deep learning modellen en andere meerdere algoritmen
Nieuwe programma's maken	Ongeveer 5 tot 20 minuten voor nieuwe machine.
Inspectiesnelheid	0.22 sec/FOV
PCBA-grootte	Standaard: 50mm50mm~510mm460mm; Groot bord: 50mm50mm~710mm640mm
PCBA-dikte	0.5 mm~6 mm
PCBA-componenthoogte	Boven: 120~165 mm; onder: 50~90 mm
Camera resolutie	Standaard 15MP
Hardwareconfiguratie
Lichtbron	RGBW vierkleurige ring-LED-lichtbron
Camera	12MP kleurgebied scan industriële camera, optionele configuratie indien nodig
CPU	Intel i7, optioneel i9
GPU's	NVIDIA 12G, optionele 16G
Geheugen/opslag	64G DDR / 1T SSD + 8T mechanische harde schijf
Monitor	23.8" FHD-display
Bewegingsmechanisme	Marmeren platform, servomotor met hoge precisie
Aanpassing van het spoor	Elektrisch
Spoorbelasting	Ketting ≤ 12 kg, aanpasbare zware lading 25 kg; Lietpunt zijkant: riem ≤3 kg, of keten ≤15 kg
Systeemapparatuur
Besturingssysteem	Ubuntu 20.04 LTS 64 bit
Controlesysteem	Bewegingsbedieningskaart, PLC en bovenste computerbediening
Werkspanning	AC 220V ± 10%
Energieverbruik	Max 1 kW
Externe afmetingen / elektrisch
Temperatuur/vochtigheid	Werktemperatuur 0°C tot 45°C, 20% tot 80% RH zonder condensatie
Totaal gewicht	Standaardmachine: 525 kg; grote bordmachine: 700 kg
Externe afmetingen	Standaard: LWH = 1060mm1340mm1500mm (Opmerking: exclusief schermbeugel, drie-kleurig licht)
	Groot bord: LWH = 1335mm1522mm1533mm

Functies

Digitale kleurencamera met hoge precisie en hoge resolutie, met hoge kwaliteit beelden
Krachtige barcodeherkenningsfunctie, ondersteunt 1D, 2D-codes; elektrische aanpassing van het spoor
Sterke veelzijdigheid, geschikt voor armaturen, niet- armaturen, planken met randen, zonder randen, geen verstopping
Hoge snelheid en stabiele transmissie, aangepast aan verschillende armaturen en PCBA-vormen
Hoge detectiegraad, laag vals oordelingspercentage
Intelligente AI-geassisteerde programmering
Een beknopte en vriendelijke mens-machine-interface, gebruiksvriendelijke bediening, in 20 minuten beheersen
Krachtig leervermogen, ondersteunt continu aanvullend leren, hoe meer leren, hoe beter het effect
Krachtige karakterherkenningsfunctie, die effectief verschillende karakters herkent
Multi-machine coproductie (4 soorten)
Elektrische aanpassing van de spoorbreedte
Uniek spoorontwerp, betere stralingshoek van de lichtbron, vermijding van donkere gebieden
Miljoenen voorbeeldopleidingen, bredere toepassingsscenarios, minder fouten
Multi-task software architectuur, online bewerken tijdens het testen, opslaan en automatisch synchroniseren
Meerdimensionale weergave van rapporten, die de behoeften van het management effectief ondersteunt
Lichtstichting voor de reparatie van fouten, eenvoudig en duidelijk (facultatief)
Krachtige samenvatting van de productkenmerken analyse en vroegtijdige waarschuwing
Afstandsbediening, debugging op afstand, gecentraliseerde controle
Ondersteunt onderste reflow van de armaturen
