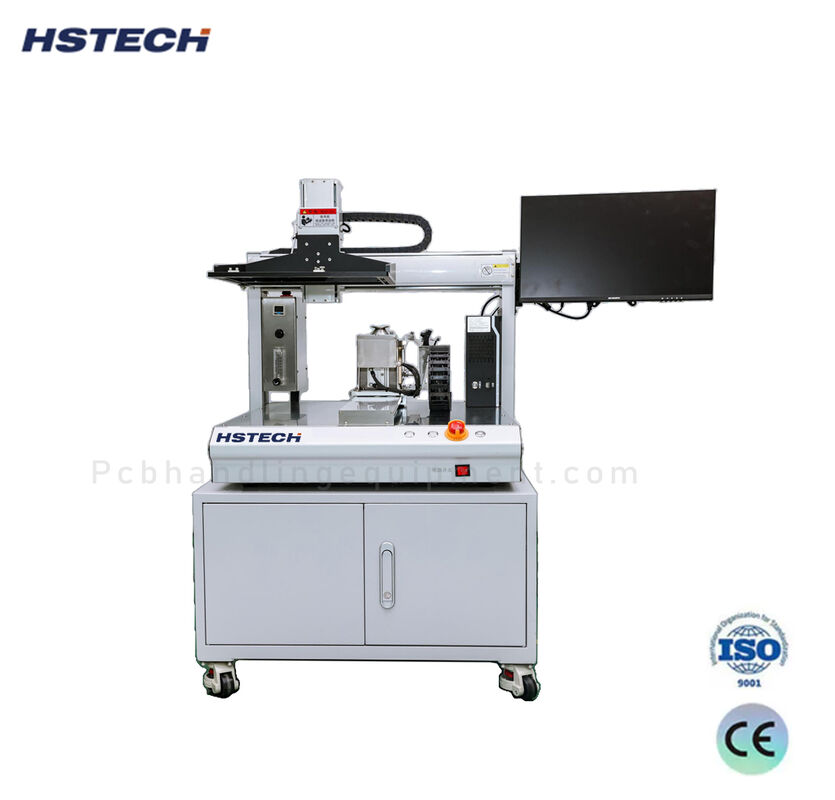

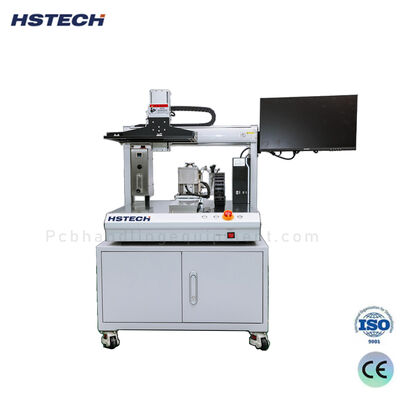

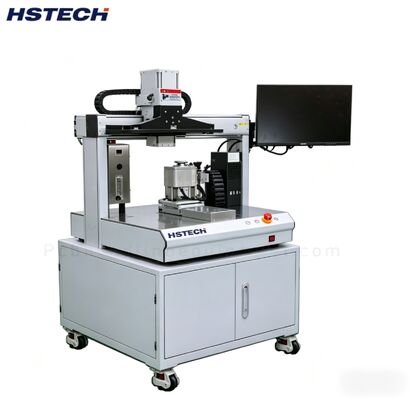

High-precision Desktop Selective Soldering Machine voor door-gat component soldering

Name: High-precision Desktop Selective Soldering Machine voor door-gat component soldering
Brand: Shenzhen Hansome Technology Co., Ltd.
SKU: HS-320
Price: 3,450.00 USD
Availability: InStock

Merknaam:	HSTECH
Modelnummer:	HS-320
Moq:	1 st
Prijs:	negotiable
Betalingsvoorwaarden:	T/T
Toeleveringsvermogen:	1 Instellen

Gedetailleerde informatie

Productbeschrijving

Gedetailleerde informatie

Plaats van herkomst:

China

Certificering:

CE,ISO

Productnaam:

Desktop selectieve soldeermachine

Materiaal soldeerpot:

Roestvrij staal

Soldeercapaciteit:

10 kg

Machinegewicht:

70 kg

PCB-dikte:

0,8~3 mm (penlengte ≤3 mm)

Garantie:

1 jaar

Verpakking Details:

Houten

Levering vermogen:

1 Instellen

Markeren:

Schrijfmachines voor selectief solderen

door-gat component soldeerrobot

met een vermogen van niet meer dan 50 W

Productbeschrijving

HS-320 Desktop Selectieve Soldeermachine

De HS-320 is een compact, desktop-stijl selectief soldeersysteem ontworpen voor precisie doorvoergat component soldeerwerk. Het is een uitstekende keuze voor productie van kleine batches, prototyping en onderhoudsomgevingen waar ruimte beperkt is, maar kwaliteit niet gecompromitteerd kan worden.

Productspecificaties

Specificatie Item	HS-320
Toepasselijke PCB Board Grootte (L*B)	50×50 ~ 320×250 mm
Toepasselijke PCB Dikte	Board dikte: 0.8~3mm / Pin lengte: binnen 3mm
Component Hoogte	Boven board: onder 100mm / Onder board: onder 50mm
PCB Vorm & Condities	1. PCB handgreep rand: ≥3mm 2. Gewicht van componenten: onder 3KG 3. Board kromming: onder 0.5mm
Soldeer Pot Materiaal / Capaciteit	Roestvrij staal / 10KG
Soldeer Pot Vermogen	3×500W / 1.5KW
N2 Vereisten	Zuiverheid: 99.999% Druk / Verbruik: 0.5MPa / 20-30 L/min / 1.2-1.5 m³/H
Flux Mondstuk	Precisie vloeistof mondstuk
Flux Capaciteit	2L (Handmatige vulling)
Luchttoevoer	0.5-0.7 Mpa
Mondstuk Binnendiameter	Φ3mm ~ Φ20mm (aanpasbaar)
Golfhoogte	Automatische aanpassing / hoogte meting
Systeem Controle	PC + PLC (Windows + Inovance)
Programmeer Software	Ondersteunt beeldtekening voor programmering (snel en handig)
Voeding / Vermogen	Enkele fase 220V ±10% Opstartvermogen: 2KW
Gewicht	70KG (inclusief 10KG soldeer)
Totale Afmetingen (LBH)	730 × 800 × 840 mm

Belangrijkste Kenmerken

Echt Desktop Ontwerp - Met een voetafdruk van slechts 730×800 mm past de HS-320 gemakkelijk op elke werkbank -- ideaal voor laboratoria, reparatiecentra en kleine werkplaatsen.
Precisie Selectief Solderen - Ondersteunt programmeerbare golfhoogte en aanpasbare mondstukdiameters (Φ3-20 mm), waardoor nauwkeurig solderen van individuele doorvoergatpinnen mogelijk is zonder omliggende SMD-componenten te beïnvloeden.
Slim Controle Systeem - Combineert een PC (Windows) en PLC (Inovance) voor stabiele, real-time controle. De op beelden gebaseerde programmeersoftware stelt operators in staat om snel soldeerpaden te creëren door direct op een PCB-afbeelding te tekenen.
N2 Klaar - Ingebouwde ondersteuning voor hoogzuivere stikstof (99.999%) verbetert de bevochtiging, vermindert slakvorming en zorgt voor consistente soldeerverbindingkwaliteit.
Automatische Golfhoogte Kalibratie - Het systeem meet en past automatisch de golfhoogte aan, waardoor handmatige insteltijd wordt verminderd en de herhaalbaarheid wordt verbeterd.
Geïntegreerde Soldeer Pot - Roestvrijstalen pot met 10 kg capaciteit en 1,5 kW verwarmingsvermogen -- voldoende voor continu gebruik in productie met laag tot gemiddeld volume.

Voorverwarmingssystemen

Bovenkant Voorverwarming (Optioneel)

1KW infrarood verwarmingsbuis voorverwarmt de bovenkant van de PCB voordat er gesoldeerd wordt, voldoet aan hoge temperatuurvereisten voor speciale elementen. Vermindert thermische schok, activeert fluxactiviteit, verbetert pin tin penetratie en verbetert de algehele soldeerkwaliteit.

Onderkant Voorverwarming

Maakt gebruik van snelle infrarood warmtegeleiding om PCB's voor te verwarmen voordat er gesoldeerd wordt en handhaaft de verwarming tijdens het proces. Beschikt over een gesynchroniseerd "voorverwarmen + solderen" ontwerpprincipe dat de efficiëntie verbetert, de tin penetratiegraad verhoogt, thermische schok voor warmtegevoelige elementen vermindert en een hoge reinheid van de PCB na het solderen garandeert.

Toepassingen

Doorvoergat component soldeerwerk
PCB reparatie en revisie
Prototype verificatie
Productie van kleine batches
R&D laboratoria en technische training

Waarom Kiezen voor de HS-320?

De HS-320 overbrugt de kloof tussen dure inline selectieve soldeersystemen en handmatige soldeerstations. Het biedt automatisering, precisie en herhaalbaarheid tegen een fractie van de kosten en ruimte -- waardoor het de slimme keuze is voor ingenieurs en kleinschalige fabrikanten.
