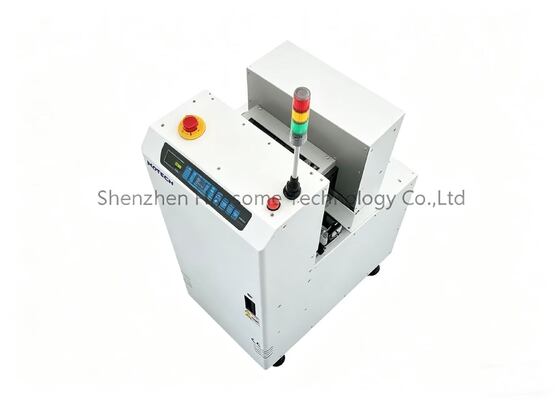

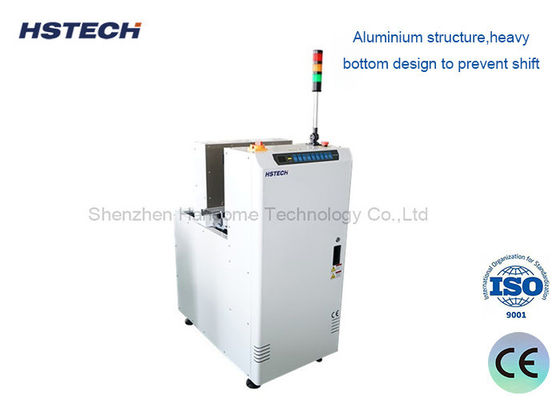

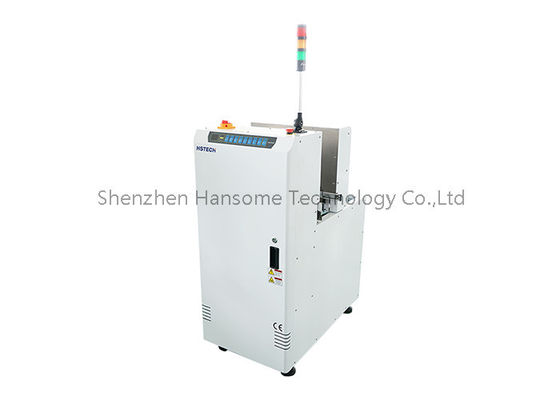

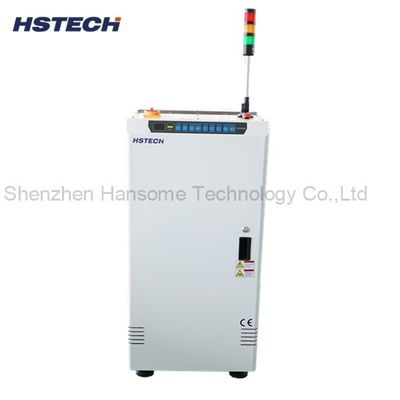

Custom High Efficiency SMT PCB Unloader met PLC-besturingssysteem voor PCB-handlingproductielijn

Automatische hoog efficiënte aanpasbare SMT-PCB-ontlading makkelijke bediening PCB-behandeling voor SMT-productielijn

Onze SMT PCB Stacker is een kernapparatuur in het PCB-behandelingssysteem, dat speciaal is ontwikkeld om de problemen van lage efficiëntie op te lossen,gemakkelijke beschadiging en onregelmatig stapelen als gevolg van handmatig stapelen van PCB'sAls essentieel onderdeel van de SMT-productielijn kan deze pcb-stapelmachine naadloos worden aangesloten op schermprinters, pick-and-place-machines, reflow-ovens en andere stroomafwaartse apparatuur.het automatisch aansluiten van de gehele productielijn en het soepel en continu functioneren van het productieproces.

Of u nu actief bent in de consumentenelektronica, automobielelektronica, LED-verlichting of medische apparatuur,onze PCB Stacker kan u voorzien van op maat gemaakte oplossingen om te voldoen aan de stapelbehoeften van verschillende maten, diktes en soorten PCB's, waardoor u het productieproces kunt optimaliseren en het concurrentievermogen op de markt kunt vergroten.

1.PLC-besturingssysteem

2- Ga door de functie.

3.Compact ontwerp voor ruimtebesparing

4.PCB breedte verstelbaar door instellen van motor aangedreven lood schroef staven

5.wijdteverstelbare SMC-cilinder (Japanse merk)

6.Standaard SMEMA

7.Verschillende niet-standaardmodellen kunnen worden aangepast volgens verschillende PCB-groottes en speciale behoeften van gebruikers

8.Aangepast aan verschillende SMT-, DIP- of assemblageproductielijnen voor volledig automatisch laden van platen

9Selecteer pneumatische onderdelen van internationaal bekende merken

Uitgerust met een precisie-stappersysteem en een industrieel PLC-besturingssysteem, is onzeAutomatische PCB-stackerHet systeem realiseert realtime bewegingssequencing met feedback in gesloten lus, waardoor een cyclustijd van 10 seconden wordt bereikt voor continue stapeloperaties.6 mm dikke planken) en ondersteunen hoge snelheid stapelen zonder verstoppingDe versterkte aluminium frame architectuur zorgt voor ± 0.1 mm positieve stabiliteit onder dynamische belastingen van 200 kg, slagen MIL-STD-810G trillingstest, waardoor de apparatuur stabiel werkt voor een lange tijd.

DePCB-stackeris uitgerust met een 7-inch hoogresolutietoetsscherm HMI met IP65-classificatie, dat realtime visualisatie van het aantal boards, foutdiagnostiek en activering van de bypassmodus biedt,zonder onderbreking van het handdrukken van het SMEMA-signaal. De bedieningsinterface is eenvoudig en intuïtief, met duidelijke bedieningsopdrachten, er is geen professionele opleiding vereist en gewone werknemers kunnen snel beginnen.de apparatuur heeft een compact ontwerp, die de fabrieksplaats optimaliseert en geschikt is voor productiewerkplaatsen met beperkte ruimte, met name geschikt voor kleine en middelgrote ondernemingen in Zuidoost-Azië.

OnzeSMT-PCB-stackerondersteunt PCB-groottes van 50×50 mm tot 460×460 mm (of aangepast volgens de vereisten) en PCB-dikte van 0,6 mm en verder, die zich kan aanpassen aan verschillende specificaties van PCB's op de markt.Het is compatibel met de SMEMA/EIA-481 interface, ondersteunt tweerichtingscommunicatie en richtingswisseling en kan naadloos worden geïntegreerd met uw bestaande SMT-productielijn,zonder dat grootschalige transformatie van de productielijn nodig isBovendien bieden wij aanpasbare diensten, waaronder stapelhoogte, transporthoogte, besturingssysteem en andere aspecten, om volledig te voldoen aan uw gepersonaliseerde productiebehoeften.

DePCB-stapelmachinegebruik maakt van energie-geoptimaliseerde pneumatische systemen, met vraaggestuurde kleppen die het luchtverbruik beperken tot ≤ 10 L/min bij een werkdruk van 4-6 bar, waardoor de energiekosten met 18% worden verlaagd in vergelijking met systemen met een constante stroom.Het ESD-veilige transportsystem met geaarde geanodiseerde aluminiumrails voorkomt elektrostatische ontladingsschade tijdens de behandeling van PCB's en beschermt de veiligheid van PCB's en componenten.De kerncomponenten (PLC), sensor, luchtcilinder) zijn allemaal van bekende merken, met een hoge duurzaamheid en een laag storingspercentage, waardoor de onderhoudskosten worden verlaagd en de levensduur van de apparatuur wordt verlengd.

• SMT-assemblagelijnen:Verzamelen van afgewerkte platen na reflow soldering.
• PCB inspectie:Stapelplaten na AOI of visuele inspectie.
• Elektronische industrie:Automatisering van de laatste fase van het productieproces om handmatige manipulatie te verminderen.

Onze automatische pcb stapler combineert duurzaamheid, precisie engineering,en slimme automatisering om te voldoen aan de strenge normen van de wereldwijde elektronica-industrie.

Neem vandaag nog contact met ons op om uw productielijn te verbeteren met onze betrouwbare PCB-behandelings- en stapelsystemen!
