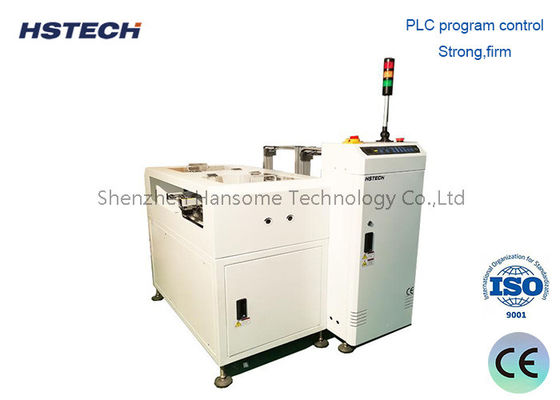

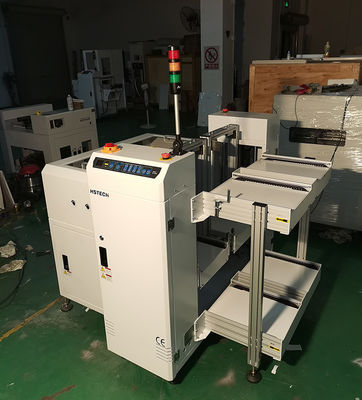

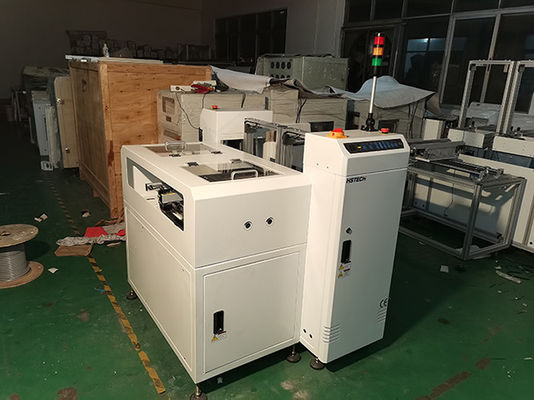

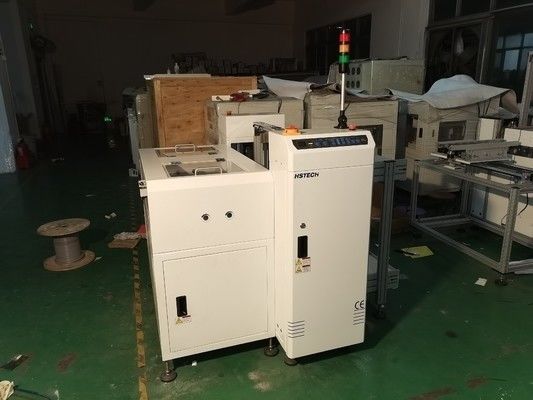

Automatische NG OK PCB Unloader AOI Board Sorter Unloader Met SMEMA Compatibel

Automatische NG OK PCB Unloader AOI Board Sorter Unloader Met SMEMA Compatibel

Merknaam:	HSTECH
Modelnummer:	HS-NK250/HS-NK330/HS-NK390/HS-NK460
Moq:	1 st
Prijs:	negotiable
Betalingsvoorwaarden:	T/T
Toeleveringsvermogen:	1 Instellen

Gedetailleerde informatie

Productbeschrijving

Gedetailleerde informatie

Plaats van herkomst:

China

Certificering:

CE,ISO

Productnaam:

NG/OK losinstallatie

Voeding:

AC220V, 50/60HZ

Voorwaarde:

Nieuw

Luchtdruk:

4-6bar

Transportband:

ESD

Garantie:

1 jaar

Verpakking Details:

Houten

Levering vermogen:

1 Instellen

Markeren:

Automatische PCB unloader met SMEMA

NG OK PCB sorteerapparatuur

AOI board unloader compatibel

Productbeschrijving

Automatische NG/OK PCB-losser met AOI-bordsortering

Efficiënte NG/OK PCB-losser voor SMT-productielijnen. Scheidt automatisch defecte en goede borden na AOI-inspectie. Verbeter de efficiëntie en verminder handmatige handelingen.

Productoverzicht

De NG/OK PCB-losser is ontworpen voor SMT-productielijnen om goede (OK) en defecte (NG) PCB's automatisch te scheiden na AOI-inspectie. Door inspectiesignalen te ontvangen via de SMEMA-interface, routeert het systeem intelligent PCB's naar verschillende magazijnen, wat zorgt voor een volledig geautomatiseerd, nauwkeurig en efficiënt sorteerproces. Deze oplossing is essentieel voor het verbeteren van de kwaliteitscontrole en het verminderen van handmatige interventie in de moderne elektronicafabricage.

Productieproblemen opgelost

Hoge arbeidskosten door handmatig sorteren
Sorteerfouten en kwaliteitsproblemen
Productievertragingen en knelpunten
Inefficiënt workflowbeheer

De NG/OK-losser elimineert deze problemen door te zorgen voor automatische, realtime classificatie en lossing van borden.

Belangrijkste kenmerken

Automatische NG/OK-sortering

Scheidt naadloos defecte en gekwalificeerde PCB's op basis van AOI-signalen

SMEMA-communicatie

Ondersteunt de industriestandaard SMEMA-interface voor soepele integratie in SMT-lijnen

Hoge efficiëntie

Bordcyclustijd: ~6 seconden per PCB | Magazijnwissel: ~30 seconden

Flexibele configuratie

Ondersteunt meerdere magazijnopstellingen met aanpasbare hoeveelheden

Stabiel & Betrouwbaar

PLC-gestuurd systeem met pneumatische pusher voor schade-vrije overdracht

Gebruiksvriendelijke bediening

Touchscreen-interface voor eenvoudige parameterinstelling en bediening

Technische specificaties

Functie	Verzamel NG/OK-borden apart door signaal te ontvangen
Transporthoogte	910±30mm
Transportrichting	L~R, of R~L
Bordverzamel tijd	Ongeveer 6 seconden per PCB
Magazijnwisseltijd	Ongeveer 30 seconden
Vaste zijde van de baan	Voorkant
Bedieningszijde	Voorkant
Transportband	ESD
PCB-dikte	Min 0,6 mm
Pitch selectie	1-4 (10 mm pitch)
Voeding	220V, 50/60Hz, ±10%
Vermogen	0,05 kW
Luchtdruk	4-6 Bar
Luchtverbruik	Max 15 l/min
Aantal magazijnen	Boven: 1 magazijn, Onder: 2 magazijnen
Signaal	SMEMA

Beschikbare modellen

Model	HS-NK250	HS-NK330	HS-NK390	HS-NK460
Efficiënte PCB-lengte	5050~350250mm	5050~455330mm	5050~530390mm	5050~530460mm
PCB-dikte	Min 0,6 mm	Min 0,6 mm	Min 0,6 mm	Min 0,6 mm
Magazijnmaat	355320563mm	460400563mm	535460570mm	535530570mm
Machineafmetingen	195016001200mm	230017601200mm	250018801200mm	250021601200mm
Gewicht	220kg	280kg	340kg	380kg

Optionele functies

Automatische breedteverstelling
Aangepaste magazijnhoeveelheid
Upgrade touchscreenbediening
Aangepaste configuraties voor verschillende PCB-formaten

Toepassingsscenario's

SMT-productielijnen
AOI-inspectie downstream proces
Elektronicafabricage (EMS/OEM/ODM)
Automotive elektronica
Consumentenelektronica PCB-assemblage

Productielijnvoordelen

Verminder handmatige sorteerfouten
Verbeter de productie-efficiëntie
Zorg voor duidelijke NG/OK-traceerbaarheid
Lagere arbeidskosten
Verbeter de algehele automatisering van de SMT-lijn

Waarom kiezen voor HSTECH

Bij HSTECH zijn we gespecialiseerd in PCB-handlingsapparatuur en SMT-automatiseringsoplossingen. Wij bieden:

Betrouwbare machinekwaliteit
Maatwerk op basis van uw productiebehoeften
Snelle levering & wereldwijde ondersteuning
Concurrerende prijzen
