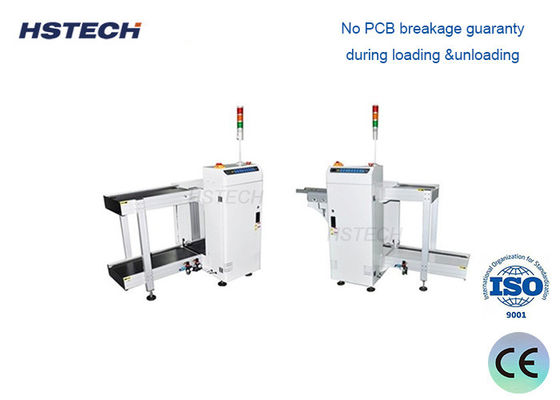

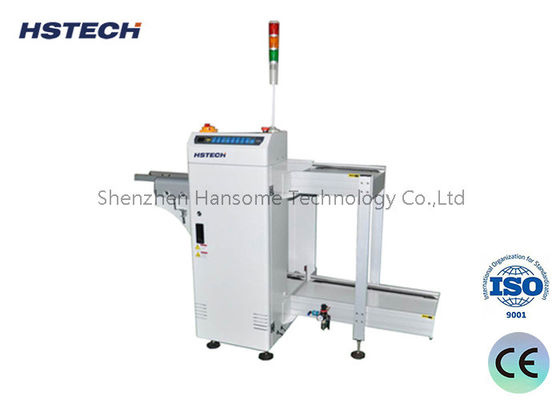

Automatische Hoge Stabiliteit PCB Magazijn Lader Ontlader Voor SMT Productielijn

Automatische Hoge Stabiliteit PCB Magazijn Lader Ontlader Voor SMT Productielijn

Merknaam: HSTECH
Modelnummer: HS-UL250
Moq: 1 ST
Prijs: Negotation
Betalingsvoorwaarden: T/T
Toeleveringsvermogen: 1 Instellen
Gedetailleerde informatie
Plaats van herkomst:
China
Certificering:
CE,ISO
Transporthoogte:
910 ± 30 mm
PCB-laadtijd:
Ongeveer 6 seconden.
Magazine Verander de tijd:
Ongeveer 30 seconden
Vervoersrichting:
L~R, of R~L
Voeding:
220V,50/60Hz,± 10%
Luchtdruk:
4-6bar
Verpakking Details:
Houten
Levering vermogen:
1 Instellen
Productbeschrijving

Industrial Grade Full Automatic High Stability PCB Magazine Loader Unloader Machine met Magazine Rack voor SMT Elektronische componenten assemblage Productielijn

Productoverzicht

Onze Automatic PCB Magazine Unloader is een kern backend apparaat speciaal ontworpen voor moderne SMT (Surface Mount Technology) en AI (Automatic Insertion) productielijnen.Deze apparatuur verwerkt automatisch en efficiënt geproduceerde printplaten (PCB's) van het transportband naar standaardmagazines (cassettes/racks), die de traditionele handmatige bediening perfect vervangt.

Als cruciale brug tussen SMT-assemblage, inspectie en eindverpakkingsprocessen, vermindert deze PCB Magazine Unloader de arbeidskosten aanzienlijk, elimineert PCB-schade veroorzaakt door menselijke fouten,en verbetert de totale effectiviteit van de apparatuur (OEE) van de gehele productielijn aanzienlijk.

Belangrijkste kenmerken

  • Automatisch laden en lossen van PCB-magazine
  • SMEMA-compatibiliteit voor naadloze integratie
  • Robuuste modulaire constructie voor duurzaamheid
  • Gemakkelijke breedte-aanpassingsmechanisme
  • Pneumatisch magazijnklemsysteem
  • Nul PCB-schade tijdens overbrengingen
  • Compatibel met printers, pick-and-place machines, reflowovens en AOI-systemen

Technische details

Functie Deze eenheid wordt gebruikt voor het lossen van de PCB's.
Transporthoogte 910±30 mm
PCB-laadtijd Ongeveer 6 seconden.
Verandering van het tijdschrift na verloop van tijd Ongeveer 30 seconden.
Transportrichting L~R, of R~L
Operatie Frontoperatie
Vaste kant van het spoor Voorzijde ((of specificeren)
Stroomvoorziening 220V,50/60Hz,± 10%
Luchtdruk 4-6 bar
PCB-dikte Min 0,4 mm
Magazin qty Boven: 1 pc, beneden: 2 pc
Versnelling van het transportband 0.5-20M/min of op maat
Selectie van de toonhoogte 1-4 ((10 mm afstand)
Signaal SMEMA

Specificatie

Model HS-UL250 HS-UL330 HS-UL390 HS-UL460
Efficiënte PCB-lengte 50*50~350*250 mm 50*50~455*330 mm 50*50~530*390 mm 50*50~530*460 mm
Afmetingen van de machine 1900*800*1200 mm 2320*880*1200 mm 2620*940*1200 mm 2620*1080*1200 mm
Maatwerkgrootte 355*320*563 mm 460*400*563 mm 535*460*570 mm 535*530*570 mm
Gewicht 140 kg 220 kg 280 kg 320 kg

Waarom investeren in een automatische pcb-ontlaadmachine? (Keyvoordelen)

  • Bespaar arbeidskosten:Een bediener kan meerdere lijnen beheren.

  • Nul bordschade:Kenmerkenmet een drukregulerende drukmachineenVlakke ESD-gordelsIn tegenstelling tot het handmatig stapelen, zorgt onze losser voor een zachte hantering en beschermt gevoelige onderdelen en soldeerslijpen.

  • Naadloze integratie van slimme fabrieken:VolledigSMEMA-compatibelAls de machine stopt, stopt de losmachine automatisch en voorkomt het verstopping.

  • Flexible lijnopstelling:Ondersteunt beideLinks naar rechts (L-R)enVan rechts naar links (R-L)Configuraties die passen bij elk fabrieksplan.

Toepassingsscenario's

Deze PCB Magazine Unloader wordt veel gebruikt in de back-end verwerkingsprocedures van industrieën zoals consumentenelektronica, telecommunicatie, automotive elektronica, industriële controle,en LED-verlichtingHet is de ideale keuze voor het realiseren van slimme fabrieken, het verminderen van de afhankelijkheid van handarbeid en het verbeteren van de backend logistieke efficiëntie.

Neem vandaag contact met ons op

Op zoek naar een kosteneffectief, stabiel en betrouwbaar SMT backend automatiseringsapparaat?Laat ons je productielijn efficiëntie naar het volgende niveau brengen.!
