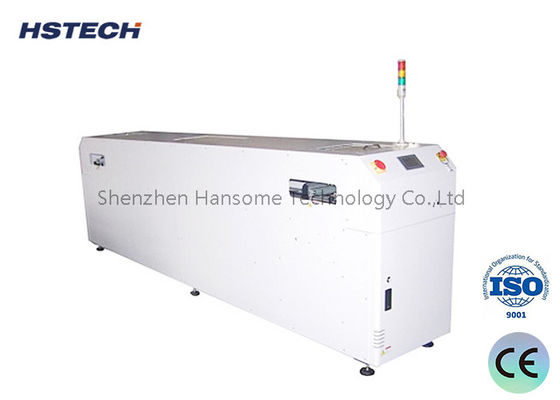

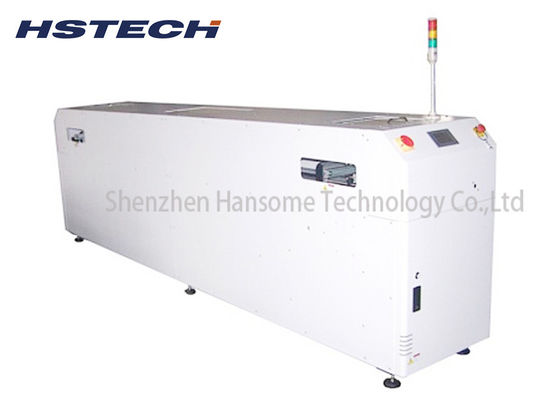

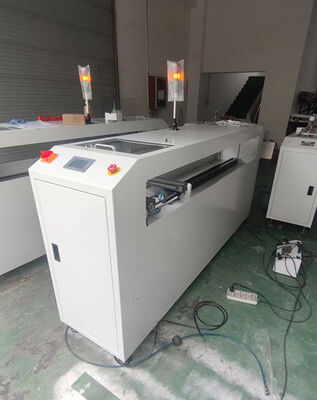

Aanraakschermcontrole PCB-shuttleconveyor Automatisch PCB-bordpaneel verwerking Transportapparatuur

Aanraakschermcontrole PCB-shuttleconveyor Automatisch PCB-bordpaneel verwerking Transportapparatuur

Merknaam: HSTECH
Modelnummer: HS-PYJ250
Moq: 1 st
Prijs: Negotation
Betalingsvoorwaarden: T/T
Toeleveringsvermogen: 1 Instellen
Gedetailleerde informatie
Plaats van herkomst:
China
Certificering:
CE,ISO
Vertaalafstand:
Standaard 2200 mm (1 ~ 4e rail) of aangepast
Vertaalmethode:
Stappenmotor+transportband
geschikte PCB-grootte:
50*50~400*250mm
Verplaatsingsrichting:
LR of RL
Transporthoogte:
910 ± 20 mm
Machineafmeting:
600*2600*1200mm
Verpakking Details:
Houten
Levering vermogen:
1 Instellen
Productbeschrijving
Intelligente touchscreencontrole pcb-shuttleconveyor automatisch pcb-bordpaneel transportbehandelingsapparatuur voor smt-productielijn
Productoverzicht

Deze PCB Shuttle Conveyor is speciaal ontworpen voor SMT productielijn en elektronische assemblagelijn toepassingen.de PCB Shuttle Conveyor realiseert stabiele automatische transport en soepele doorvoer van verschillende PCB-boards en circuitspanelenDeze automatische pcb-shuttleconveyor is uitgerust met een intelligent touchscreen-besturingssysteem en ondersteunt flexibele snelheidsregeling, programmeerbare loopmodus en stabiele shuttle-transmissie.die de productie-efficiëntie aanzienlijk verbetert en onbemande continue werking in het assemblageproces realiseertDe SMT-PCB-shuttleconveyor heeft een hoge kwaliteit industriële framestructuur en precisie-transmissiecomponenten en heeft een stabiele werking, laag geluid, hoge duurzaamheid en een lange levensduur.perfect aansluitend op de standaardconfiguratie van moderne geautomatiseerde productiewerkplaatsen.

Kenmerken
  • Veiligheidsmodule met afgesloten ontwerp.
  • Gebruik een stappenmotor.
  • Stabiel, uitgebalanceerd en met precisie bewegen.
  • Een gladde en parallelle breedte aanpassing.
  • De PCB-transportrichting volgt de eisen van de klant.
  • Touchscreen bedieningspaneel.
  • SMEMA compatibel.
Technische details
Functie Deze eenheid wordt gebruikt om PCB-stroom naar verschillende kanalen te leiden, van 2 lijnen naar 1 lijn, of van 1 lijn naar 2 lijnen.
Model HS-PYJ250
Transporthoogte 910±20 mm
Vertalingsafstand Standaard 2200 mm ((1~4de spoor) of op maat
Vertaaltijd Op maat
Metode van vertaling Stapmotor + transportband
Spoor vast 1e en 4e rails bevestigd
Geschikte PCB-grootte 50*50~400*250 mm
Verplaatsingsrichting L-R, of R-L
PCB-overdracht 2 in 1 uit, 1 in 2 uit, of 2 in 2 uit.
Luchtdruk 4-6 bar
PCB-dikte Min 0,4 mm
Afmetingen van de machine 600*2600*1200 mm
Signaal SMEMA
Gemeenschappelijke toepassingen
  • SMT-assemblagelijnen:Het aansluiten van Pick & Place-machines op reflowovens of AOI/AXI-inspectiesystemen.
  • PCB-test:Als buffer tussen functionele teststations.
  • Flexible productie:De exploitanten kunnen onderhoudsdoeleinden bereiken door onderdelen van de lijn te ontkoppelen zonder de gehele productie te stoppen.
Waarom uw SMT-lijn een transportband nodig heeft

In een complexe elektronische productieomgeving komen de machines zelden perfect op elkaar af.PCB-shuttleconveyorDit wordt opgelost door:

  1. Versnelling van de balanceringslijn:Het werkt als een dynamische buffer om snelheidsverschillen tussen upstream- en downstream-machines te absorberen, waardoor de totale effectiviteit van de apparatuur (OEE) wordt maximaal.
  2. Het overbruggen van fysieke kloof:Perfect verbindt machines die verder uit elkaar liggen vanwege fabrieksopzetbeperkingen.
  3. Versatile werking:Kan onmiddellijk overschakelen tussen "Inline Mode" (transportband) en "Buffer Mode" (opslag) via het HMI-touchscreen.
Optimaliseer uw productievloei vandaag

Zorg ervoor dat uw productielijn vlot en zonder onderbrekingen verloopt.PCB-shuttleconveyor.

Neem nu contact met ons op voor prijzen, doorlooptijden en technische ondersteuning!
