Roestvrij staal geleidingsrail PCB afwijzingsconveyor verstelbare snelheid voor SMT-productielijn

Name: Roestvrij staal geleidingsrail PCB afwijzingsconveyor verstelbare snelheid voor SMT-productielijn
Brand: Shenzhen Hansome Technology Co., Ltd.
SKU: HS-CVN350
Price: 85.00 USD
Availability: InStock

Merknaam:	HSTECH
Modelnummer:	HS-CVN350
Moq:	1 st
Prijs:	negotiable
Betalingsvoorwaarden:	T/T
Toeleveringsvermogen:	100 stuks/maand

Gedetailleerde informatie

Productbeschrijving

Gedetailleerde informatie

Plaats van herkomst:

China

Certificering:

CE,ISO

Productnaam:

PCB-Weigeringstransportband

PLC:

Mitsubishi

Sensor:

ZIEKEN

Voorwaarde:

Nieuw

Materiaal:

Roestvrij staal/Aluminiumstructuur

Garantie:

1 jaar

Verpakking Details:

Houten

Levering vermogen:

100 stuks/maand

Markeren:

roestvrijstalen PCB-afwijzingstransportband

SMT-transportband met instelbare snelheid

PCB-verwerkingsapparatuur met garantie

Productbeschrijving

Rustvrij staal geleidingsrail PCB afwijzingsconveyor

Verstelbare snelheid voor SMT-productielijn

Productoverzicht

Onze HS-CVN-serie PCB Reject Conveyor is een op maat gemaakte SMT inline scheiding conveyor geïntegreerd met Mitsubishi PLC-besturing en Sick merk foto-elektrische sensor configuratie.Nominale vermogen van maximaal 100VA, is ontworpen voor automatische sortering van gekwalificeerde (OK) en defecte (NG) PCB-platen op volledige SMT-assemblageproductielijnen.

Deze inline afstotingsconveyor wordt speciaal geplaatst na de AOI-inspectie van PCB, SPI-test of visuele controlestation na de terugstroom.Het maakt het mogelijk om defecte PCB's automatisch te verplaatsen zonder de hele SMT-productie-workflow voor en na de productie te stoppen.Hoewel defecte PCB's worden omgeleid voor herbewerking of schroot, worden goede PCB's ononderbroken vervoerd naar vervolgprocessen zoals componentassemblage, binding of eindtest.

We leveren twee standaardmodellen: HS-CVN350 en HS-CVN460 om verschillende PCB-dimensiereisen te dekken..

Technische specificaties

Specificatie	HS-CVN350	HS-CVN460
Model nr.	HS-CVN350	HS-CVN460
Effectieve PCB-afmeting	50 × 50 mm ~ 450 × 350 mm	50 × 50 mm ~ 550 × 460 mm
Algemene afmeting van de machine	1000 × 690 × 930 mm	1000 × 800 × 930 mm
Nettogewicht	70 kg	90 kg
Transportwerkhoogte	910±20 mm	910±20 mm
PCB-transportrichting	Links naar rechts / rechts naar links	Links naar rechts / rechts naar links
Verstelbare vervoerssnelheid	0.5~20 m/min	0.5~20 m/min
Invoervoeding	AC100V~230V, enkelfase, 50/60Hz	AC100V~230V, enkelfase, 50/60Hz
Maximaal nominale energieverbruik	100VA	100VA
Vereiste werkluchtdruk	4 tot en met 6 bar	4 tot en met 6 bar
Maximaal luchtverbruik	10 L/min	10 L/min
Communicatie-interface	SMEMA	SMEMA

Kernkenmerken en voordelen

Drie werkwijzen:Afwijzingsmodus, inspectie-modus en bypassmodus voor flexibele productieplanning
Modulaire geïntegreerde structuur:Vergemakkelijkt installatie, onderhoud en vervanging van onderdelen
Hoogstabiel kader:Robuuste gelaste constructie voorkomt schudden en buigen tijdens continue werking

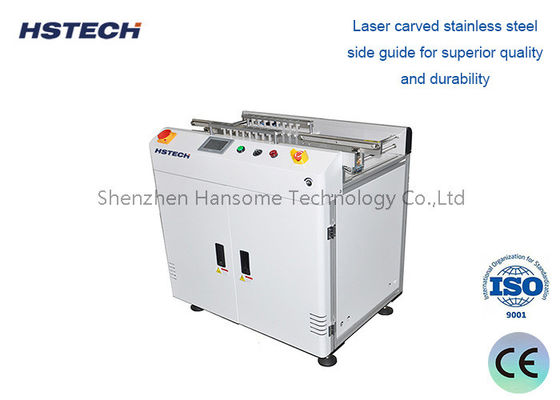

Met laser gegraveerde geleidingsrails van roestvrij staal:slijtvast, roestvrij en lange levensduur
Ergonomische armleuning:Vermindert de vermoeidheid van de bediener tijdens handmatige inspectie
Precieze instelling van de breedte van de loodschroef:Vloeiende synchrone geleidingsrails voor verschillende PCB-breedtes
Aanpasbare afmetingen:Verkrijgbaar in maatlengtes en maten die overeenkomen met de lay-out van de productielijn
Stepsloze variabele snelheidsregeling:Continu verstelbaar van 0,5 tot 20 m/min
Universele SMEMA-compatibiliteit:Naadloos integreert met alle reguliere merken van SMT-apparatuur
Premium elektrische onderdelen:Mitsubishi PLC en Sick sensoren zorgen voor nauwkeurige detectie en afstoting van PCB's

Werkingsbeginsel

Wanneer de upstream-inspectieapparatuur via SMEMA-communicatie een gebrekkig NG-signaal stuurt, detecteert de ingebouwde Sick-sensor de PCB-positie.De Mitsubishi PLC verwerkt het signaal en activeert het pneumatische afstoten mechanismeDefecte PCB's worden automatisch naar de opslagplaats van de afvalstoffen gestuurd, terwijl gekwalificeerde PCB's ononderbroken doorgaan naar de volgende SMT-processen.

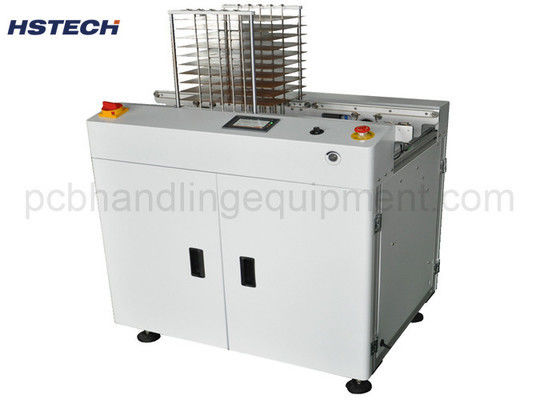

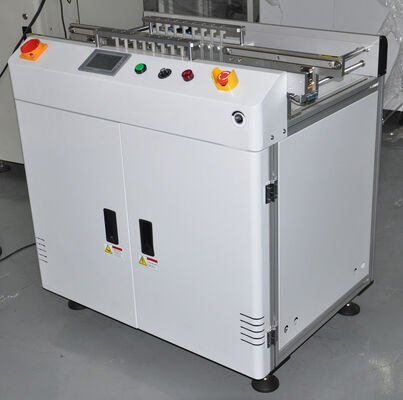

Foto's van producten
