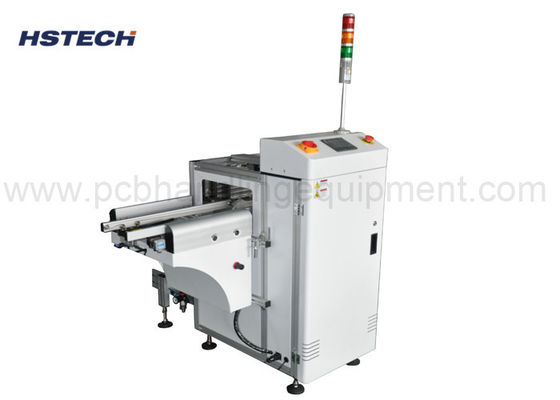

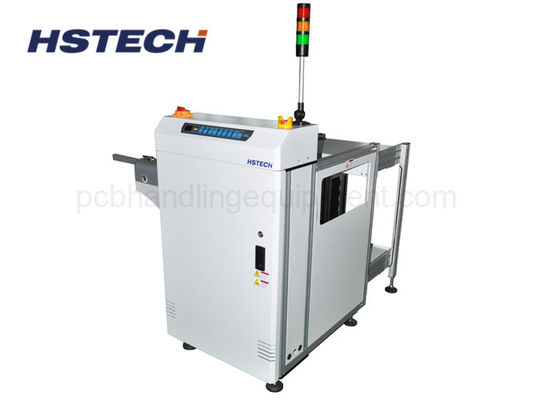

Dubbel magazine 90 graden Unlaoder L-type module ontwerp met SMEMA compatibel

Merknaam:	HSTECH
Modelnummer:	HS-LD250
Moq:	1 st
Prijs:	negotiable
Betalingsvoorwaarden:	T/T
Toeleveringsvermogen:	100 stuks/maand

Gedetailleerde informatie

Productbeschrijving

Gedetailleerde informatie

Plaats van herkomst:

China

Certificering:

CE,ISO

Productnaam:

PCB-lader

Luchtdruk:

Houten kisten exporteren

Voeding:

AC110V/220V,50/60Hz

PCB-dikte:

CHINA

Operatie:

Voorverrichting

Garantie:

1 jaar

Verpakking Details:

Houten

Levering vermogen:

100 stuks/maand

Markeren:

Double Magazine PCB-unloader

90 graden L-type-unloader

SMEMA-compatibele PCB-module

Productbeschrijving

Dubbel magazijn 90 graden ontlader L-type moduleontwerp met SMEMA-compatibiliteit

Onze PCB Loader dient als essentiële front-end automatiseringsrandapparatuur voor complete SMT-productielijnen. Het is ontworpen om kale PCB's automatisch te voeden en maakt stabiel en naadloos PCB-transport mogelijk via pick-and-place-machines, printers en andere SMT-procesapparatuur. Deze lader is ontworpen om te voldoen aan de hoge standaardvereisten voor elektronische assemblage van EMS-fabrieken, PCB-fabrikanten en elektronische contractfabrikanten en combineert een hoge rijsnelheid, een langere levensduur en uitgebreide PCB-bescherming. Het is volledig SMEMA-signaalcompatibel en kan naadloos worden geïntegreerd met alle reguliere internationale SMT-apparatuurmerken om volledig automatische koppelingsproductielijnen op te zetten.

Kernproducteigenschappen

Volledig gesloten anti-stofstructuur:De volledige kastbehuizing isoleert effectief stof, vuil en werkplaatsdeeltjes, waardoor vervuiling, krassen en oxidatie van het printplaatoppervlak tijdens het voeden worden voorkomen.
Visueel observatievenster:Door het transparante venster kan de status van de PCB-invoer, het transport en de vervanging van het magazijn duidelijk worden bewaakt zonder de machinekap te openen.
SS304 roestvrijstalen machinelichaam:Premium roestvrijstalen constructie biedt roestbestendigheid, corrosiebestendigheid, hoge hardheid en vervormingsbestendigheid voor 24 uur per dag continu gebruik.
Versterkt robuust mechanisch frame:Verdikte stalen profielen optimaliseren de mechanische balans en trillingsonderdrukking tijdens gebruik op hoge snelheid.
Soepele aanpassing van de parallelle breedte:Het precisie-aanpassingsmechanisme maakt een soepele aanpassing van de spoorbreedte mogelijk voor verschillende PCB-formaten zonder scheeftrekken of vastlopen.
Laadcapaciteit voor drievoudig tijdschriftenrek:Ondersteunt tegelijkertijd 3 magazijnrekken (1 boven, 2 onder) om de frequentie van handmatige vervanging te verminderen en de automatische invoertijd te verlengen.
Pneumatische magazijnklemmen boven en onder:Pneumatische vergrendelingsklemmen zorgen ervoor dat tijdschriftenrekken tijdens gebruik veilig worden vastgezet om verplaatsing en trillingen te voorkomen.
Geen PCB-breukgarantie:Geoptimaliseerde transportband met zacht contact, nauwkeurige snelheidsregeling en buffertoevoerontwerp elimineren PCB-scheuren en randschade.
Volledige SMEMA-signaalcompatibiliteit:De standaard SMEMA-communicatie-interface maakt automatische koppeling met upstream- en downstream SMT-apparatuur mogelijk.

Volledige technische specificaties

Parameter	Specificatie
Volledige productnaam	SS304 Anti-stof SMEMA-compatibele PCB-ladermachine
Standaard transportsnelheid	0,5–20M/min (aangepaste snelheid beschikbaar)
PCB-transporthoogte	910 ± 30 mm (universele SMT-apparatuurstandaard)
Enkele PCB-laadcyclus	Ongeveer 6 seconden per bord
Tijdschriftvervangingstijd	Ongeveer 30 seconden voor volledige magazijnwissel
Transportrichting	Van links naar rechts (L → R) of van rechts naar links (R → L), schakelbaar
Bedrijfsmodus	Bediening op voorpaneel
Track vaste kant	Voorzijde vaste zijde (aangepaste indeling beschikbaar)
Standaard voeding	AC 220V, 50/60Hz, tolerantie ±10%
Werkluchtdruk	4–6bar persluchttoevoer
Minimale PCB-dikte	0,4 mm
Tijdschriftconfiguratie	Bovenste laag: 1 rek; Onderste laag: 2 rekken (3 totaal)
Optionele magazijnpitch	1 mm, 4 mm, 10 mm steek (standaard 40 mm)
Koppelingscommunicatie	Standaard SMEMA industrieel signaal

Gids voor modelselectie

Model	HS-LD250	HS-LD330	HS-LD390	HS-LD460
Efficiënte PCB-lengte	5050~350250mm	5050~455330mm	5050~530390mm	5050~530460mm
Machinegrootte	14008001200mm	16508801200mm	18009401200mm	180010101200mm
Tijdschriftformaat	355320563mm	460400563mm	535460570mm	535530570mm
Gewicht	140 kg	180 kg	220 kg	260 kg

Productie- en klantwaardevoordelen

Verlaag de handmatige arbeidskosten:Het drievoudige magazijnontwerp verlengt de continue automatische invoertijd, waardoor de frequentie van handmatige vervanging en de arbeidsinzet worden verminderd.

Stabiliseer de productieopbrengst:Anti-stofbehuizing en zacht buffertransport voorkomen PCB-verontreiniging, krassen en breuken, waardoor defecten worden geminimaliseerd.

Sterk merkoverschrijdend aanpassingsvermogen:Universele SMEMA-interface en standaardhoogte verbinden alle reguliere SMT-apparatuur zonder aanpassingen.

Langdurig weinig onderhoud:SS304 roestvrijstalen frame en versterkte structuur verminderen uitval van componenten en onderhoudskosten.

Flexibele aanpassingsondersteuning:Meerdere aanpasbare opties, waaronder transportsnelheid, magazijnafstand en baanindeling.

Gediversifieerd aanpassingsvermogen van de productie:Stabiele werking voor zowel massaproductie als prototypebatches met een hoge mix.
