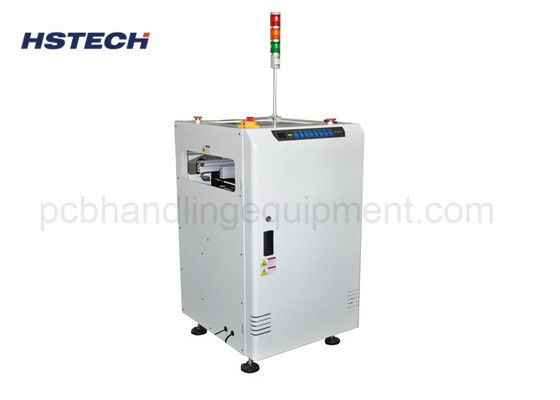

Hoge efficiëntie 90° 180° PCB-draai Conveyorrichtingverandering met 3-kleurige torenlicht

Name: Hoge efficiëntie 90° 180° PCB-draai Conveyorrichtingverandering met 3-kleurige torenlicht
Brand: Shenzhen Hansome Technology Co., Ltd.
SKU: HS-SZ350
Price: 85.00 USD
Availability: InStock

Merknaam:	HSTECH
Modelnummer:	HS-SZ350
Moq:	1 st
Prijs:	negotiable
Betalingsvoorwaarden:	T/T
Toeleveringsvermogen:	1 Instellen

Gedetailleerde informatie

Productbeschrijving

Gedetailleerde informatie

Plaats van herkomst:

China

Certificering:

CE,ISO

Productnaam:

PCB-draaiend vervoerband

Voeding:

AC100-230V

Draaigraad:

90 graad, 180degree, 270degree

Signaal:

1 Instellen

Contol:

Aanraakscherm

Garantie:

1 jaar

Verpakking Details:

Houten

Levering vermogen:

1 Instellen

Markeren:

90° 180° PCB-draai-conveyor

PCB-richtingsveranderingsconveyor met torenlicht

hoge efficiëntie PCB-behandelingsapparatuur

Productbeschrijving

SMT 90°/180° PCB-draaitransporteur met 3-kleuren torenlicht

De SMT Flow Direction Change PCB Turn Conveyor is een gespecialiseerd geautomatiseerd overdrachtsapparaat ontworpen voor SMT-assemblageproductielijnen, die 90 °, 180 ° en 270 ° PCB-richtingomleiding ondersteunen. Uitgerust met een standaard driekleurig torenlicht voor real-time indicatie van de machinestatus, verbindt deze roterende transportband naadloos SMT-apparatuur aan de voor- en achterkant, waardoor flexibele PCB-printplaatstroomschakeling op volledig geautomatiseerde productielijnen mogelijk wordt.

Kernproductkenmerken

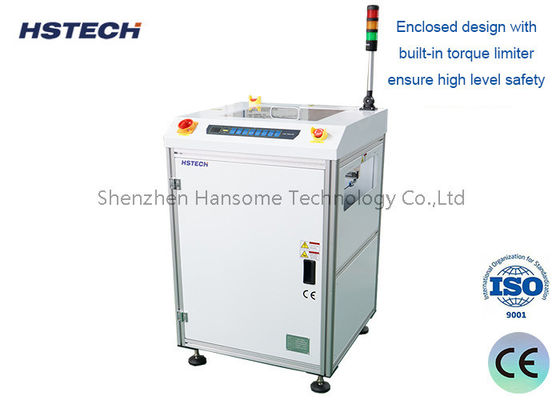

Volledig gesloten veiligheidsstructuur:Het afgedichte behuizingsontwerp met ingebouwde koppelbegrenzer voorkomt mechanische overbelasting en het beknellen van de printplaat tijdens het draaien
Snel te openen veiligheidsafdekking bovenaan:Volledige toegang tot interne componenten voor eenvoudig onderhoud en minder stilstand

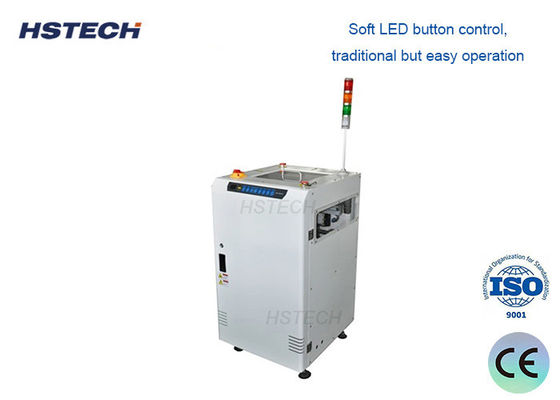

Gebruiksvriendelijke fysieke bedieningsknoppen:Intuïtieve bedieningselementen op het zijpaneel voor starten, stoppen, resetten en noodbediening
Zeer nauwkeurig roterend mechanisme:Precisielagers en servo-aangedreven montage zorgen voor een stabiele, trillingsvrije rotatie
Minimaliseerde overdrachtskloof:Geoptimaliseerde rollerdocking elimineert het vastlopen van de PCB-rand en het kantelen van het bord
Aanpasbare verkeersstroomlogica:Programmeerbare signaalvertraging, overdrachtsvolgorde en draaihoektriggermodi
Aanpassing van de breedte van de parallelle draadschroef:Het dubbele spindelsysteem zorgt voor een perfecte horizontale parallelliteit
SMEMA-communicatiecompatibiliteit:Standaardinterface voor naadloze integratie met alle reguliere SMT-apparatuur

Technische specificaties

Parameter	Details
Kernfunctie	Richt de stroomrichting van de PCB om; ondersteuning van 90°, 180°, 270° draaihoeken
Standaard transporthoogte	910 ± 20 mm (voldoet aan de wereldwijde SMT-apparatuurnormen)
Transportrichting	Bidirectionele ondersteuning van links naar rechts/rechts naar links
Standaard cyclustijd	Ongeveer. 5 seconden per volledige draaicyclus
Voeding	AC 100-230V, eenfasig, 50/60Hz universele spanning
Werkluchtdruk	4-6 bar persluchttoevoer
Maximaal luchtverbruik	10 l/min bij continu gebruik bij volle belasting
Minimale PCB-dikte	0,4 mm (ondersteunt ultradunne flexibele en stijve printplaten)
Communicatie signaal	SMEMA-industriestandaard signaalinterface

Standaard modelopties

ModelHS-SZ350

PCB-verwerkingsgrootte:50×50 - 450×350 mm
Machineafmeting:700×750×1200mm
Netto gewicht:150 kg
Toepassingen:Borden voor mobiele telefoons, sensormodules, draagbare elektronica, kleine schakelpanelen. Compacte voetafdruk, ideaal voor beperkte werkplaatsruimte.

ModelHS-SZ460

PCB-verwerkingsgrootte:50×50 - 550×460 mm
Machineafmeting:840×890×1200 mm
Netto gewicht:180 kg
Toepassingen:Autobesturingsborden, moederborden voor voeding, industriële hoofdbesturingsborden, grote LED-driverpanelen. Hogere belastbaarheid voor zware meerlaagse printplaten.

Toepassingsscenario's

• Volautomatische SMT-patchproductielijnen
• PCB post-reflow directionele overdracht en draaien van lijnindeling
• AOI, SPI, röntgeninspectiestationlijnverbinding
• Auto-elektronica, consumentenelektronica, circuitassemblage voor medische apparatuur
• Intelligente werkplaatsen voor de productie van besturingskaarten voor huishoudelijke apparaten
• Onbemande, geautomatiseerde PCB-logistiektransmissie in een donkere fabriek

Productvoordelen en klantvoordelen

Verlaag het PCB-schroottarief:Nauwkeurige rotatie en smalle overdrachtsafstand voorkomen schade aan de plaat en verlies van componenten
Lagere arbeidsafhankelijkheid:SMEMA-koppeling maakt volledig automatische bediening mogelijk zonder handmatige bediening
Flexibele lijnindeling:De mogelijkheid om vanuit meerdere hoeken te draaien optimaliseert het gebruik van de fabrieksruimte
Lage onderhoudskosten:Het snel te openen dekselontwerp vereenvoudigt het dagelijks onderhoud en vermindert de uitvaltijd
Wereldwijde compatibiliteit:Breedspanningsvoeding en standaard SMEMA-signaal ondersteunen internationale markten
Hoge veiligheidsnorm:Koppelbegrenzer en gesloten behuizing voorkomen veiligheidsongevallen
