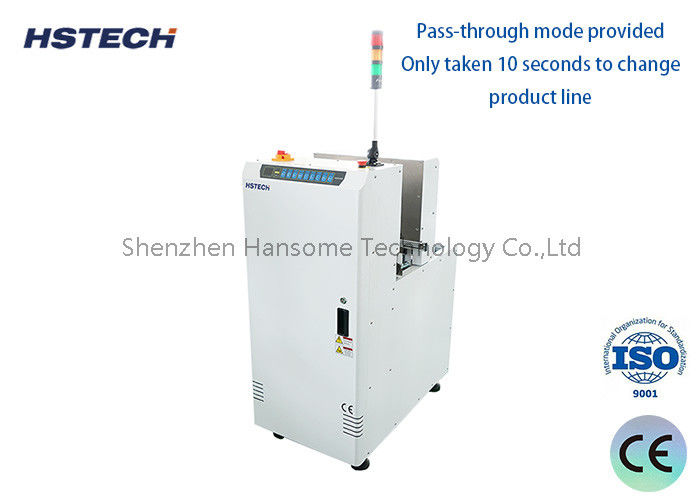

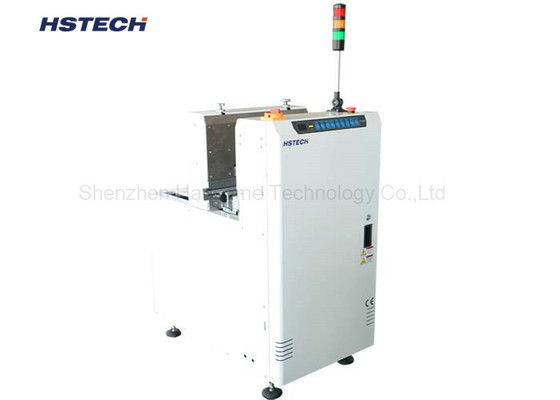

PCB Ontstapelaar Automatische Blote Plaat Lader PCB-handlingapparatuur voor SMT-lijnen

PCB Ontstapelaar Automatische Blote Plaat Lader PCB-handlingapparatuur voor SMT-lijnen

Merknaam:	HSTECH
Modelnummer:	HS-DS400
Moq:	1 st
Prijs:	negotiable
Betalingsvoorwaarden:	T/T
Toeleveringsvermogen:	1 Instellen

Gedetailleerde informatie

Productbeschrijving

Gedetailleerde informatie

Plaats van herkomst:

China

Certificering:

CE,ISO

Productnaam:

PCB-ontstapelaar

Andere naam:

Kale boardlader

PCB-dikte:

0.6~4.0mm

Luchtdruk:

0,6 MPa

Voeding:

AC110V/220V,enkelfase

Garantie:

1 jaar

Verpakking Details:

Houten

Levering vermogen:

1 Instellen

Markeren:

automatische PCB ontstapelaar voor SMT

blote plaat lader apparatuur

PCB handling machine with warranty

Productbeschrijving

Automatische PCB-ontkoppeling voor SMT-productielijnen

DeHSTECH Destacker (Bare Board Loader)is een automatische PCB-laadoplossing die is ontworpen om lege PCB's efficiënt te scheiden en op te laden op een SMT-productielijn.ESD-veilige transportgordel en SMEMA-compatibiliteitDe machine biedt een praktische oplossing voor geautomatiseerde PCB-bewerking.

De Destacker is ontworpen voor productieomgevingen waar continue PCB-belasting, snelle productwisseling en stabiel transport van de plaat belangrijk zijn.doorvoermodus, die een grotere flexibiliteit biedt bij de integratie van de machine in verschillende PCB-productielijnconfiguraties.

HSTECH biedt twee standaardmodellen,HS-DS400enHS-DS530, ondersteunt verschillende PCB-groottebereiken om aan verschillende productievereisten te voldoen.

Belangrijkste kenmerken

PLC-programmabesturing

De Destacker gebruiktPLC-programmabesturingHet op PLC gebaseerde besturingssysteem zorgt voor een stabiele en handige werking voor de dagelijkse productie,met een vermogen van meer dan 50 W, maar niet meer dan 150 W,.

Zware aluminiumconstructie

De machine heeft eenaluminiumconstructie met een zware bodemconstructieDe versterkte basis voorkomt ongewenste machineverschuivingen tijdens de werking en biedt een stabiel platform voor continue PCB-handhaving.Dit ontwerp is vooral geschikt voor productieomgevingen waar de stabiliteit van de apparatuur belangrijk is voor een betrouwbare overdracht van het bord.

Pass-Through-modus

Eendoorvoermodusis voorzien van flexibele integratie van de productielijn. Afhankelijk van de productieopstelling kan de Destacker worden geconfigureerd om verschillende PCB-handhavingseisen te ondersteunen,het gemakkelijker te integreren met SMT-apparatuur voor en na de productie.

Snelle productwisseling

De Destacker is ontworpen voor een gemakkelijke productwisseling.slechts ongeveer 10 seconden nodig zijn om de productlijn te veranderenDeze snelle omschakeling is vooral nuttig voor productieomgevingen die meerdere PCB-modellen en frequente productveranderingen verwerken.

Gebruikersvriendelijke bediening

De eigenschappen van de machinehandige bedieningsknoppenVoor een eenvoudige werking.aanraakschermbesturingDe machine is ook beschikbaar en biedt een alternatieve interface voor klanten die een gemakkelijker gebruik van de machine nodig hebben.

Ononderbroken PCB-laden

De Destacker ondersteuntOnonderbroken laden, waardoor een continue PCB-toevoer naar de productielijn kan worden gehandhaafd.Deze functie kan onnodige onderbrekingen tijdens de behandeling van PCB verminderen en is geschikt voor geautomatiseerde SMT-productieomgevingen waar een stabiele bordvoeding vereist is.

ESD-transportgordel

De machine is voorzien van eenESD-transportgordelHet ESD-georiënteerde transportontwerp is geschikt voor elektronische productieomgevingen waar elektrostatische bescherming een belangrijke overweging is bij de behandeling van PCB's.

Intelligente machinefoutweergave

De Destacker biedt een zelf geprogrammeerdesysteem voor het weergeven van machinefouten. Aan verschillende machinefouten worden verschillende foutcodes toegewezen. Elke foutcode komt overeen met de desbetreffende onderhoudsinstructies, die aan de achterzijde van de machinedeur zijn aangebracht.Hierdoor kunnen operators en onderhoudspersoneel snel het type machinefout identificeren en de bijbehorende onderhoudsinformatie raadplegen..

SMEMA-compatibel

De Destacker isSMEMA-compatibel, waardoor het geschikt is voor integratie met compatibele SMT-productielijnapparatuur.Dit maakt het mogelijk om de Bare Board Loader samen met andere SMT-lijnapparatuur in een geautomatiseerd PCB-behandelingssysteem te integreren.

Hoe werkt de PCB-demonstrator

DeBare Board Loader / PCB Detackeris geplaatst aan het begin van de PCB-productielijn.en de Destacker scheidt en overbrengt de platen afzonderlijk naar de productieapparatuur stroomafwaarts.

De machine gaat vervolgens verder met het laadproces volgens de geprogrammeerde werkingsvolgorde en levert een stabiele toevoer van lege PCB's aan de SMT-lijn.Dit type geautomatiseerde PCB-behandelingen kan fabrikanten helpen bij het verminderen van handmatige boordbehandelingen en het verbeteren van de consistentie van PCB-voeding tussen processen.

Ontworpen voor SMT-PCB-behandelingen

De HSTECH Destacker is geschikt voor PCB-productielijnen waar geautomatiseerd laden met kaal bord vereist is.

SMT-productielijnen
PCB-assemblagelijnen
Productie van PCBA
Vervaardiging van elektronica
EMS-productie
Productie van elektronica voor OEM/ODM
Geautomatiseerde systemen voor het verwerken van PCB's

Het kan worden gebruikt als onderdeel van een bredere oplossing voor de behandeling van PCB's, samen metPCB-conveyoren, buffers, losmachines en andere apparatuur voor SMT-lijnen.

Technische specificaties

Model	Efficiënte PCB-grootte	Afmetingen van de machine	Gewicht
HS-DS400	50 × 50 - 400 × 400 mm	505 × 825 × 1200 mm	200 kg
HS-DS530	50 × 50 - 530 × 500 mm	600 × 920 × 1200 mm	250 kg

Waarom kiezen voor HSTECH PCB Destacker?

Stabiele PCB-behandeling

De zware aluminiumstructuur en de zware bodemontwerp zorgen voor een stabiele werking van de apparatuur tijdens het laden van PCB.

Flexible productie

De pass-through-modus en de SMEMA-compatibiliteit maken het mogelijk de machine te integreren in verschillende SMT-productielijnconfiguraties.

Snel overstappen

OngeveerTien seconden.zijn vereist voor de overstap van de productlijn, waardoor de machine geschikt is voor productieomgevingen met meerdere PCB-modellen.

Doorlopend laden

De ononderbroken laadfunctie zorgt voor een continue PCB-toevoer voor SMT-processen.

Gemakkelijk onderhoud

De geprogrammeerde foutweergave en de bijbehorende onderhoudsinstructies helpen de bedieners om de problemen van de machine efficiënter te identificeren.

ESD-bescherming

De ESD-transportband is ontworpen voor PCB-handhavingstoepassingen in elektronische productieomgevingen.

Typische toepassing van SMT-lijnen

Een typische PCB-behandelingsconfiguratie kan als volgt worden ingericht:

Naakt PCB-laden -> PCB-ontladen -> transportband -> soldeerpasta-printing -> pick & place -> reflow -> AOI -> PCB-ontladen

De HSTECH Destacker kan dienen als devoorkant-PCB-laadapparatuurVoor fabrikanten die een bestaande productielijn upgraden, is het mogelijk om de PCB's automatisch in het SMT-productieproces in te voeren.de Destacker kan ook worden beschouwd als een automatiseringsoplossing om de handmatige lading van PCB's te verminderen.

PCB-ontkoppeling voor meerdere PCB-productie

Voor fabrikanten van EMS en PCBA die verschillende PCB-modellen verwerken, kan een snelle productwisseling een belangrijk onderdeel zijn van de flexibiliteit van de productie.De HSTECH Destacker is ontworpen met een snel overstapconcept, waarbij ongeveer 10 seconden nodig zijn om de productlijn te wijzigen.

In combinatie met PLC-besturing, gemakkelijke bediening en doorloopfunctionaliteit biedt de machine een praktische oplossing voor geautomatiseerde behandeling van blote PCB's.
