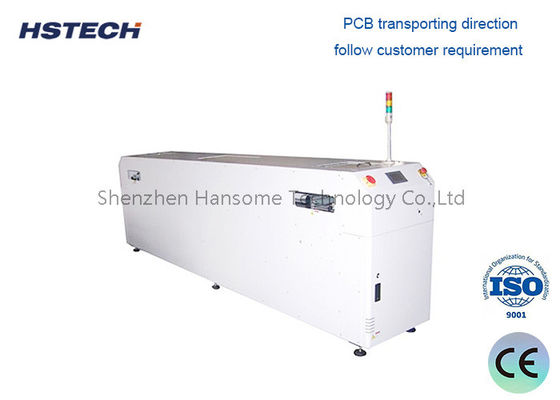

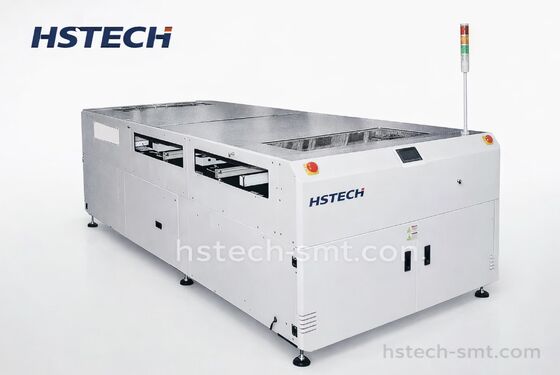

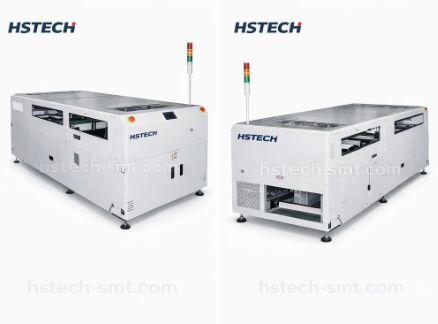

Hoge snelheid SMT PCB Shuttle Conveyor PLC Control SMEMA Compatibiliteit voor PCB transport

Hoge Snelheid Geautomatiseerde SMT PCB Shuttle Transportband PLC Gestuurd SMEMA Compatibele Apparatuur voor Naadloos Printplaat Transport

Productintroductie

De PCB Shuttle Transportband is een professionele geautomatiseerde PCB-handlingapparatuur, speciaal ontworpen voor SMT-productielijnen, gericht op het realiseren van stabiele, efficiënte en naadloze overdracht van printplaten tussen verschillende SMT-verwerkingsstations. Als een kernhulpmiddel voor intelligente elektronische productielijnen, past deze geautomatiseerde PCB Shuttle Transportband perfect bij de gangbare SMT-apparatuur en lost het de problemen van PCB-koppeling, transmissie en overgang in het assemblageproductieproces op. Uitgerust met een standaard SMEMA-interface en een intelligent PLC-besturingssysteem, realiseert de PCB Shuttle Transportband volledig automatische onbemande PCB-toevoer, transport en shuttle-omschakeling, waardoor soldeerpasta printers, plaatsmachines, reflow ovens, AOI-detectoren en andere SMT-apparatuur effectief worden verbonden. Het is compatibel met verschillende soorten PCB's in verschillende maten en diktes, met een sterke veelzijdigheid, en is een essentiële sleuteluitrusting om het automatiseringsniveau en de productiecontinuïteit van moderne SMT-productielijnen te verbeteren.

Belangrijkste Kenmerken

• Modulaire Veiligheid Gesloten Ontwerp - Zorgt voor veilige werking met behoud van een compacte structuur
• PLC Besturing - Biedt nauwkeurige geautomatiseerde besturing voor verbeterde operationele betrouwbaarheid
• Stappenmotor & Precisieband Beweging - Levert hoge precisie en soepele beweging voor consistente PCB-handling
• Soepele Parallelle Breedteverstelling - Biedt flexibele controle om verschillende PCB-maten te accommoderen
• Aangepaste Transportrichting - Instelbare richting op basis van specifieke klantvereisten
• Touchscreen Bedieningspaneel - Intuïtieve gebruikersinterface voor eenvoudige monitoring en aanpassingen
• Driekleurige Torenlicht Indicator - Visuele statusindicator met rode, gele en groene lampjes
• SMEMA Compatibiliteit - Volledig compatibel met de standaarden van Surface Mount Equipment Manufacturers Association

Technische Specificaties

Primaire Functie

Deze unit heroriënteert de PCB-stroom naar verschillende kanalen, waardoor soepele overgangen mogelijk zijn tussen 2-lijns naar 1-lijns of 1-lijns naar 2-lijns configuraties. Het systeem biedt dynamische routeringsflexibiliteit voor geoptimaliseerde PCB-handlingoperaties.

Technische Parameters

• Transport Hoogte: 910±20mm
• Translatie Afstand: Standaard 2000mm of aanpasbaar
• Translatie Tijd: Aanpasbaar op basis van productiebehoeften
• Aantal Reizende Wagens: Enkele of dubbele wagen (optioneel)
• Translatie Methode: Stappenmotor + transportband
• Rail Vast: 1e en 4e rail vast voor stabiliteit
• Transfer Richting: L-R of R-L voor flexibele lijnconfiguratie
• PCB Transfer Modus: 2 in 1 uit, 1 in 2 uit, of 2 in 2 uit opties
• Luchtdruk: 4-6 bar
• PCB Dikte: Minimaal 0.4mm
• Signaal: SMEMA conform

Typische Toepassingen

• SMT Lijn Balancering: Overbruggen van cyclustijdkloven tussen snelle pick-and-place machines en langzamere reflow ovens of inspectiestations.
• Dubbelzijdige Assemblage: Buffering en overdracht van PCB's tussen eerste- en tweede-zijdige plaatsingsprocessen.
• Automotive Elektronica Productie: Zorgen voor stabiele overdracht van grootformaat PCB's voor ECU-, sensor- en power module productie.
• Consumentenelektronica Assemblage: Verwerking van hoogvolume productie van smartphone-, tablet- en wearable device PCB's met nul downtime.
• Contract Manufacturers (CEMs): Snel aanpassen aan verschillende klantprojecten met instelbare buffercapaciteit en overdrachtssnelheid.

Waarom Kiezen voor Onze PCB Shuttle Transportband?

In tegenstelling tot eenvoudige transferbanden die afhankelijk zijn van eenvoudige bandbeweging zonder buffercapaciteit, combineert onze shuttle transportband snelle overdracht met intelligente buffering om lijnstops veroorzaakt door proces mismatches te elimineren. Het versterkte stalen frame met anti-vibratievoeten zorgt voor stabiele werking, zelfs op maximale snelheid, terwijl het modulaire ontwerp eenvoudig onderhoud mogelijk maakt met gereedschapsloze toegang tot slijtageonderdelen. De HMI-interface biedt realtime gegevens over het aantal borden, de overdrachtstijd en de bufferstatus, waardoor operators de lijnprestaties kunnen optimaliseren en potentiële problemen kunnen identificeren voordat ze downtime veroorzaken.

We bieden ook aanpasbare buffercapaciteiten, verlengde transportbandlengtes en cleanroom-compatibele versies voor gevoelige productieomgevingen.

Klaar om Bottlenecks in Uw SMT Lijn te Elimineren?

Stop met het verliezen van productietijd door proces mismatches. Onze PCB Shuttle Transportband zorgt voor een soepele, continue stroom tussen alle stations, waardoor de doorvoer en efficiëntie van uw lijn worden gemaximaliseerd. Neem vandaag nog contact met ons op voor een aangepast integratieplan, live demo of concurrerende offerte - laat ons u helpen uw productielijn om te zetten in een high-speed, high-yield krachtpatser.
