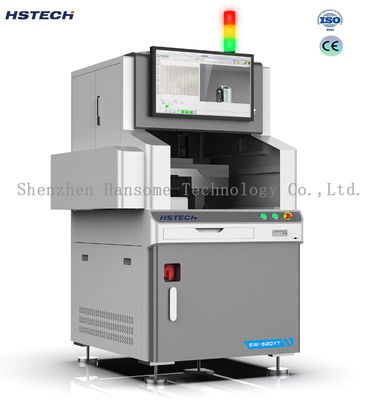

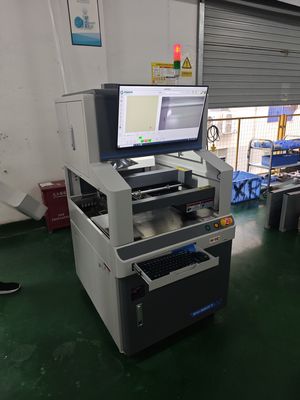

Precisie spuit-off-line selectieve golfsoldeermachine voor kleine batches DIP-doorvoergaten

Precisie spuit-off-line selectieve golfsoldeermachine voor kleine batches DIP-doorvoergaten

Merknaam:	HSTECH
Modelnummer:	SW‑320YT/450YT
Moq:	1 st
Prijs:	negotiable
Betalingsvoorwaarden:	T/T
Toeleveringsvermogen:	1 Instellen

Gedetailleerde informatie

Productbeschrijving

Gedetailleerde informatie

Plaats van herkomst:

China

Certificering:

CE,ISO

Productnaam:

Selectieve Golf Solderende Machine

PCB-dikte:

0,8-3 mm

Luchttoevoerdruk:

0,5-0,7 MPa

Capaciteit fluxtank:

2 liter

Voorverwarmend vermogen:

Infrarood 1 kW

Garantie:

1 jaar

Verpakking Details:

Houten

Levering vermogen:

1 Instellen

Markeren:

precisie golfsoldeermachine

off-line selectieve soldeerrobot

kleine batch DIP-doorvoergatenproductie

Productbeschrijving

High-precision Spraying Off-line Selective Wave Soldering Machine voor kleine partij DIP door-gat productie

Productoverzicht

De HSTECH off-line selectieve golfsoldeermachine is ontworpen voorDIP-plug-in soldering voor kleine batches, van gemengde soortenDit geïntegreerde systeem combineert fluxspraying, infraroodvoorverwarming en selectief golfsolderen in één compacte eenheid, waardoor snelle productie start zonder aangepaste armaturen.

De apparatuur beslaat slechts ongeveer 1 m2 vloeroppervlak en bespaart waardevolle werkplaatsen.de stroomDe machine levert bijna 100% door-gat tin penetratie met soldeerrendement hoger dan 98%,het leveren van een kosteneffectieve PCBA-soldeeroplossing voor autogeheerelektronica, industriële controle en medische elektronica.

Gecontroleerd doorIndustriële pc'sDe machine ondersteunt offline visuele programmering. De operator kan de programmering op kantoorcomputers uitvoeren en bestanden rechtstreeks naar de machine importeren voor productie.Videobewaking in realtime en automatische opsporing van de golfhoogte zorgen voor zichtbare soldeerprocessen en vereenvoudigde inbedrijfstellingDe volledig van titanium vervaardigde soldeerpot biedt uitzonderlijke corrosiebestandheid tegen gesmolten soldeer met een snel loskoppelend ontwerp voor gemakkelijk onderhoud.

Belangrijkste voordelen

Flexible productie, geen bevestiging vereist:PCB's met een veilige vrijheid kunnen rechtstreeks worden gelast zonder kosten voor aangepaste gereedschappen voor het nemen van nieuwe producten.
Ultra lage exploitatiekosten:De capaciteit van de soldeerpot van 15 kg genereert slechts 0,2 kg soldeerschroot per 8-uursploeg.5 kW vermindert het energieverbruik aanzienlijk in vergelijking met traditioneel golfsolderen.
Superieure soldeerkwaliteit:Infraroodvoorverwarming aan beide zijden (boven en beneden) met gesynchroniseerde voorverwarming en soldering minimaliseert de thermische schok voor warmtegevoelige componenten.Automatische uitlijning en hoogtemeting zorgen voor een stabiele soldeerstroom met een 100% penetratie door het gat en een rendement van meer dan 98%. N2-bescherming (99,999% zuiverheid) zorgt voor heldere soldeerslijpen met minimale oxidatie.
High-precision Spraying & Soldering System:Originele Japan Lumina 0,5 mm precieze flux sproeipijp. Verwisselbare soldeerpijpen van φ3 mm-φ20 mm met op maat gemaakte afmetingen,met speciale sproeiers voor elk gewricht om de fluxdosering en de soldeertijd nauwkeurig te regelen.
Intelligente software en visuele monitoring:Offline beeldgebaseerde programmering maakt het mogelijk om PCB-graphics te importeren om soldeerpaden te tekenen.
Compacte voetafdruk en eenvoudig onderhoud:Met een vloeroppervlakte van ongeveer 1 m2 met snel losse soldeerpot en gecentraliseerde bedrading zijn vloeibare gasmodules fysiek geïsoleerd van de elektrische kast om de veiligheid te vergroten en het onderhoudswerk te vereenvoudigen.

Technische specificaties

Specificatie	SW-320YT	SW-450YT
Toepasselijke PCB-grootte	50 × 50 ~ 320 × 250 mm	50 × 50 ~ 450 × 400 mm
PCB-dikte	0.8-3 mm; pinlengte <3 mm	0.8-3 mm; pinlengte <3 mm
Hoogte van het onderdeel	Bovenzijde < 100 mm / onderzijde < 50 mm	Bovenzijde < 100 mm / onderzijde < 50 mm
Maximaal PCB-gewicht (met onderdelen)	≤ 5 kg	≤ 5 kg
Loperpot	Volledige titaniumlegering, 15 kg capaciteit, 1,8 kW vermogen	Volledige titaniumlegering, 15 kg capaciteit, 1,8 kW vermogen
Verwarmingsvermogen	Infrarood 1 kW	Infrarood 1 kW
Totaal vermogen	AC 220V, 3,5 kW	AC 220V, 3,5 kW
Nitrogeenbehoefte	Zuiverheid 99,999%; druk 0,5 MPa; verbruik 20-30 L/min	Zuiverheid 99,999%; druk 0,5 MPa; verbruik 20-30 L/min
De capaciteit van de vloeistoftank	2 liter	2 liter
Luchttoevoerdruk	00,5-0,7 MPa	00,5-0,7 MPa
Soldeerpijp Inner Dia.	φ3-φ20 mm, op maat gemaakt	φ3-φ20 mm, op maat gemaakt
Controlesysteem	Industriële PC+ (Windows OS)	Industriële PC+ (Windows OS)
Programmeringsmodus	Online / offline beeldvisueel programmeren	Online / offline beeldvisueel programmeren
Gewicht van de machine	120 kg (inclusief soldeer van 15 kg)	150 kg (inclusief soldeer van 15 kg)
Externe afmeting (met monitor)	750 × 950 × 1350 mm	880 × 1280 × 1350 mm

Toepassingssectoren

Industriële controle PCBA, automobielelektronica, beveiligingsapparatuur, medische elektronica, voedingsmodules, communicatie-modules, kleine partij DIP door-gat assemblage en nieuwe productmonsterneming.
