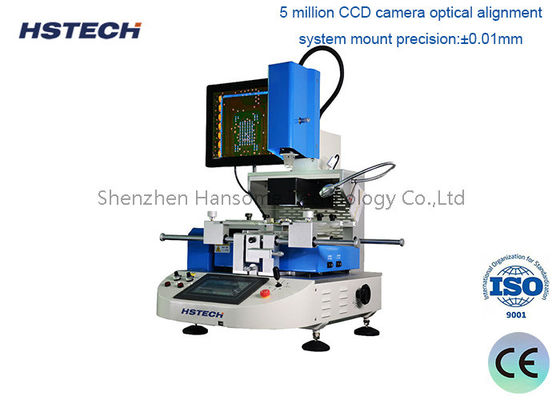

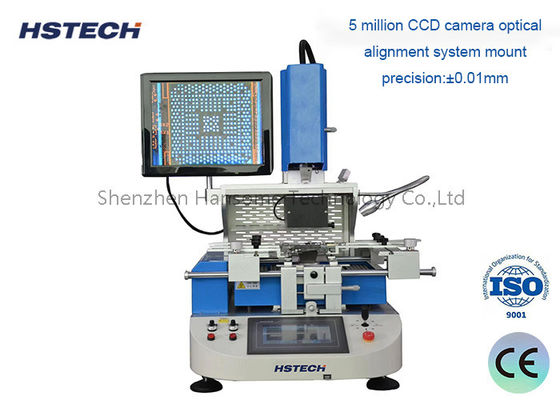

Hoge precisie BGA-reworkstation met CCD-kleurenoptisch uitlijningssysteem en ±0,01 mm montageprecisie voor BGA-chipreparatie van mobiele telefoons

Merknaam:	HSTECH
Modelnummer:	HS-700
Moq:	1 set
Prijs:	negotiable
Betalingsvoorwaarden:	T/T, Western Union
Toeleveringsvermogen:	100 stuks per maand

Gedetailleerde informatie

Productbeschrijving

Gedetailleerde informatie

Plaats van herkomst:

China

Certificering:

Productnaam:

Mobiele telefoon BGA-herwerkingsstation

Garantie:

1 jaar

Controle:

touchscreen

Plc:

Mitsubishi

Relaismerk:

Schneider

Opto-elektronische schakelaar:

OMRON

Materiaal:

Aluminiumlegering

Voorwaarde:

Nieuw

Dikte:

0.3 - 5 mm

Signaal:

Smema

Sollicitatie:

Elektronische Assemblage

Kleur:

Zilver

Controlesysteem:

Plc

OEM/ODM:

beschikbaar

Totaal vermogen:

2600w

Voeding:

AC220V

Luchtdruk:

4-6bar

Montage nauwkeurigheid:

±0,01 mm

Type:

Automatisch

Gewicht:

30 kg

Verpakking Details:

Houten verpakking

Levering vermogen:

100 stuks per maand

Markeren:

±0

01 mm montagenauwkeurigheid BGA Rework Station

CCD-kleur optisch uitlijningssysteem BGA-chipreparatiemachine

Productbeschrijving

Hoge-precisie CCD-kleurbalansysteem met stapsmotor voor mobiele telefoon BGA-herwerking

Geavanceerd 5-modus stappenmotor CCD kleur uitlijning systeem ontworpen voor precisie mobiele telefoon BGA herwerkingen met uitzonderlijke nauwkeurigheid en betrouwbaarheid.

Technische specificaties

Specificatie	Detail
Model	HS-700
Stroomvoorziening	AC 100V / 220V±10% 50/60Hz
Totaal vermogen	2600 W
Verwarmingskracht	Verwarming van de bovenkant 1200W (maximum), onderverwarming van de onderkant 1200W (maximum)
Elektrische onderdelen	Rijmotor + slimme temperatuurregelaar + kleuren touchscreen
Temperatuurcontrole	Hoogprecisie K-sensor + gesloten lusregeling + onafhankelijke temperatuurregulator (precisie ± 1°C)
Sensor	1 stuk
Positioneringsmethode	V-vormige pcb-ondersteuning + externe universele armaturen + laserlicht voor centering en positionering
Algemene afmetingen	L450 mm × W470 mm × H670 mm
PCB-grootte	Maximum 140 mm × 160 mm, Min 5 mm × 5 mm
BGA-grootte	Maximaal 50 mm × 50 mm, Min 1 mm × 1 mm
Toepasselijke PCB-dikte	0.3 - 5 mm
Toenemende nauwkeurigheid	±0,01 mm
Gewicht van de machine	30 kg
Gewicht van de bergchip	150 g
Werkwijzen	Vijf: semi-automatisch/handmatig/verwijderen/monteren/lassen
Toepassing	Chip / telefoon moederbord reparatie

Belangrijkste kenmerken

5 veelzijdige werkwijzen voor flexibele bediening
15-inch HD LCD-scherm voor een helder beeld
7-inch HD kleuren touchscreen interface
Precisie-stapmotorbesturing
Geavanceerd CCD-kleuroptisch uitlijningssysteem
Temperatuurnauwkeurigheid binnen ±1°C
Montageprecisie binnen ±0,01 mm
Uitzonderlijk succespercentage van reparatie: 99%+
Onafhankelijk ontwikkeld enkelchipbesturingssysteem

Hoofdconfiguratie

Vijf werkwijzen voor uitgebreide functionaliteit
onafhankelijk ontwikkelde microcontrollerbesturing
High-precision stappenmotor
7.2-inch echt kleuren touchscreen display
Infraroodlaserlamp positioneringssysteem
Optische uitlijning voor nauwkeurige installatie

Voordelen van het systeem

Automatische zuig- en installatiecapaciteit
Ingebouwde vacuümpomp draait 90° voor nauwkeurige aanpassing van het mondstuk
Geïntegreerd druktoetsapparaat voorkomt beschadiging van PCB en BGA
Meerdere vacuümzuigbekers met verschillende sproeiers voor verschillende chips

Foto's van producten
