| Plaats van herkomst: | China |
| Merknaam: | HSTECH |
| Certificering: | CE,TUV |
| Modelnummer: | HS-CC300 |
| Min. bestelaantal: | 1 set |
|---|---|
| Prijs: | Negotiable |
| Verpakking Details: | Houten behuizing, met schuim erin |
| Levertijd: | 10-20 dagen |
| Betalingscondities: | L/C, D/P, T/T, Western Union, MoneyGram |
| Levering vermogen: | 100 sets per maand |

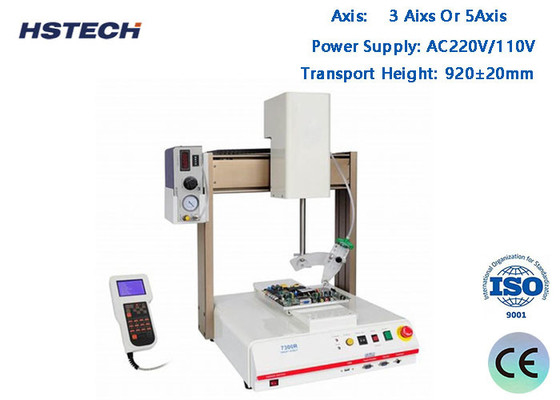

| Productnaam: | 3Axis selectieve Deklaagmachine | Achsen: | 3 axes of 5 axes |
|---|---|---|---|
| Stroomvoorziening: | AC220V/110V | Transporthoogte: | 920±20mm |
| Gewicht van de machine: | 600 kg | Machina dimensie: | 1060x1200x1700 mm |

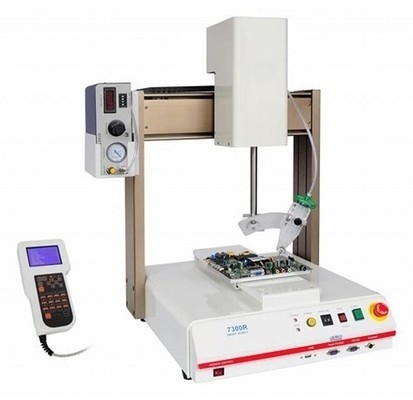

Automatische selectieve conformal coating machine voor PCBA SMT Backstage proces
Inleiding van het product
1. X, Y, Z as aandrijving platform neemt precisie kogelschroef met Fuji servomotor.
2. Selectieve coating voor verschillende soorten PCB bereiken.
3Rechte lijn, cirkel, boogcoating en afgifte.
4. kan effectief en gelijkmatig de rand van de componenten coaten, het spray schaduw effect elimineren.
5. nauwkeurigheid: ± 0,02 mm.
6Met hoge snelheid, hoge betrouwbaarheid, hoge stabiliteit van de transmissie en het besturingssysteem.
7. 2 kleppen kunnen automatisch sproei- en coating-actie schakelen, om een PCB-coatingproces met een hoge dichtheid te bereiken.
8. Met slimme automatische breedte aanpassingsfunctie (automatisch aanpassen na het invoeren van de bordbreedte).
Specificatie van de machine
| Naam van het product | Selectieve conformcoatingsmachine |
| Model | HS-CC300 |
| Transmissiehoogte | 920±20 mm |
| Breedte van het transportband | 50-450 mm/of op maat |
| Transmissie | L naar R, of R naar L |
| Hoogte van het onderdeel | maximaal 100 mm op en neer |
| Grootte van de rand van het PCB-bord | ≥ 5 mm |
| Transportsnelheid | 0-12000 mm/min |
| 3 As aandrijving snelheid | 800 mm/s |
| Herhalingsnauwkeurigheid | ±0,02 mm |
| Programma's voor opslag | maximaal 1000 |
| Stroomvoorziening | AC220/110V |
| Luchtdruk | 4-kgf/cm2 |
| Kleefreservoir | 10L, handmatig roeren |
| Besturingsmodus | Industriële PC+Motion-besturingskaart |
| Lineaire geleidingsregeling | Intelligente aanpassing |
| Programmeringsmodus | Manuele onderwijs |
| Communicatiepoort | SMEMA |
| Lichtbron | Zelf uitgeruste lichtbron |
| Verlichtingsbron voor detectie | Zelf uitgerust |
| Software | Windows+coating software |
| Bestuursmotor | Stepmotor ((2 stuks) |
| 3-assige rijmodus | Servomotor + schroevendrijver-module + Elektrische cilinder |
| Aantal rubberventielen | 1 spuitklep+ 1 afgietklep |
| Breedte van het spuitmiddel | 3-20 mm |
| Bespuitingsmethode | Automatisch |
| Totaal vermogen | 2.6 kW |
| Machinekorps | van roestvrij staal |
| Gewicht van de machine | 600 kg |
| Afmetingen van de machine | 1060x1200x1700 mm |
