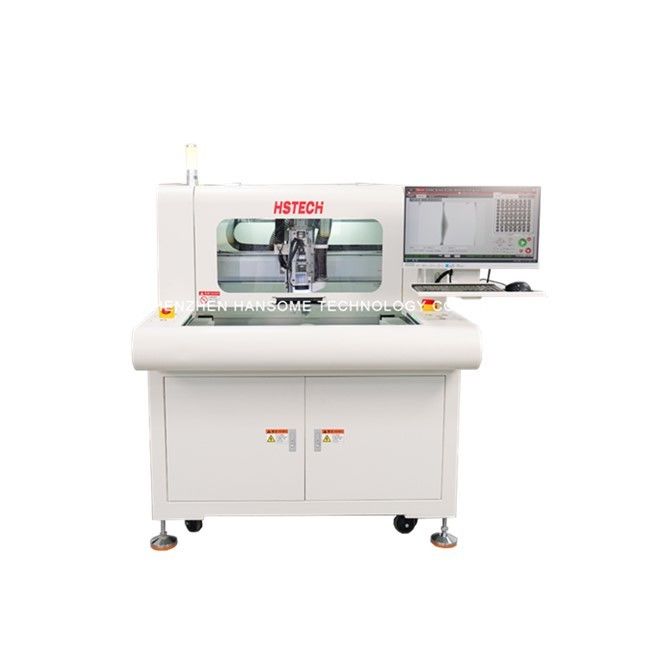

Twin Table Automatic Spindle Bit Routing PCB Depaneling Router Machine

Merknaam:	HSTECH
Modelnummer:	RT-350/RT360
Moq:	1 set
Prijs:	negotiable
Betalingsvoorwaarden:	D/P, T/T, Western Union, MoneyGram
Toeleveringsvermogen:	20 sets per maand

Gedetailleerde informatie

Productbeschrijving

Gedetailleerde informatie

Plaats van herkomst:

China

Certificering:

Naam van het product:

De Routermachine van PCB Depaneling

Kleur:

Wit

Platform:

Dubbel.

Snijgereedschap:

Routing bits

Operatiesysteem:

Windows

Verzamelen van stof:

Stofcollector

Garantie:

1 jaar

Spanning:

AC220V 50Hz

Verpakking Details:

Houten verpakking met schuim

Levering vermogen:

20 sets per maand

Markeren:

Automatische spindel pcb-depaneleringsroutermachine

Twin Table PCB Depaneling Router Machine

Bit Routing PCB Depaneling Router Machine

Productbeschrijving

Twin Table Automatic Spindle Bit Routing PCBA Depaneling Router Machine

Hoofdkenmerken
1.Chinese/Engelse software bedieningssysteem
2.Duitse merk Basler hogesnelheid camera gehele bord fotografie programmeringsmodus
3.Uitgerust met automatische routing tool ((bit) changing, break tool detection, tool height correction function
4.Dual-tafelwerk continu om de productie-efficiëntie te verbeteren

Specificatie

Model van de machine	NT1 gewassen	BT1 deeltjes	RT-verbinding	RT-vervaardiging
PCB-snijgrootte	340*360 mm	340*360 mm	340*360 mm	350*250 mm
Snijvoorwerp	Lijnen, punten, bogen, cirkels, enz.	Lijnen, punten, bogen, cirkels, enz.	Lijnen, punten, bogen, cirkels, enz.	V-groef, stempelgat, cirkelvormig punt, enz.
Snijtafel	Tweelingtafel	Tweelingtafel	Tweelingtafel	Tweelingtafel
Snijnauwkeurigheid	± 0,08 mm	± 0,05 mm	± 0,05 mm	± 0,05 mm
Herhalingsnauwkeurigheid	± 0,015 mm	± 0,01 mm	± 0,01 mm	± 0,01 mm
Maximale bewegende snelheid van de as	X,Y1,Y2:1000mm/s,Z-as:800mm/s	X,Y1,Y2:1000mm/s,Z-as:800mm/s	X,Y1,Y2:1000mm/s,Z-as:800mm/s	X,Y1,Y2:1000mm/s,Z-as:800mm/s
Spindel	Chinees merk	Chinese merk/NSK-spindel (facultatief)	Japan NSK/Duitsland Sycotec	V-blad + spindel van Chinese merk
Werktuigwisselmodus	Handmatige gereedschapswisseling	Handmatige gereedschapswisseling	Automatisch	Handmatige gereedschapswisseling
Spindle routing snelheid	Maximum: 60000 tpm	Maximum: 60000 tpm	Maximum: 60000 tpm	Maximum: 60000 tpm
Werktuigdetectie	Automatisch insinken van gereedschappen, het breken van gereedschappen	Automatisch insinken van gereedschappen, het breken van gereedschappen	Automatische detectie van het zinken van gereedschap, het breken van gereedschap en het schuiven van gereedschap	Automatische detectie van het zinken van gereedschap, het breken van gereedschap en het schuiven van gereedschap
Snij snelheid	5 ̊100 mm/s verstelbaar	5 ̊100 mm/s verstelbaar	5 ̊100 mm/s verstelbaar	5 ̊100 mm/s verstelbaar
PCB-snijdikte	0.3-3.0MM	0.3-3.0MM	0.3-3.0MM	0.3-3.0MM
Programmeringsmethode	Foto's maken, tekenen, lijntjes leren.	Foto's maken, tekenen, lijntjes leren.	Foto's maken, tekenen, lijntjes leren.	Foto's maken, tekenen, lijntjes leren.
Controlemethode	PC-precisie 4-asbesturing	PC-precisie 6-asbesturing	PC-precisie 6-asbesturing	PC-precisie 6-asbesturing
X,Y1,Y2,Z aangedreven motor	Chinese merk servo driver	Panasonic A6 servo driver	Panasonic A6 servo driver	Panasonic A6 servo driver
Geschikte grootte van routingbits	0.8 ∼3.0 mm	0.8 ∼3.0 mm	0.8 ∼3.0 mm	0.8 ∼3.0 mm
Stroomvoorziening	AC220V 50/60HZ enkelfasig	AC220V 50/60HZ enkelfasig	AC220V 50/60HZ enkelfasig	AC220V 50/60HZ enkelfasig
Maatwerkgrootte	LWH (met een lengte van 180 mm1180 mm1350 mm)	LWH (met een lengte van 180 mm1180 mm1350 mm)	LWH (met een lengte van 180 mm1180 mm1350 mm)	LWH (met een lengte van 180 mm1180 mm1350 mm)
Gewicht van de machine	800 kg	800 kg	800 kg	800 kg
Vermogen van de stofreiniger	3 pk	3 pk	3 pk	3 pk
Stroomvoorziening voor stofzuivering	AC380V 3-fase	AC380V 3-fase	AC380V 3-fase	AC380V 3-fase
Afmetingen zonder stof	LWH (665 mm635 mm1610 mm)	LWH (665 mm635 mm1610 mm)	LWH (665 mm635 mm1610 mm)	LWH (665 mm635 mm1610 mm)
Gewicht van de stofreiniger	155 kg	155 kg	155 kg	155 kg
Methode voor stofreiniging	Reiniging van de bovenkant/onderkant (optioneel)	Reiniging van de bovenkant/onderkant (optioneel)	Reiniging van de bovenkant/onderkant (optioneel)	Reiniging van de bovenkant/onderkant (optioneel)

Hoofdkenmerken
1.Informatie over het apparaat

Toont informatie over de status van de machine, met inbegrip van het gebruik van camera's, lichtbronnen, gereedschappen, enz.

2- Programma-editor.
In deze modus kan de snijlijn snel en nauwkeurig worden bewerkt met behulp van de beeldonderwijsmethode.

3.Systeemprogramma
In deze modus hoeft de gebruiker alleen het start- en eindpunt in te stellen en zal de machine het hele snijproces automatisch voltooien.

4.Positiecorrectie
In deze interface kunt u de positie instellen. Wanneer de positie is bereikt, zal de machine automatisch detecteren en stoppen.

5.Manuele modus
In deze modus kan de gebruiker handmatig verschillende acties van de machine bedienen, waaronder X/Y-asbewegingen, gereedschapsrotatie, enz.

6- Behoud de instellingen.
In deze interface kunt u het werklogboek van de machine bekijken, met inbegrip van productiedatum, werktijden, storingsgegevens, enz.

7.Procesparameters
In deze interface kunt u verschillende parameters van de machine instellen, waaronder cameraparameters, lichtbronparameters, gereedschapparameters, enz.

Voordelen

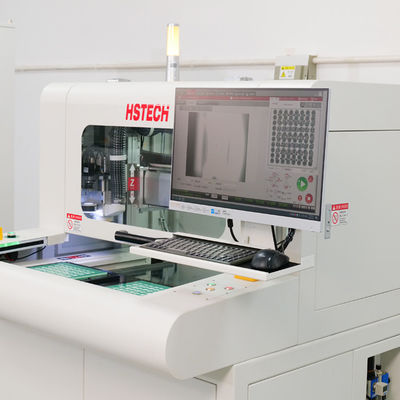

Twin tafel door de Duitse high speed camera om de hele bord fotografie uit te voeren dan programmering, totaal anders met traditionele programmering methode.Great verminderen van de programmering tijd.

Twin Table Automatic Spindle Bit Routing PCB Depaneling Router Machine 0

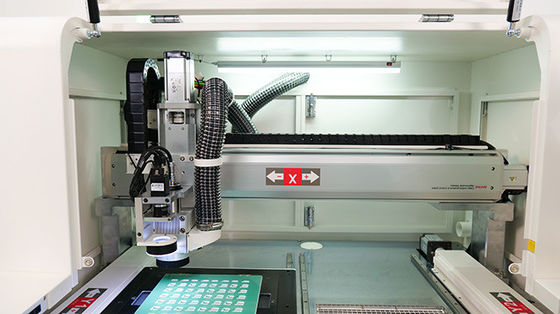

Uitgerust met automatische routing tool ((bit) changing, break tool detection, tool height correction function.

Twin Table Automatic Spindle Bit Routing PCB Depaneling Router Machine 1

Automatische gereedschapscorrectiefunctie om bij het wisselen van gereedschappen problemen met hoogteafwijkingen te voorkomen

Twin Table Automatic Spindle Bit Routing PCB Depaneling Router Machine 2

Dubbele tafels werken continu om de productiviteit van de machine te maximaliseren

Twin Table Automatic Spindle Bit Routing PCB Depaneling Router Machine 3

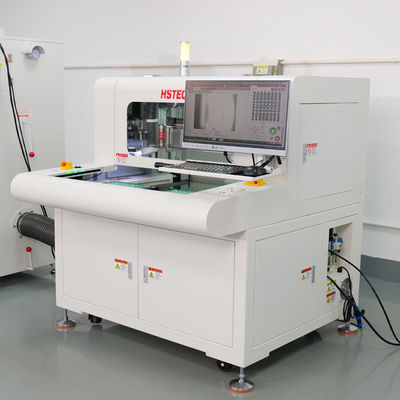

Machinekorps en stofverzamelaar

Twin Table Automatic Spindle Bit Routing PCB Depaneling Router Machine 5
