| Plaats van herkomst: | China |
| Merknaam: | HSTECH |
| Certificering: | CE |
| Modelnummer: | QL800A |
| Min. bestelaantal: | 1 set |
|---|---|
| Prijs: | Negotiable |
| Verpakking Details: | Houten verpakking met schuim |
| Levertijd: | 1 maand |
| Betalingscondities: | D/P, T/T, Western Union, MoneyGram |
| Levering vermogen: | 20 sets per maand |
| Productnaam: | PCB-routermachine | Kleur: | Wit |
|---|---|---|---|
| Platform: | Dubbel. | Snijgereedschap: | Vervaardiging uit produkten bedoeld bij de posten 8528 tot en met 8528 |
| Operatiesysteem: | Windows | Verzamelen van schroot: | Stofcollector |
| Garantie: | 1 jaar | Spanning: | AC380V 50Hz |

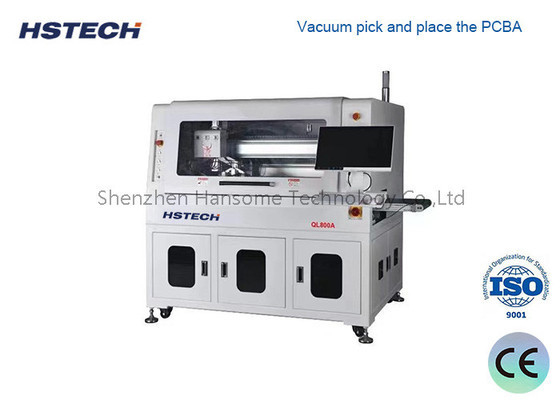

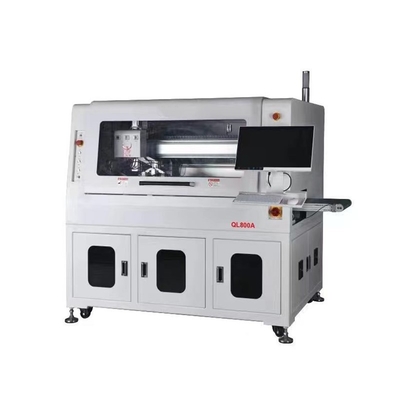

High-Performance PCB Router Machine voor snel en nauwkeurig snijden
Inleiding
Deze machine is een inline automatische PCBA routing machine, de PCBA bevestigd met jig voor automatische onderste zijdelingse routing,en na het routeren van de machine gebruik de spuitstuk zuig om te plukken en plaatsen van de PCBA met jig samen, wordt het gebruikt voor het scheiden van het stempelgat, de curve PCB en andere onregelmatig verbonden PCB's.
Kenmerken
1.Automatische werking: De PCB splitter heeft een geautomatiseerd besturingssysteem, waarmee geautomatiseerde snijprocessen kunnen worden bereikt.en de machine kan werken volgens de vooraf bepaalde methode, waardoor de productie efficiënter en nauwkeuriger wordt.
2.Hoog nauwkeurig snijden: De PCB splitter gebruikt geavanceerde snijtechnologie, die een hoog nauwkeurig snijden kan bereiken.Het kan PCB-platen in precieze vormen en maten snijden volgens vooraf ingestelde stroombanden en groottevereisten, waarbij de kwaliteit en consistentie van elk bord worden gewaarborgd.
3.Multifunktionaliteit: PCB-splitters hebben meestal meerdere snijmodi en -gereedschappen, die zich kunnen aanpassen aan verschillende soorten PCB-platen en snijbehoeften.met een breedte van niet meer dan 50 mm, cirkelvormig snijden, enz. om aan de snijbehoeften van planken met verschillende vormen te voldoen.
4.Hoge efficiëntie en kostenbesparing: de geautomatiseerde werking en de hoge precisie van de snijvermogen van PCB-splitters maken het mogelijk een efficiënte productie te realiseren.Het kan snel en nauwkeurig snijwerkzaamheden uitvoerenHet kan tegelijkertijd fouten en schade veroorzaakt door handmatige bewerkingen verminderen, de productiekwaliteit en betrouwbaarheid verbeteren.
5.Flexibiliteit en verstelbaarheid: PCB-splitters zijn zeer flexibel en verstelbaar.De operatoren kunnen de snijparameters aanpassen aan de werkelijke behoeften om zich aan te passen aan verschillende soorten en maten van PCB-platenDit maakt het geschikt voor de behoeften van kleine batch productie en maatwerk productie.
Technische details
| Model | QL800A | |
| Maximale PCB-grootte | 260x340 mm | |
| Min PCB-grootte | 50x50 mm | |
| PCB-dikte | 0.4-6 mm | |
| Transmissiehoogte | 900 ± 50 mm | |
| Vervoerrichting | Links naar rechts | |
| Transportsnelheid | 1500 mm/s (max) Instelling | |
| Laadmodus | Vervoergeleidingsspoor van het sectietype | |
| Aanpassing van de spoorbreedte | Automatisch | |
| Communicatie-interface | SMEMA | |
| PCB-positionering | Positionering van de armaturen | |
| Verzamelsysteem | Vacuümzuigopname | |
| Snijspindel/snelheid | 60,000 rpm/min, Duitse merk ((optioneel 100.000 rpm/min, Duitse merk) | |
| Koeltype | Zelfkoud type | |
| Automatische gereedschapswisseling | niet-verplichte | |
| Breek het mes. | - Ja, dat klopt. | |
| Scheidingssnelheid | 5-100 mm/s | |
| Snijnauwkeurigheid | ± 0,05 mm | |
| Flesseringskit | φ0,8~φ3,0 rechtse rotatie, staal van wolfraam | |
| Herhalingspositie-nauwkeurigheid | ±0,1 mm | |
| Coördinatie van de snelheid | 1000 mm/s | |
| Type plaat | ESD-bandvervoer / batch-paneel forwarding unit | |
| Inzameling van afvalstoffen | Inzameling van afvalkasten | |
| Programmering van procedures | GERBER tekeningen importeren/bewerken programma via visueel systeem | |
| Luchtvoorziening | 5-8 kg/cm3 | |
| Stroomvoorziening | AC380V, 50/60Hz, 3 kW | |
| Maatwerkgrootte | 1500 x 850 x 1600 mm | |
| Gewicht | Ongeveer 800 kg | |
Maatwerkgrootte
Ondergrote routing en stofverzamelaar
Uitstekend CCD-systeem met beeldcamera, moritexlens en meet-niveau lichtbron, ter ondersteuning van machine kalibratie, compensatie en positionering,met een hoge stabiliteit en anti-verstoring capaciteit.
Omnipotentie vacuümzuigschok voor het plukken, plaatsen, lossen en produceren.
Het is een composiet ontladingssysteem, met behulp van de ESD antistatische band om het gescheiden product aan de bovenkant te vervoeren, en het afval wordt aan de onderkant vervoerd, wat veel ruimte bespaart.
Over verpakkingen
