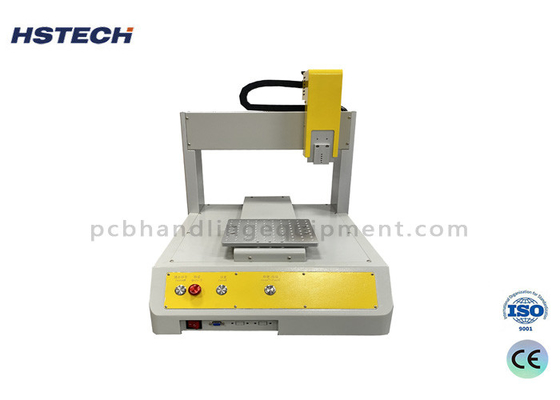

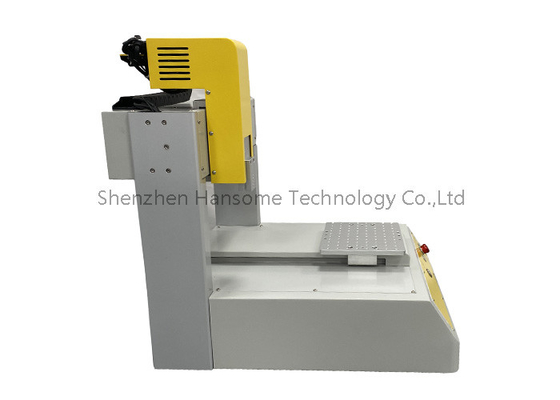

X- en Y-as Glue Dispensing Machine Eenvoudige bediening Eénplatform Klein type Voor elektronische assemblage

Eenvoudige bediening Eénplatform Kleine lijm X Y-as dispenserende machine voor elektronische assemblage

Inleiding

De lijmverspreidingsmachine is een belangrijke uitrusting die wordt gebruikt in de elektronische industrie, de automobielindustrie en andere industrieën.Het wordt gebruikt om automatisch en nauwkeurig lijm of andere vloeistoffen op het oppervlak of delen van producten aan te brengen.

Eenvoudige en compacte structuur
De kleefmachine met een enkel platform heeft een enkel werkplatform. De algemene structuur is eenvoudiger en compacter dan de kleefmachine met meerdere platforms.met een kleine afdruk, geschikt voor kleine en middelgrote productielijnen.
Gemakkelijke en flexibele bediening
De lijmverspreidingskop kan zich vrij bewegen langs de X/Y-as, en met programmeringscontrole kan het een precieze positionering en flexibele lijmverspreiding bereiken.,die gemakkelijk te bedienen is voor de werknemers.
Hoge en stabiele precisie van de lijmverdeling
De servomotor aandrijving en de hoge-precisie lijm dispensing klep kan micro-dispensing te bereiken, en de herhaalde positionering nauwkeurigheid is zo hoog als ± 0,01 mm.De kwaliteit van de lijm is stabiel en betrouwbaar.
Breed toepassingsgebied
De kleefmachine met een enkel platform kan worden gebruikt voor het geven van lijm en de assemblage van verschillende producten zoals PCB-platen, elektronische componenten en auto-onderdelen.Het is geschikt voor een verscheidenheid aan lijmen zoals warm gesmolten lijm, UV-lijm en geleidende lijm.
Makkelijk te integreren automatisering
Het ontwerp met één platform is geschikt voor integratie met automatisch laden en lossen, detectie en andere apparatuur om de automatisering van de productielijn te realiseren.
Lage onderhoudskosten
In vergelijking met meerassige modellen zijn de structuur en het systeem van eenplatform dispensers eenvoudiger, hebben lagere onderhoudskosten en zijn geschikt voor kleine en middelgrote ondernemingen.


Model	HS-D441
Stroomvoorziening	110V/220V 50-60Hz 350W
Kleefstofmengverhouding	11-10:1/Aangepast
Verspreidingssnelheid	10-150g/5s ((gebaseerd op een lijmverhouding van 1: 1)
Precieze afgifte	Lijmhoeveelheid ± 1%, Lijmhoeveelheid ± 1%
Werkbereik X/Y/Z	400*400*100mm ((Z-as kan worden gedraaid)
XYZ snelheid	Maximaal 300 mm/s
Aandrijfsysteem	Stapmotor + timinggordel
Herhaalbaarheid	±0,02 mm
Patroon	Lijnen, cirkels, bogen, continue paden, 3D lineaire interpolatie
Precisie van de potten	Hoeveelheid ± 1%, verhouding: ± 1%
Programmeren	Onderwijs hanger
Controle	PLC's
Leekbestendige functie	Valve met vacuümapparaat
Documentondersteuning	CAD, CorelDRAW
Gewicht	30 kg
Afmeting ((L*W*H)	48 x 64 x 60 cm



Toepassing
