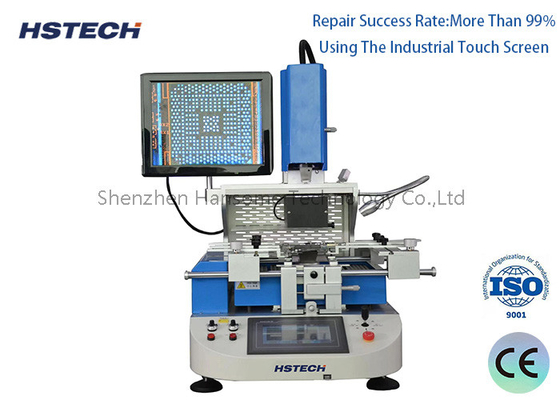

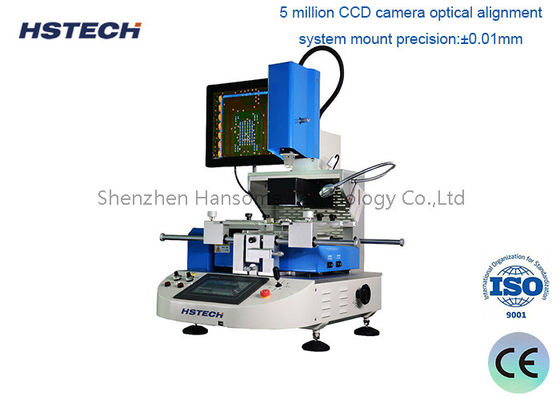

High Speed Touch Screen BGA Rework Station met 5 modi Stapmotor CCD Kleur

BGA-herwerkingsstation:

BGA-herwerkingsstations zijn gespecialiseerde apparatuur die wordt gebruikt om BGA-componenten op printplaten (PCB's) te verwijderen en te vervangen.
BGA-componenten zijn integratiecircuits (IC's) die op het oppervlak worden gemonteerd en die een raster van soldeerballen aan de onderzijde hebben, wat bij reparatie en herwerking unieke uitdagingen oplevert.

Belangrijkste onderdelen:
Precisieverwarmingssysteem: meestal gebruikt infrarood (IR) of hete lucht om het BGA-component selectief te verwarmen voor veilig verwijderen en installeren.
Werktuigen voor het verwijderen en plaatsen van componenten: gebruik vacuümspuitstukken of andere gespecialiseerde hulpmiddelen om het BGA-component voorzichtig op te tillen en te plaatsen.
Alignment- en visiesystemen: zorgen voor een precieze uitlijning van het BGA-component tijdens de plaatsing, vaak met behulp van camera's en software.
Herwerkingsplatformen: zorgen voor een veilige en temperatuurgecontroleerde omgeving voor het herwerkingsproces.

Herbewerkingsproces:
Voorbereiding: het PCB wordt bevestigd aan het herbewerkingsplatform en het gebied rond het doel BGA-component wordt voorbereid op herbewerking.
Verwarming: Het verwarmingssysteem wordt gebruikt om het BGA-component geleidelijk op te warmen, waardoor de soldeerballen smelten en het onderdeel kan worden verwijderd.
Verwijdering: het onderdeel wordt met behulp van gespecialiseerde gereedschappen zorgvuldig van het PCB verwijderd, zonder de onderliggende pads of sporen te beschadigen.
Reiniging: De PCB-pads worden gereinigd om residuele soldeer of vloeistof te verwijderen, zodat het nieuwe onderdeel een schoon oppervlak krijgt.
Nieuwe componentenplaatsing: het vervangende BGA-component wordt nauwkeurig uitgelijnd en op het PCB geplaatst en vervolgens met behulp van het verwarmingssysteem opnieuw gestroomd.

Toepassingen:
Elektronische reparatie en herwerking: vervanging van defecte of beschadigde BGA-componenten op PCB's, zoals die in consumentenelektronica, industriële apparatuur en ruimtevaart- / defensie-systemen.
Prototype wijzigingen: het toelaten van ingenieurs om snel en nauwkeurig BGA-componenten tijdens de productontwikkelingsfase te herwerken.
Productieondersteuning: Het mogelijk maken van de herbewerking van BGA-onderdelen tijdens kleine of batchproductie.
