4 Assen Schroefbindingsmachine Dubbel Y-platform met zuigvoer

4 Assen Schroefbindingsmachine Dubbel Y-platform met zuigvoer

Merknaam:	HSTECH
Modelnummer:	HS-SL5331
Moq:	1 set
Prijs:	negotiable
Betalingsvoorwaarden:	T/T, Western Union, MoneyGram
Toeleveringsvermogen:	100 stuks per maand

Gedetailleerde informatie

Productbeschrijving

Gedetailleerde informatie

Plaats van herkomst:

China

Certificering:

Naam van het product:

4 Assen schroefbindingsmachine

Voeding:

Zuigvoeding

Schroefvoeder:

Eén of twee op maat

Schroeven compatibel:

M1-M6, of op maat

Bewegingsbereik:

500*300*300*100 mm

Materiaal:

Aluminium

Verpakking Details:

Houten verpakking

Levering vermogen:

100 stuks per maand

Markeren:

4 Assen schroefbindingsmachine

Doppel Y-platform schroefbindingsmachine

Schroefbindingsmachine met zuigvoeding

Productbeschrijving

4 Assen Schroefbindingsmachine Dubbel Y-platform met zuigvoeding

Inleiding

Deze schroefmachine is een veelgebruikte schroefbindingsmachine, compatibel voor vele industrieën, smart phone, pc, elektrisch apparaat, meubelindustrie, enz. Het is een 4-assige schroef slotmachine,met twee werkstations, één schroefdraaier en één voedingsapparaat, de gehele machine bevat een voedingssysteem en een schroefvergrendelingssysteem, het voedingsdeel dat verantwoordelijk is voor de schroefmachine,is een relatief eenvoudig soort schroef in een rij gerangschikt met het doel de werkdoeltreffendheid te verbeteren.

Kenmerken

1, Veel gebruikt, klein volume, kan de automatische productielijn aansluiten, handig voor product vervanging.
2, met intelligente inspectiefunctie, inspectie miss vergrendeld, onstabiel vergrendeld, losse schroef enzovoort.

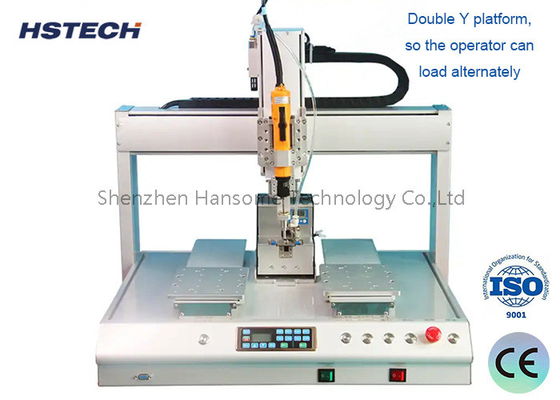

3, dubbel Y-platform, zodat de operator afwisselend kan laden

4, 4 As operatie, bewegende bereik 500*300*300*100mm.
5, hoge mate van automatisering, eenvoudige bediening die het personeel snel kan beheersen en debuggen.
6, aanraakscherm display of leren hanger programmeerbaar bereiken meer bewerkingen, na het instellen van de programmering, kan de machine in productie worden gebracht, ook gemakkelijk voor het beheer.

7Eenvoudige bediening, operator kan meerdere machines tegelijkertijd bedienen.

8, met de functie van lekdetectie, als een schroef niet op zijn plaats is gevuld, kan het continu worden gevuld of alarmverwerking starten.

Mechanische structuur
Het ontwerp van de 4-DOF-robotarm, met inbegrip van drie lineaire assen X/Y/Z en R-rotatie-as
De mechanische structuur is compact en neemt een klein gebied in, geschikt voor integratie in de productielijn
Gebruikt hoge sterkte, lage traagheid lagers en transmissie onderdelen, flexibele en efficiënte beweging

Intelligent besturingssysteem
Geïntegreerde industriële PLC-controller, ondersteunt meerdere programmeertalen
Uitgerust met interactief touchscreen tussen mens en computer, eenvoudig te bedienen interface
Met intelligente functies zoals automatische identificatie van de schroefpositie en optimalisatie van de schroefstrekkingsparameters

Schroefklemsysteem
Gebruikt hoge-precisie elektrische schroevendraaier hoofd en uitgerust met koppel sensor
Ondersteunt meerdere trekmodus zoals constante kracht en constante snelheid om de trekkwaliteit te garanderen
Programmabele besturing van het trekmoment, de snelheid en andere parameters, geschikt voor schroeven van verschillende specificaties

Visueel geleidingssysteem
Geïntegreerde high-definition CCD-camera voor automatische identificatie van de positie van het schroefgat
Gecombineerd met machine vision algoritme, automatisch corrigeert schroef strenger pad
Kan de status van het aanscherpen van de schroef detecteren en tijdig feedback en aanpassing geven

Toepassingsscenario's
van de soort gebruikt bij de vervaardiging van elektrische apparaten
Bijvoorbeeld assemblage van kleine elektronische producten zoals mobiele telefoons, computers en huishoudelijke apparaten
Kan ook worden gebruikt voor het monteren van bevestigingsmiddelen in industrieën zoals auto's en luchtvaart

Specificatie

Model	HS-SL5331
Vervaardigingsnaam	Automatische schroefvergrendelingsmachine met 4 assen
Bewegende bereik ((X/Y1/Y2/Z)	500300300*100 mm
Bewegingssnelheid op de as X/Y1/Y2	Gesloten lusmotor: 1-800 mm/s
Z-as bewegende snelheid	Gesloten lusmotor: 1-300 mm/s
Maximale belasting op as X/Y1/Y2	Motor met gesloten lus: 5 kg
Z-as maximale belasting	Motor met gesloten lus: 3 kg
Stroomvoorziening	AC110V/220V, 50/60Hz
Herhalingsnauwkeurigheid	±0,02 mm
Ondersteunend document	CAD CorelDraw
geschikte schroeven	M1-M6
Afmetingen van de machine	746585800 mm
Gewicht van de machine	65 kg

Hoofdstukken merk

1, Motor: Shinano 2, Gids: Hiwin 3, Foto-elektrische schakelaar: Omron 4, Energiebron: Meanwell

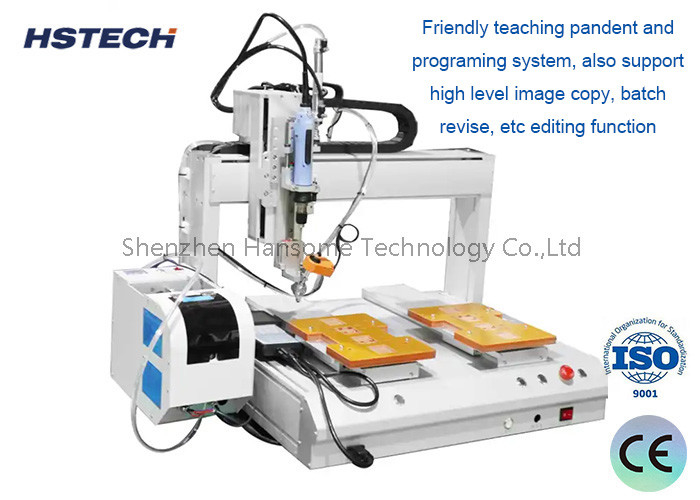

4 Assen Schroefbindingsmachine Dubbel Y-platform met zuigvoer 0
