Hoogprecisie schroefbindingsmachine voor geautomatiseerde schroefassemblage met complexe positionering

Hoogprecisie schroefbindingsmachine voor geautomatiseerde schroefassemblage met complexe positionering

Merknaam:	HSTECH
Modelnummer:	HS-DH6331
Moq:	1 set
Prijs:	negotiable
Betalingsvoorwaarden:	T/T, Western Union, MoneyGram
Toeleveringsvermogen:	100 stuks per maand

Gedetailleerde informatie

Productbeschrijving

Gedetailleerde informatie

Plaats van herkomst:

China

Certificering:

Naam van het product:

Schroefvergrendeling

Voeding:

Zuigvoeding

Achsen:

6 As

Schroeven compatibel:

M1-M6, of op maat

Bewegingsbereik:

500*300*300*100 mm

Materiaal:

Hoofdmateriaal Aluminium

Haven:

Shenzhen

OEM's:

- Ja, dat klopt.

Verpakking Details:

Houten verpakking

Levering vermogen:

100 stuks per maand

Productbeschrijving

Hoogprecisie schroefbindingsmachine voor geautomatiseerde schroefassemblage met complexe positionering

Beschrijving van de producten

Schroefvergrendelingsmachine:

De schroefmachine is een dubbele schroefdriver, dubbele platform, en zuigschroefvoerder automatische schroefvergrendeling machine, het gebruik van touch schroef en handmatig bewegen van de schroefkop om de locatie te doen,Het is een makkelijker programma., bespaart veel programmering tijd.

Het is een nieuw type schroef slotmachine die de traditionele handleiding onderwijs hanger programmering machine kan vervangen, het wordt veel gebruikt in de elektronica-industrie.

Compatibel voor schroeven van M1 tot M6, andere speciale schroeven, ook kan worden aangepast.

Kenmerken

1, Zuigvoeding, met één schroefvoeder en één vergrendelingshoofd.
2, Desktop en zichtbare werking, kan de automatische productielijn verbinden.
3, 6 Axis operation, bewegende bereik 600*300*300*100*100mm.
4, Ondersteunt meerdere schroefbakken in zuigmodus.

5, dubbele werkstation, verbetering van de productie-efficiëntie en vermindering van de arbeidskosten.
6, Gemakkelijk aanpasbaar voor M1-M6, gewoon door schroefgeleider te veranderen ((aanpassing beschikbaar).

7Eenvoudige bediening, operator kan meerdere machines tegelijkertijd bedienen.

8De machine kan honderden verwerkingsbestanden opslaan, elk bestand kan 1000 schroefbits ondersteunen, je kunt het oproepen wanneer je het gebruikt.

Functies en toepassingen:
Gebruikt in geautomatiseerde schroeven assemblage scenario's die hoge precisie en complexe ruimtelijke positionering vereisen.
Het kan gecoördineerde beweging van 3 lineaire assen en 3 roterende assen bereiken om schroeven flexibel te positioneren.
Het wordt veel gebruikt in de assemblage van complexe producten in de automobielindustrie, elektronica, huishoudelijke apparaten en andere industrieën.

Mechanische structuur:
6 onafhankelijk besturbare verbindingen, met inbegrip van 3 lineaire en 3 roterende assen.
Het wordt aangedreven door een servomotor en is uitgerust met een hoogprecisie-encoder om een precieze positionering te bereiken.
Aan het einde van de robotarm is een schroevendraaier geïnstalleerd om met precisie te kunnen draaien.
Uitgerust met een automatisch schroeftoevoerapparaat om het gehele schroefassemblageproces te voltooien.

Controlesysteem:
Industriële PLC's of bewegingscontrollers worden gebruikt voor gecentraliseerde besturing en programma's.
Het kan 3D ruimtelijke trajectplanning realiseren om een soepele en botsingvrije beweging van de robotarm te garanderen.
Het is uitgerust met een mens-machine-interface en kan het ontwerp, de opslag en het oproepen van besturingsprogramma's realiseren.
Het heeft real-time monitoring en feedback in meerdere dimensies zoals koppel, positie en snelheid.

Prestatie-eigenschappen:
6 graden vrijheid, die een verscheidenheid aan complexe ruimtelijke houdingen voor schroefassemblage kan realiseren.
Hoge herhaalbaarheid, meestal binnen ± 0,1 mm.
Hoog werkend rendement, tot 80-120 keer/minuut schroefmontage snelheid.
Geschikt voor schroeven van verschillende groottes en materialen, sterke compatibiliteit.
Een hoge mate van automatisering, waardoor de productie-efficiëntie en de productkwaliteit sterk worden verbeterd.

Specificatie

Model	HS-DH6331
Vervaardigingsnaam	Automatische schroefvergrendeling
Bewegende bereik ((X/Y1/Y2/Z)	600300300100100 mm
Bewegingssnelheid op de as X/Y1/Y2	Gesloten lusmotor: 1-800 mm/s
Z-as bewegende snelheid	Gesloten lusmotor: 1-300 mm/s
Maximale belasting op as X/Y1/Y2	Motor met gesloten lus: 5 kg
Z-as maximale belasting	Motor met gesloten lus: 3 kg
Stroomvoorziening	AC110V/220V, 50/60Hz
Herhalingsnauwkeurigheid	±0,02 mm
Ondersteunend document	CAD CorelDraw
geschikte schroeven	M1-M6
Afmetingen van de machine8	880585800 mm
Gewicht van de machine	120 kg

Hoofdstukken merk

1, Motor: Shinano

2, Gids: Hiwin

3, Foto-elektrische schakelaar: Omron

4, Stroomvoorziening: Meanwell

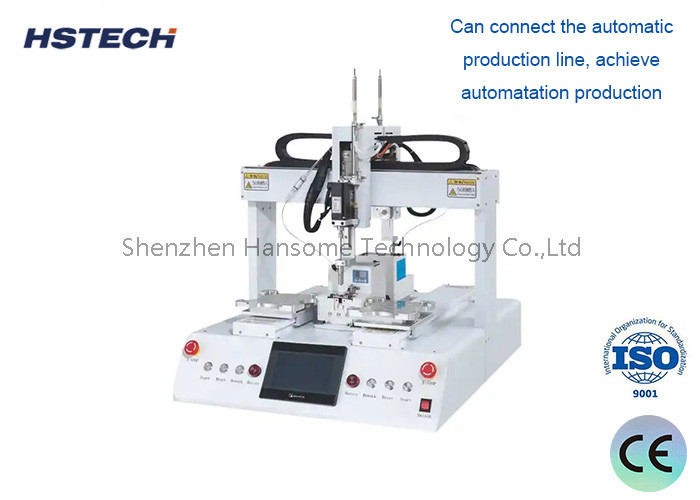

Hoogprecisie schroefbindingsmachine voor geautomatiseerde schroefassemblage met complexe positionering 0

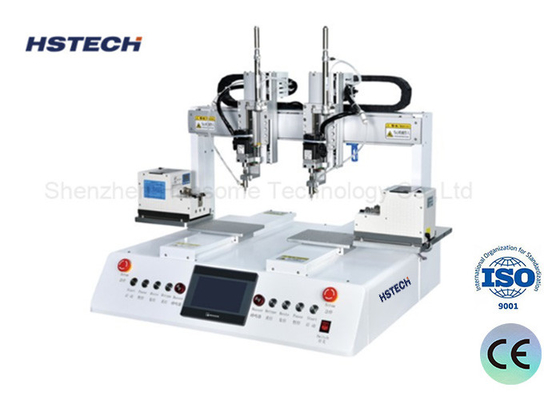

Hoogprecisie schroefbindingsmachine voor geautomatiseerde schroefassemblage met complexe positionering 2

Verpakking en levering

Posten	Schroefvergrendeling
Pakket	1 verpakking in één houten doos als veiligheid
Externe dimensie	8800585800 mm
Gewicht	ongeveer 120 kg
Aflevering	ongeveer 15-20 werkdagen
Betaling	D/P, T/T, Western Union, MoneyGram
Haven	Shenzhen
Verzending	A.Door koerier: 4-7 werkdagen bij speciale aanbieding
	B.Vliegtuig: 7 werkdagen op de aangewezen luchthaven
	C.Op zee: 20-25 werkdagen in de aangewezen haven
