High Precision Selective Auto Conformal Coating Machine met visueel in-line programmeringssysteem

Merknaam:	HSTECH
Modelnummer:	HS-H2
Moq:	1 st
Prijs:	negotiable
Betalingsvoorwaarden:	T/T
Toeleveringsvermogen:	1 Instellen

Gedetailleerde informatie

Productbeschrijving

Gedetailleerde informatie

Plaats van herkomst:

China

Certificering:

CE,ISO

Productnaam:

Selectieve conformcoatingsmachine

Transportband breedte:

50-450 mm (aangepast beschikbaar)

Overdragen:

Van L naar R, of van R naar L

transportsnelheid:

0-12000mm/min

Programmeringswijze:

Manuele onderwijs

Garantie:

1 jaar

Verpakking Details:

Houten

Levering vermogen:

1 Instellen

Markeren:

Selectieve conformcoatingsmachine met visuele programmering

met een vermogen van niet meer dan 50 W

In-line programmeerbare lijm dispenserende machine met garantie

Productbeschrijving

Hoge precisie selectieve auto conforme coatingmachine met visueel in-line programmeersysteem

Deze automatische conforme coatingmachine is een intelligent systeem dat is ontworpen voor nauwkeurige vloeistofcontrole en selectieve toepassing op productoppervlakken. Uitgerust met een robuust 3-assig bewegingsplatform als basisconfiguratie, bevat het zowel spuit- als naalddoseerventielen om nauwkeurig drie anti-verven, UV-lijm, instantlijm, silicagel, smeltlijm en andere vloeistoffen aan te brengen op precieze posities op PCB's of producten. De machine biedt uitstekende bescherming voor PCB's en producten tegen milieuschade.

Belangrijkste componenten

X-, Y-, Z-as servomotoraandrijfsysteem
Klep met hoge precisiecoating
Industriële pc-besturing met volledig Engelse interface
Stabiele machinestructuur en solide werkplatform
50-450 mm coatingbreedte

Machine-eigenschappen

Geschikt voor zowel volledige plaatcoating als selectieve coatingtoepassingen
De roestvrijstalen machinestructuur zorgt voor stabiliteit zonder te trillen
Servomotoraangedreven, betrouwbaar XYZ-bewegingssysteem
Volledig uitgeruste programmering met handmatige en automatische invoer van willekeurige trackprogrammeermodus
Het visuele in-line programmeersysteem ondersteunt punt-, lijn-, ronde- en boogpadprogrammering
Industriële personal computer voor hoge systematische controle
Spuit- en doseerkleppen werken samen en schakelen automatisch tussen spuit- en coatingacties voor PCB-coatingprocessen met hoge dichtheid
Brengt een effectieve en gelijkmatige coating aan op de randen van componenten, waardoor spuitschaduweffecten worden geëlimineerd
Intelligente automatische breedteaanpassingsfunctie met transportbreedte van 50-450 mm (aanpasbaar)
Automatische reiniging van kleppen en leidingfunctie tijdens stand-bymodus
Optionele PCB-voor- en achterkantdetectie met automatische programma-import
SMEMA-compatibele communicatie
Intern verlichtingssysteem uitgerust
De constante lijmtoevoerfunctie voorkomt materiaalverspilling
Verbetert de productie-efficiëntie aanzienlijk, bespaart arbeid en verbetert de productprecisie en -kwaliteit

Technische specificaties

Parameter	Specificatie
Productnaam	Selectieve conforme coatingmachine
Model	HS-H2
Transmissiehoogte	920 ± 20 mm
Transportband breedte	50-450 mm (aangepast beschikbaar)
X/Y/Z verplaatsingsafstand	450×450×100mm
3-assige aandrijfsnelheid	800 mm/sec
Overdragen	Van L naar R, of van R naar L
Componenthoogte	Op en neer maximaal 100 mm
Grootte van de printplaatrand	≥5mm
Transportsnelheid	0-12000 mm/min
Herhaal nauwkeurigheid	±0,02 mm
Opslagprogramma's	Tot 1000
Voeding	AC220V
Luchtdruk	4-6kgf/cm²
Controlemodus	Industriële pc + Motion Control-kaart
Lineaire geleidingsaanpassing	Intelligent aanpassen
Programmeermodus	Handmatig lesgeven
Communicatie poort	SMEMA
Verlichtingsbron	Zelf uitgeruste lichtbron
Detectie lichtbron	Zelf uitgerust
Software	Windows + coatingsoftware
Rijmotor	Stappenmotor (2 stuks)
Rijmodus met 3 assen	Servomotor + schroevendraaiermodule + elektrische cilinder
Aantal rubberen kleppen	1 spuitventiel + 1 naalddoseerventiel
Breedte spuitfilm	5-15 mm
Spuitmethode	Automatisch
Totaal vermogen	2,4 kW
Machinelichaam	Roestvrij staal
Machinegewicht	450 kg
Machineafmeting	1000×1200×1766mm

Toepassingen

Deze machine wordt veel gebruikt voor het coaten van elektrische en communicatieproducten, geïntegreerde schakelingen, soldeerpasta voor printplaten, vaste en stof- en vochtbescherming, LCD-schermen met vloeibare kristallen, luidsprekers, hoofdtelefoons, audioapparatuur, LED-componenten, optische lenzen, SMD-transformatoren, toetsenborden, behuizing van mobiele telefoons, radio's, telefoons, computers, MP4-spelers, elektronisch speelgoed, chassisverbindingen, schakelaars, connectoren en diverse andere elektronische componenten.

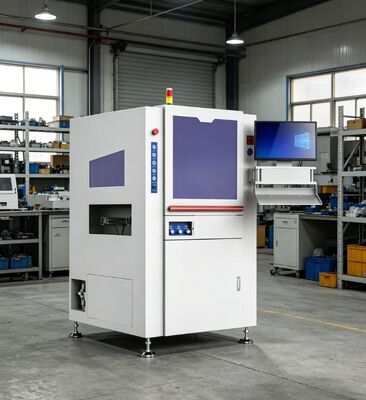

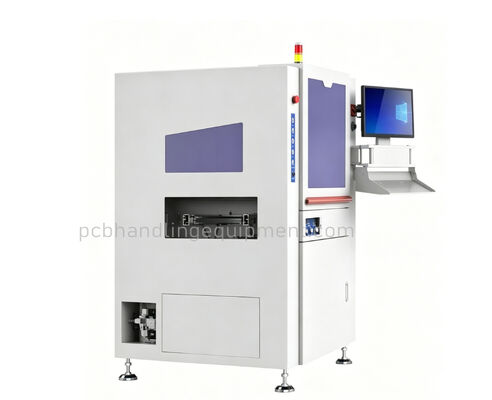

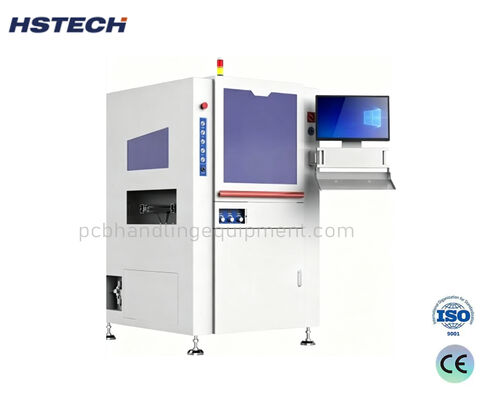

Productafbeeldingen
