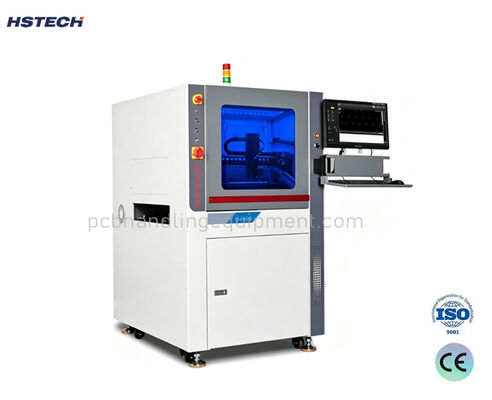

High Speed Single Track Glue Dispensing Machine met niet-contact injectie klep

Merknaam:	HSTECH
Modelnummer:	D450S/D1200S
Moq:	1 st
Prijs:	negotiable
Betalingsvoorwaarden:	T/T
Toeleveringsvermogen:	1 Instellen

Gedetailleerde informatie

Productbeschrijving

Gedetailleerde informatie

Plaats van herkomst:

China

Certificering:

CE,ISO

Productnaam:

Lijmafwijkingsmachine

Controlemethode:

PLC + Motion Control-kaart

CCD visuele positionering:

offsetcompensatie voor positie

Verkoopcapaciteit:

10CC / 30CC / 50CC / 60CC

Ventielmondstuk reinigen:

Vacuümreiniging

Garantie:

1 jaar

Verpakking Details:

Houten

Levering vermogen:

1 Instellen

Markeren:

eenvoudig lijmverspreidingsapparaat

niet-contact injectklep lijmverspreider

hoge snelheid lijmverspreidingsapparaat

Productbeschrijving

Hoge snelheid lijmdoseermachine met enkel spoor en contactloze injectieklep

De lijmdispenser uit de D-serie heeft een geavanceerd ontwerp dat geschikt is voor verschillende productieomgevingen en uitzonderlijke kostenprestaties biedt. De uitgebreide configuratie voldoet aan de doseervereisten voor substraten met verschillende specificaties.

Maakt gebruik van contactloze injectiekleptechnologie om de uniformiteit van de dosering te garanderen, de productiviteit te verhogen en materiaalverlies te minimaliseren. Combineert meerdere doseertechnologieën om oplossingen op maat te leveren.

Prestatiespecificaties voor microdosering

Minimale diameter van de doseerpunt: 0,2 mm
Minimale lijnbreedte: 0,25 mm
Toegestane lijmoverloopbreedte: 0,1 mm
Minimaal uitgiftevolume: 2nl

Microvolumeregeling op nanoliterniveau voldoet aan de ultraprecieze productievereisten voor microchips, kleine componenten en ultradunne FPC's, waardoor defecten effectief worden verminderd en de opbrengst van het eindproduct wordt verbeterd.

Technische specificaties

Artikel (model)	D450S	D1200S
Monolithisch frame	L950D1300H1600 (mm)	L1800D1300H1600 (mm)
Controlemethode	PLC + Motion Control-kaart	PLC + Motion Control-kaart
CCD visuele positionering	Offsetcompensatie voor positie	Offsetcompensatie voor positie
Transportbaan	Transportband voor hoge temperaturen, spoor uit één sectie (optioneel spoor uit drie secties)	Transportband voor hoge temperaturen, spoor uit één sectie (optioneel spoor uit drie secties)
Stap Motorvervoer	0,8–15 m/min	0,8–15 m/min
Automatische amplitudeaanpassing	Enkel spoor: 50 ~ 510 mm	Enkel spoor: 50 ~ 510 mm
X/Y/Z-aandrijfmodus	Servomotor + kogelomloopspindel (optionele lineaire motor)	X-as lineaire motor; Y/Z-as servomotor + kogelomloopspindel
Maximale snelheid	1000 mm/sec	1000 mm/sec
Bedieningsnauwkeurigheid	±0,02 mm	±0,02 mm
Afgifteslag	X=510mm, Y=510mm, Z=100mm	X=1200mm, Y=510mm, Z=100mm
Uitgeruste klephoeveelheid	Standaard één set (optioneel twee sets, dubbele ventielafstand elektrisch verstelbaar)	Standaard één set (optioneel twee sets, dubbele ventielafstand elektrisch verstelbaar)
Ventiel Verwarming	Omgevingstemperatuur ~ 100°C	Omgevingstemperatuur ~ 80°C, ±3°C
Afgiftecapaciteit	10CC / 30CC / 50CC / 60CC	10CC / 30CC / 50CC / 60CC
Lijmdetectie	Automatische detectie	Automatische detectie
Ventielmondstuk reinigen	Stofzuigen	Stofzuigen
Communicatie-interface	SMEMA	SMEMA
Programmeermodus	Offline of online visuele programmering	Importeer elk patchmachinebestand of online visuele programmering
Ingangsspanning	220 V 50/60 Hz	220 V 50/60 Hz
Luchtdruk	0,6 MPa	0,6 MPa
Totaal vermogen	2,4 kW	3 kW
Totaal gewicht	650 kg	750KG
Veiligheidsnorm	CE	CE

Primaire toepassingsgebieden

De hogesnelheidsdispenser D450S is bedoeld voor de productie van precisievloeistoffen in de hoogwaardige elektronica-industrie en omvat 9 kernprocessen:

Ondervulling:Bodemvulling voor BGA- en gestapelde POP-chips om de schokbestendigheid en vochtbescherming te verbeteren
Precisie conforme coating:PCB-isolatie, waterdichte en corrosiewerende beschermende coating
Dam & Vulling:Damconstructie gevolgd door vulling voor grote spanen om overlopen van lijm te voorkomen
COB-verpakking:Inkapseling voor LED COB en camerasensorchips
FPC-componentversterking:Versterk flexibele printplaten en buiggebieden
Pin-inkapseling:Isolatie en afdichting voor connectorterminals
Stapel POP-verpakkingen:Microvolumevulling voor meerlaags gestapelde chips
SMT rood lijmproces:Snel punten- en lijntekenen met rode SMT-lijm
Hotmelt lijmverbinding:Montageverlijming voor behuizingen van consumentenelektronica en optische componenten

Compatibele materialen:Underfill-lijm, UV-lijm, SMT rode lijm, smeltlijm, conforme coating, epoxyhars, geleidende zilverpasta, beschermende vernis en andere vloeibare materialen.

Standaarduitrusting en serviceondersteuning

Standaard leveringspakket:Hoofdmachine, standaard injectieklep, temperatuurregeleenheid, CCD vision-systeem, bedieningssoftware, standaard armatuur, gebruikershandleiding en installatiehulpmiddelen
Installatie en inbedrijfstelling:Machine-installatie op locatie, docking van de productielijn, training van operators en optimalisatie van procesparameters
Garantieservice:1 jaar volledige machinegarantie; uitgebreide garantie beschikbaar voor kernkleppen en servomotoren; levenslange technische ondersteuning met 24-uurs online storingsrespons
Procesondersteuning:Gratis advies over de lijmkeuze, het testen van monsters van het doseerproces en de ontwikkeling van oplossingen op maat

Doelsectoren

Halfgeleiderverpakkingen, consumentenelektronica, slimme wearables, auto-elektronica, nieuwe energie, optische lenzen, FPC flexibele circuits, medische apparaten, LED-displays, SMT-assemblagefabrieken
