Modulair Ontwerp PUR Jetting Klep HS-PF-PUR30CC Hoge Precisie Dosering

Modulair Ontwerp PUR Jetting Klep HS-PF-PUR30CC Voor Hoge Precisie Smeltlijm Contactloze Lijm Dosering

Product Introductie

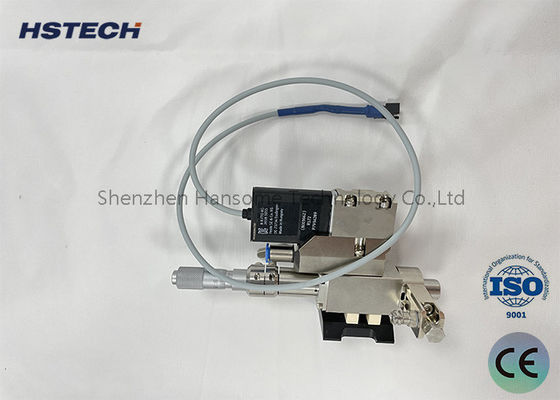

De HS-PF-PUR30CC is een hoogwaardige PUR jetting klep ontworpen voor precisie smeltlijm dosering in SMT, PCBA, halfgeleiderverpakking, LED-assemblage en consumentenelektronica productie. Het ondersteunt contactloze jetting van PUR, smeltlijm en andere vloeistoffen met hoge viscositeit, wat helpt bij het bereiken van een consistente dotgrootte, stabiele lijnbredte en betrouwbare bindingsprestaties in geautomatiseerde productielijnen.

Met een 30CC verwarmde lijmkamer en geïntegreerd temperatuurregelontwerp, handhaaft de klep een stabiele lijmviscositeit tijdens continu bedrijf. Dit helpt bij het verminderen van draadvorming, druppelen en volumefluctuaties veroorzaakt door temperatuurveranderingen, waardoor het geschikt is voor toepassingen met hoge snelheid dosering, underfill, randbinding, dam-and-fill en structurele binding.

Principe & Controle

1.De PUR injectieklep bestaat uit een trommelverwarmingsmodule, een onder druk staande dopmodule, een spuitstukverwarmingsmodule, een stromingspadmodule, een klephuismodule en een warmteafvoermodule.

2.De cilinderverwarmingsmodule draagt de cilinder en de eenstapsverwarming met regelbare temperatuur. De initiële verwarming van de gel is voltooid.

3.De onder druk staande dopmodule sluit en onder druk zet de trommel en regelt de uitgangsdruk via de controller.

4.De warmteafvoermodule voert warmte af en vermindert het geluid van het klephuis.

5.De piëzo-elektrische injectieklep heeft een modulair ontwerp, het deel dat in contact komt met de gel is ontworpen als de runner module, en het deel dat niet in contact komt met de gel is ontworpen als de klephuismodule.

6. De stromingspadmodule kan worden gewijzigd om te voldoen aan de doseervereisten in verschillende toepassingen.

7.Spuitstukdiameters in serie (van 40µm tot 500µm).

8.De spuitstukken zijn onderverdeeld in platte jet type, naald type en extensie type.

9.Runner modules moeten regelmatig worden gereinigd in een ultrasone reiniger. Afdichtingen mogen niet worden ondergedompeld in organische oplosmiddelen. Speciaal gereedschap is vereist om de spuitstukken te reinigen om schade aan de spuitstukken te voorkomen.

Jet Klep Controller

1. Het touchscreen bedient de piëzo-elektrische injectieklep en doseersysteem, ondersteunt MES-communicatie, krachtig, veilig en betrouwbaar.

2. Het touchscreen maakt gebruik van een grafische besturingsmodus, de componenten van het doseersysteem en de besturingsdisplayfunctie worden grafisch weergegeven, wat beknopt en intuïtief is.

3.Spuitstuk verwarmingsapparaat: Het spuitstuk moet voor het doseren tot een geschikte temperatuur worden verwarmd. Het verwarmingsapparaat maakt gebruik van een eenstaps verwarmingsmodus.

4.Verwarming bij het spuitstuk handhaaft de constante temperatuur van de gel om de beste prestaties van de gel te bereiken. De beste prestaties van de colloïde.

Spuitstuk en cilinder verwarming

1.Het spuitstuk moet voor het doseren tot een geschikte temperatuur worden verwarmd. Het verwarmingsapparaat maakt gebruik van een tweestaps verwarmingsmodus.

2.Verwarming bij het spuitstuk handhaaft de constante temperatuur van de gel om de beste prestaties van de gel te bereiken. De beste prestaties van de colloïde.

Specificatie

Voordelen

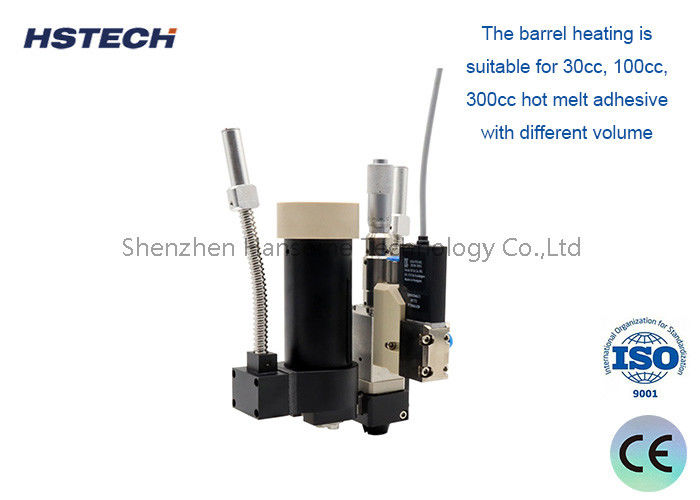

1.De cilinderverwarming is geschikt voor 30cc, 100cc, 300cc smeltlijm met verschillende volumes.

2. Modulair ontwerp, eenvoudig te vervangen onderdelen, eenvoudige debugging, breed scala aan procesapplicaties.

3. Sprayvolume kan nauwkeurig zijn tot 0,3 nL, nauwkeurigheid van de consistentie van de spuitlijm tot 98%.

4. Minimale lijnbredte van 0,17 mm, minimale punt diameters van 0,15 mm van smeltlijm spuitproces kunnen worden gerealiseerd.

5. Kan overeenkomen met elk bewegingsplatform op de markt.

Toepassingsscenario's

• SMT en PCBA Assemblage
  Geschikt voor het voorfixeren van componenten, structurele binding en lokale lijmdosering op printplaten en PCBA-borden.
• PUR Smeltlijm Binding
  Gebruikt voor bindingsprocessen die verwarmde PUR-lijm vereisen, zoals frameafdichting, randbinding en assemblagefixatie.
• Productie van Consumentenelektronica
  Ideaal voor smartphones, tablets, wearables, camera's en kleine elektronische apparaten die nauwkeurige lijmplaatsing vereisen.
• Assemblage van LED- en Verlichtingsmodules
  Ondersteunt lijmdosering voor LED-modules, lichtstrips, koellichamen en fixatie van optische componenten.
• Halfgeleider- en Chipverpakking
  Kan worden toegepast in underfill, dam-and-fill, randafdichting en beschermende inkapselingsprocessen.
• Automotive Elektronica en Industriële PCBA
  Helpt de bindingsconsistentie te verbeteren voor besturingskaarten, sensormodules, vermogensmodules en hoogbetrouwbare assemblages.

Waarom Kiezen Voor Onze HS-PF-PUR30CC PUR Jetting Klep

• Gespecialiseerd voor PUR en Smeltlijm Toepassingen
  De klep is ontworpen om verwarmde lijmen met hoge viscositeit te verwerken, waardoor deze geschikt is voor veeleisende PUR doseerprocessen.
• Stabiele Jetting Kwaliteit
  Geïntegreerde verwarmings- en stromingspadontwerpen helpen de lijmstabiliteit te handhaven, waardoor draadvorming, druppelen en inconsistente dotvolumes worden verminderd.
• Bescherming van Contactloos Proces
  Jetting dosering minimaliseert het contact van het spuitstuk met het werkstuk, wat helpt bij het beschermen van gevoelige componenten en oneffen oppervlakken.
• Eenvoudige Integratie in Geautomatiseerde Lijnen
  Kan worden gemonteerd op standaard doseerplatforms en worden bestuurd via doseercontrollers of automatiseringssystemen.
• Praktische 30CC Capaciteit
  De 30CC kamer balanceert de continue bedrijfstijd en de voetafdruk van de apparatuur, wat efficiënte productie ondersteunt zonder frequente bijvullingen.
• Onderhoudsvriendelijk Ontwerp
  Modulaire componenten maken eenvoudigere reiniging, vervanging van spuitstukken en dagelijks onderhoud mogelijk, wat helpt bij het verminderen van productieverstoringen.
• Technische Ondersteuning Beschikbaar
  We kunnen helpen bij het bevestigen van geschikte spuitstukken, temperatuurinstellingen, controller matching en procesparameters volgens uw lijmtype en toepassing.

Neem Contact Met Ons Op Voor Een Offerte

Als u een betrouwbare PUR jetting klep nodig heeft voor smeltlijm dosering, kan de HS-PF-PUR30CC een sterke keuze zijn voor geautomatiseerde bindings- en precisiedoseerapplicaties.

Deel alstublieft uw lijmtype, viscositeit, vereiste dotgrootte of lijnbredte, doseersnelheid, werktemperatuur en machine-interfacevereisten. Wij helpen u een geschikte configuratie aan te bevelen en bieden u dienovereenkomstig een offerte aan.
