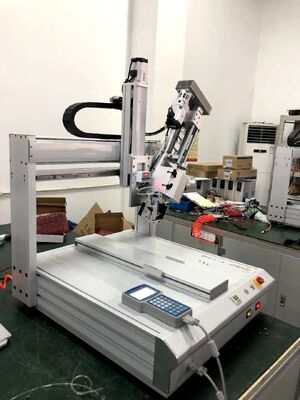

Deze 3-assige lijmapplicatiemachine is gebouwd rond een interne verlichtingssysteem. Een ingebouwde LED-lichtbron is geïnstalleerd in de werkkamer en schakelt in samen met de machine, zodat het applicatiegebied, de nozzlepunt en de lijmdraad tijdens programmering en productie volledig zichtbaar blijven. Operators hoeven geen zaklamp meer vast te houden of onder een schaduwrijke portaal te werken bij het instellen van een nieuw pad op donkere substraten, zwarte epoxy of LED-behuizingen met diepe holtes. De verlichte kamer verkort de programmeertijd van de teach pendant, vermindert afkeur van het eerste artikel veroorzaakt door gemiste of gebroken lijmdraden, en maakt routinematige inspectie van de lijmbaan mogelijk zonder de cyclus te stoppen.

• Kamer-gemonteerde lichtbron verlicht het volledige X-Y bewegingsbereik, niet alleen de nozzlepunt
• Heldere, gelijkmatige verlichting op zwarte lijm, zwarte printplaat en LED-lampen met diepe holtes waar extern licht faalt
• Operators kunnen de continuïteit van de draaddikte en lijmbreuk in realtime bekijken terwijl de machine draait
• Snellere handmatige instelling met de pendant: het geprogrammeerde pad wordt visueel punt voor punt geverifieerd
• Inspectieverlichting is onafhankelijk van fabriekslichtomstandigheden en nachtploegen
• Duurzame LED-bron met lage warmteafgifte, dus geen effect op lijmviscositeit of potlife

• Intern verlichtingssysteem geïnstalleerd in de werkkamer

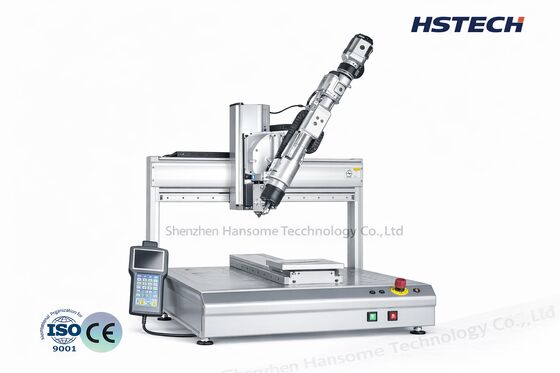

• 3-assig (X/Y/Z) bewegingsplatform met servo- en stappenmotorcombinatie
• Maximale bewegingssnelheid van 300 mm/s en herhalingsnauwkeurigheid van ±0,02 mm
• Teach pendant programmering met punt-, lijn-, cirkel-, boog- en continue-padmodi
• Programmageheugen tot 1000 groepen voor snelle productwissels
• Roestvrijstalen machinebody met rigide portaal, stabiel zonder trillingen bij hoge snelheid
• Optionele enkele of dubbele applicatiekop, PUR-verwarmingsklep, AB-mengklep en vacuümzuigapparaat
• Automatische reiniging van klep en leidingen tijdens stand-by
• Geschikt voor in-lijn werking met SMEMA-communicatie

Het interne verlichtingssysteem is bijzonder nuttig voor donkere of verzonken werkstukken: LED-lamp en LED-buis bonding, LED-module afdichting, PCB soldeerpasta en underfill applicatie, SMT component fixatie, LCD en display frame bonding, sensor potting, connector en schakelaar afdichting, batterijpakket bonding, luidspreker en koptelefoon assemblage, optische lens fixatie, en hardwarepakket coating met PUR hotmeltlijm.

Standaardconfiguratie: 3-assig platform, intern verlichtingssysteem, één naald applicatieklep, teach pendant en Engelse bedieningshandleiding. Optionele items, waaronder PUR-verwarmingsklep, AB-mengklep, CCD visuele positionering, dubbele tafel en aangepast werkbereik, kunnen op aanvraag worden toegevoegd.
