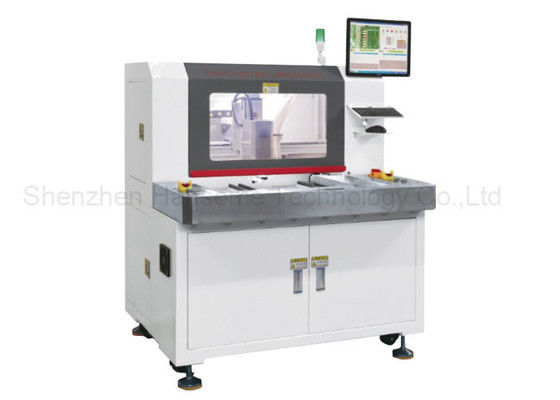

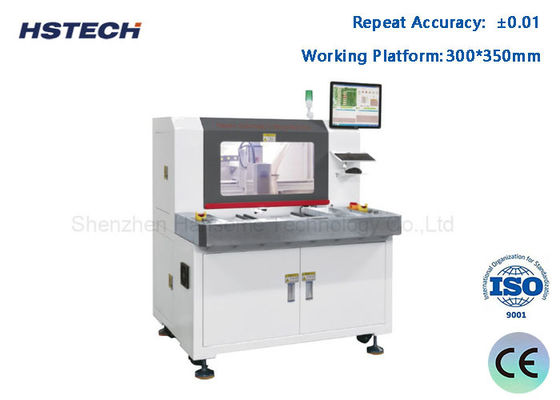

2000W PCB-separatormachine 4 Aixs Offline Dual Platform Windows System Control

2000W PCB-separatormachine 4 Aixs Offline Dual Platform Windows System Control

Merknaam: HSTECH
Modelnummer: RM-F550
Moq: 1 set
Prijs: Onderhandelbaar
Betalingsvoorwaarden: D/P, T/T, Western Union, MoneyGram
Toeleveringsvermogen: 20 sets per maand
Gedetailleerde informatie
Plaats van herkomst:
China
Certificering:
CE
Naam van het product:
Offline PCBA Router machine
Platform:
Dubbel.
Werkplatform:
300*350mm
Herhalingsnauwkeurigheid:
±0.01
Snijnauwkeurigheid:
±0.03
Afmetingen van de machine:
1200*1050*1440mm ((L*W*H)
Verpakking Details:
Houten verpakking
Levering vermogen:
20 sets per maand
Productbeschrijving

4 Aixs Offline Dual Platform Windows System Control PCB Router Machine

Invoering van de machine

Deze machine RM-F550 is een nieuw ontwikkelde Router Machine.



De machine neemt een zeer stabiel platform aan om de werknauwkeurigheid te garanderen, de werkplatformgrootte is 300 * 350 mm.



De machine biedt gebruikersvriendelijke "visuele" programmering voor snelle en nauwkeurige online programmering en kan ook het depanelingproces detecteren.


Hoofdkenmerken

1, Biedt klanten een hoge prestatie, hoge stabiliteit en veiligheid industriële apparatuur, met behulp van een hoge precisie lineaire gids, besturingskaart, en servomotor.



2, 4 as bewegingsbesturing baseren op de hoge resolutie CCD vicual alignment, gebruik dubbel platform om de productie efficiënter te maken.


3, Duitse merk routing spindle, snelheid bij 40000~60000 rpm.


4, Taiwan Hiwin merkgids, zorg ervoor dat het bewegende systeem nauwkeurigheid en glad.



5Na het snijden van een bepaalde afstand, zal het automatisch stijgen en dalen naar de positie van een ander ongesneden mes.

6, Geschikt voor het ontmantelen van rechte lijnen, bogen en cirkelvormige verbonden planken.


7Het PCB-substraat wordt geplaatst door middel van tweefasige continue schuifbewerking om de wachttijd te verkorten en de productie te verhogen.


Verwijdering

Model RM-F328
Structuur Eén spindel, dubbel platform
Efficiëntie van het snijden 300 x 350 mm
Snijdtypen Rechte lijn, boog, cirkel
Bewegingssnelheid X/Y-as 1000 mm/s, Z-as 500 mm/s
Methode voor stofverzameling Hoogste collectie
Spindel  40000 tot 60000 t/min
Routing Spindle Maximaal 60000 tpm
Snij snelheid 1-100 mm/s aanpassing
Snijnauwkeurigheid ± 0,03 mm
Herhalingsnauwkeurigheid ±0,01 mm
Programmeren kleurrijke CCD
Externe aansluiting USB
Routerkit Freesmachine,φ0,8~φ3,0 links draaien,Shank Wolframstaal
Stroomvoorziening 380 V
Vermogen van de machine 2000 W
Grootte van de stofverzamelaar 600*470*730 mm
Vermogen van de stofverzamelaar 2.2Kw,380V
Stofverzamelaar luchtdruk 4-6 kg/cm3
Veiligheidsdeur Handdeur
Foutwaarschuwing - Ja, dat klopt.
Programmmethode Zelfprogrammering, camera bediend door toetsenbord en muis



Detail van de machine



2000W PCB-separatormachine 4 Aixs Offline Dual Platform Windows System Control 0
