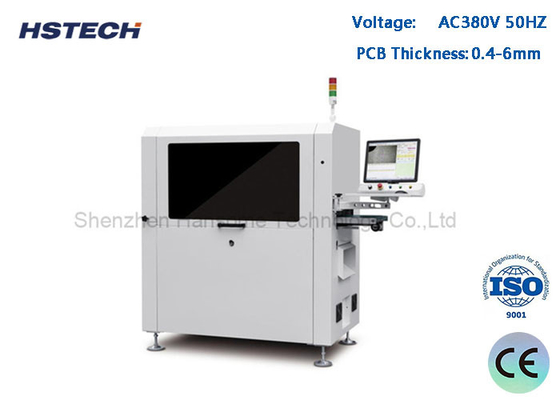

Vacuum Pick PCB Depaneling Router Machine met stofverzamelaar Duitsland Spindle Inline PCBA Router Machine

Merknaam:	HSTECH
Modelnummer:	ARX-811
Moq:	1 set
Prijs:	negotiable
Betalingsvoorwaarden:	T/T, Western Union, MoneyGram, D/P
Toeleveringsvermogen:	50 stuks per maand

Gedetailleerde informatie

Productbeschrijving

Gedetailleerde informatie

Plaats van herkomst:

China

Certificering:

Naam van het product:

Inline PCBA-routermachine

PCB-grootte:

50x50~260x340mm

PCB-dikte:

0.46mm

Stroomvoorziening:

AC380V, 50/60HZ

Separatiepakket:

Vervaardiging uit produkten bedoeld bij de posten 8528 tot en met 8528

Garantie:

1 jaar

Verpakking Details:

Houten behuizing, schuimbescherming

Levering vermogen:

50 stuks per maand

Productbeschrijving

Duitsland Spindle Vacuum Pick PCB Depaneling Router Machine met stofverzamelaar

Inleiding

Deze machine is een inline automatische PCBA routing machine, met behulp van schank wolfraam staal freesmachine als het speergereedschap, werken met een aangepaste armature om de PCBA te repareren,ook het stof schoonmaken met een stofverzamelaar na het snijden, ESD-gordel naar transport naar stroomafwaartse apparaat.

Kenmerken

1, Vacuüm pick en plaats de PCBA.

2Ik snij de bodem af.

3Dubbele platformen.

4Met gebroken mes detectie.

5Sluit de automatische productielijn aan.

6, SPC statistieken functioneren en overeenkomen met het ERP-systeem.

7, kan worden uitgerust met automatische gereedschapswisseling, explosiebestendige functie van stofzuiger en luchtvolume

monitoringfunctie.

Specificatie

Model	ARX-811
Maximale PCB-grootte	260x340 mm
Min PCB-grootte	50x50 mm
PCB-dikte	0.4-6 mm
Transmissiehoogte	900 ± 50 mm
Vervoerrichting	Links naar rechts
Transportsnelheid	1500 mm/s (max) Instelling
Laadmodus	Vervoergeleidingsspoor van het sectietype
Aanpassing van de spoorbreedte	Automatisch
Communicatie-interface	SMEMA
PCB-positionering	Positionering van de armaturen
Verzamelsysteem	Vacuümzuigopname
Snijspindel/snelheid	60,000 rpm/min, Duitse merk ((optioneel 100.000 rpm/min, Duitse merk)
Koeltype	Zelfkoud type
Automatische gereedschapswisseling	niet-verplichte
Breek het mes.	- Ja, dat klopt.
Scheidingssnelheid	5-100 mm/s
Snijnauwkeurigheid	± 0,05 mm
Flesseringskit	φ0,8~φ3,0 rechterzijde, staal van wolfraam
Herhalingspositie-nauwkeurigheid	±0,1 mm
Coördinatie van de snelheid	1000 mm/s
Type plaat	ESD-bandvervoer/batch-panel forwarding unit
Inzameling van afvalstoffen	Inzameling van afvalkasten
Programmering van procedures	GERBER tekeningen importeren/bewerken programma via visueel systeem
Luchtvoorziening	5-8 kg/cm3
Stroomvoorziening	AC380V, 50/60Hz, 3 kW
Maatwerkgrootte	1500 x 850 x 1600 mm
Gewicht	Ongeveer 800 kg

Maatwerkgrootte

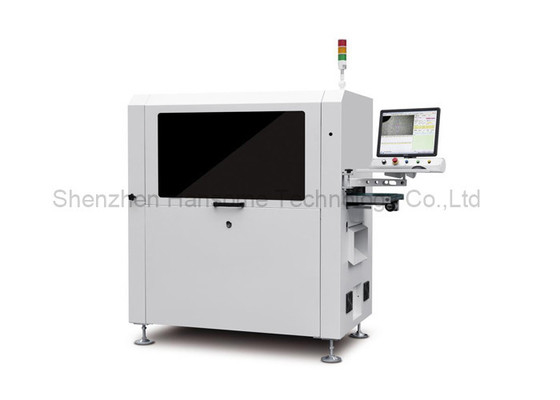

Vacuum Pick PCB Depaneling Router Machine met stofverzamelaar Duitsland Spindle Inline PCBA Router Machine 0

Detail

Een stofverzamelaar van de onderste grootte.

Vacuum Pick PCB Depaneling Router Machine met stofverzamelaar Duitsland Spindle Inline PCBA Router Machine 1

Uitstekend CCD-systeem met beeldcamera, moritexlens en meet-niveau lichtbron, ter ondersteuning van de kalibratie van de machinecompensatie en positionering, met grote stabiliteit en anti-verstoring capaciteit.

Vacuum Pick PCB Depaneling Router Machine met stofverzamelaar Duitsland Spindle Inline PCBA Router Machine 2

Omnicomponent vacuümzuigschok voor het plukken, plaatsen, lossen en produceren.

Vacuum Pick PCB Depaneling Router Machine met stofverzamelaar Duitsland Spindle Inline PCBA Router Machine 3

Het is een samengesteld ontladingssysteem, waarbij de ESD antistaïsche band wordt gebruikt om het gescheiden product aan de bovenkant te vervoeren, en het afval wordt aan de onderkant vervoerd, waardoor met deze methode veel ruimte wordt bespaard.

Vacuum Pick PCB Depaneling Router Machine met stofverzamelaar Duitsland Spindle Inline PCBA Router Machine 4
