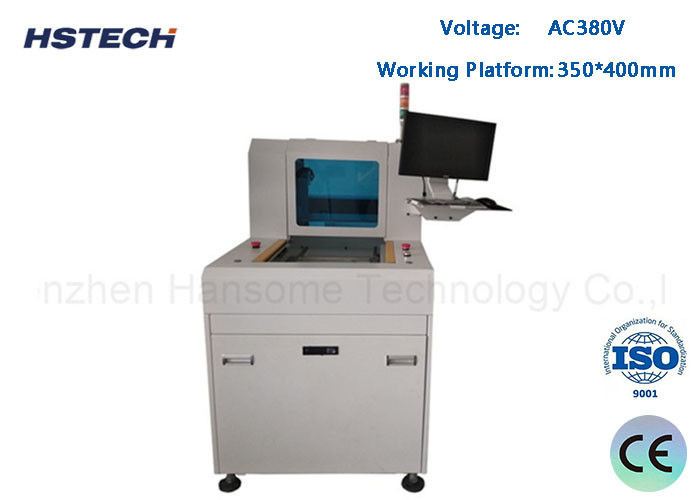

CCD-detectie Single Platform PCBA Router Machine voor het snijden van PCB-panelen

Merknaam:	HSTECH
Modelnummer:	HS-RM-F318
Moq:	1 set
Prijs:	negotiable
Betalingsvoorwaarden:	T/T, Western Union, MoneyGram
Toeleveringsvermogen:	50 stuks per maand

Gedetailleerde informatie

Productbeschrijving

Gedetailleerde informatie

Plaats van herkomst:

China

Certificering:

Naam van het product:

Single Platform PCBA Router machine

Garantie:

1 jaar

Controle:

Touchscreen

Relaismerk:

Schneider

Opto-elektronische schakelaar:

Omron

Materiaal:

Aluminiumlegering

Voorwaarde:

nieuw

Signaal:

SMEMA

Toepassing:

Elektronische Assemblage

OEM/ODM:

Beschikbaar

Verpakking Details:

Houten verpakking

Levering vermogen:

50 stuks per maand

Productbeschrijving

CCD-detectie Single Platform PCBA Router Machine voor het snijden van PCB-panelen

Invoering van de machine

Deze single platform autoamtic PCB router machine is een kosteneffectieve PCB router, klein, spaar veel ruimte, geschikt voor kleine fabrieken.

Deze machine heeft alle functies en is ook uitgerust met een stofverzamelaar.

Werkingsbeginsel

Gebruik de pc om te programmeren, en de high speed freesmachine werkt volgens de programma's.

Voordelen ten opzichte van traditionele PCB-separatoren

1De PCB's worden goed beschermd, waardoor de tinbreuk en schade aan het onderdeel door handmatig buigen voorkomen worden.

2, Ultra lage krachtspanning, vermijdt de spanning die mechanisch wordt veroorzaakt door het gebruik van stoten of buigen.

3, Geschikt voor het snijden van alle soorten krom PCB-panelen.

Kenmerken

1, max. 40000 t/min. hogesnelheidsroutingspindel.

2, Chinees en Engels bedieningstaal selectie control panel.

3, Windows-operatie, handmatige locatie of import van bestanden.

4, CCD-detectie.

5Inclusief externe stofverzamelaar.

6, Geschikt voor het scheiden van alle soorten Curve PCB.

Specificatie

Model	RM-F318
Structuur	Eén spin, één platform.
Machina Grootte ((mm)	7408351240 mm
Bruto gewicht	550 kg
Afmeting van de stofverzamelaar ((mm)	7006001200 mm
Methode voor stofverzameling	Onderste collectie
Grootte van het werkplatform	350*400 mm
PCB-positionering	Bevestigingen, functionele vingers
Voersysteem	X/Y/Z-as aangedreven door servomotor,W-as aangedreven door driefasige motorfrequentiestoornis
Routing Spindle	Max. 40000 tpm
Snij snelheid	1-100 mm/s
Snijnauwkeurigheid	± 0,05 mm
Herhalingsnauwkeurigheid	±0,02 mm
Bewegingssnelheid van de as	800 mm/s
Z-as systeem	Schroef aangedreven, dubbele gids
Routerkit	Freesmachine,φ0,8~φ3,0 links draaien,Shank Wolframstaal
Beheersing van de levensduur van het gereedschap	Beheersprogramma voor software
Stofverzamelaar	2.2Kw,380V
Stofverzamelaar luchtdruk	4-6 kg/cm3
Programmeren	Online programmering
Bewerkingsfunctie	Een rechte lijn, een curve, een cirkel, een boog
Veiligheidsdeur	Handdeur
Foutwaarschuwing	- Ja, dat klopt.
Programmmethode	Zelfprogrammering, camera bediend door toetsenbord en muis
