| Plaats van herkomst: | China |
| Merknaam: | HSTECH |
| Certificering: | CE |
| Modelnummer: | HS-PF-PUR30CC |
| Min. bestelaantal: | 1 pc |
|---|---|
| Prijs: | Negotiable |
| Verpakking Details: | Verpakkende doos |
| Levertijd: | 3-5 Werkdagen |
| Betalingscondities: | T/T, Western Union, MoneyGram |
| Levering vermogen: | 100 sets per week |
| Productnaam: | PUR-stroomklep HS-PF-PUR30CC | Toepassing: | SMT/FPC/PCB,assemblage |
|---|---|---|---|
| Kwaliteit: | 100% getest | Garantie: | 1 jaar |
| Materiaal van het warmte-isolatieblok: | GLUUR | Temperatuurmetingsmethode: | PT100 |
| Luchtdruk in de spuit: | 0~2,0Kpa |

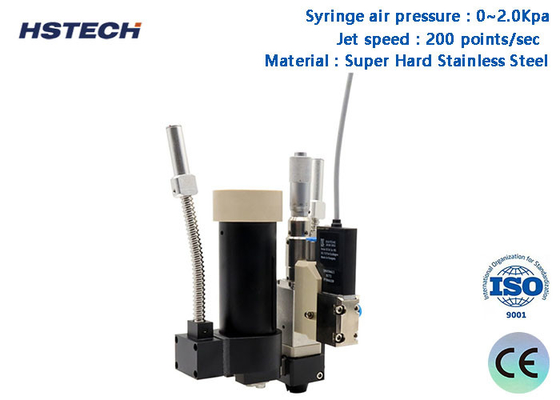

Modulaire ontwerp eenvoudig debuggen PUR Jetting Valve HS-PF-PUR30CC Geschikt voor 30/100/300cc
Beginsel en controle

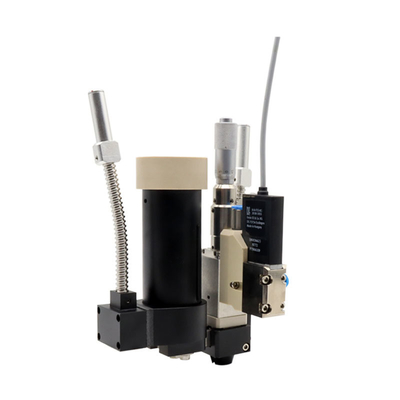

30CC PUR-stroomklep
1.De PUR-injectie klep bestaat uit een trommelverwarmingsmodule, een onder druk geplaatste kapmodule, een spuitstukverwarmingsmodule, een stroompadmodule, een klepbodymodule en een warmteafvoermodule.
2De modules voor het verwarmen van de vaten dragen zowel de vaten als de eenstadiumverwarming met controleerbare temperatuur mee.
3De drukkap module verzegelt en drukte de trommel en controleert de uitgangsdruk via de controller.
4De warmteafvoermodule verdrijft de warmte en vermindert het geluid van de klep.
5De piezo-elektrische injectie klep is modulair ontworpen, het deel dat met de gel in contact komt, is ontworpen als de loopmodule.en het deel dat niet in contact is met de gel is ontworpen als de klepcarrosserie-module.
6De stroompadmodule kan worden gewijzigd om aan de dispenseringseisen in verschillende toepassingen te voldoen.
7.Diameter van de sproeiers in serie (van 40 μm tot 500 μm).
8De sproeiers zijn ingedeeld in vlakke straal, naald en verlengstuk.
9.Runner-modules moeten regelmatig worden gereinigd in een ultrasone reinigingsmiddel. De afdichtingen mogen niet in organische oplosmiddelen worden ondergedompeld. Speciale gereedschappen zijn nodig om de sproeiers te reinigen om schade aan de sproeiers te voorkomen.

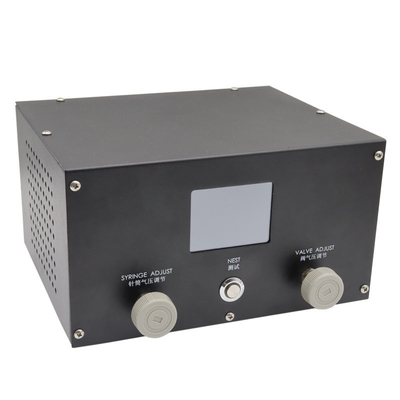

Stroomklepcontroleur
1Het touchscreen bedient de piezo-elektrische injectie klep en het afgietsysteem, ondersteunt MES-communicatie, krachtig, veilig en betrouwbaar.
2Het aanraakscherm heeft een grafische besturingsmodus, de componenten van het afleveringssysteem en de controlefunctie worden grafisch weergegeven, wat beknopt en intuïtief is.
3.Verwarmingsinrichting met spuitstuk: de spuitstuk moet voor het afgieten worden verwarmd tot een geschikte temperatuur.
4Verwarming bij de spuit houdt de gel op constante temperatuur om de beste prestaties van de gel te bereiken.
Verwarming met spuitstukken en vaten
1.Het spuitstuk moet voor het uitstoten worden verwarmd tot een geschikte temperatuur.
2Verwarming bij de spuit houdt de gel op constante temperatuur om de beste prestaties van de gel te bereiken.
Specificatie
| Model | HS-PF-PUR30CC | HS-PF-PUR300CC-A/B |
| Grootte (L*W*H) | 116MM*96MM*218MM | 116MM*96MM*218MM |
| Gewicht | Ongeveer 1,2 kg | Ongeveer 1,5 kg |
| Materiaal van het warmte-isolatieblok | PEEK | PEEK |
| Temperatuurmetingsmethode | PT100 | PT100 |
| Temperatuur van het vat | ≤ 150°C | ≤ 160°C |
| Luchtdruk in de spuit | 0~2,0Kpa | 0~2,0Kpa |
| Precisie van de lijmverdeling | > 98% | > 98% |
| Minimale lijmlijnbreedte | 0.35mm | 0.5 mm |
| Viscositeitsbereik | 1~100000Cps | 1~100000Cps |
| Snelheid van de straal | 200 punten/sec | 200 punten/sec |
| Materiaal van de klep | Superhard roestvrij staal | Superhard roestvrij staal |
| Materiaal van het spuitstuk | wolfraamstaal | wolfraamstaal |
| Verwarmingsspanning | 220 V | 220 V |
| Verwarmingstemperatuur van de stoel | ≤ 250°C | ≤ 250°C |
| Valve luchtdruk | 6.5~7.0Kpa | 6.0~7.0Kpa |
| Lijmverspreidingsvolume | 0.3nl | 0.3nl |
| Diameter van de meeste lijmverspreider | 0.3MM | 0.4MM |
| Energiebron | droog gecomprimeerd gas | droog gecomprimeerd gas |
| Toepasselijke vloeistof | PUR warm gesmolten lijm, siliconenproducten, epoxyhars, enz. | De meeste warmsmeltlijmen, siliconen, rode lijm, epoxyhars, zwarte lijm, enz. |
Voordelen
1De vatverwarming is geschikt voor 30cc, 100cc, 300cc warm gesmolten lijm met verschillende volume.
2Modulaire opzet, gemakkelijk te vervangen onderdelen, eenvoudige debugging, breed scala aan procestoepassingen.
3Het spuitvolume kan nauwkeurig zijn tot 0,3 nL, de consistentie van de spots van de spuitlijm is tot 98% nauwkeurig.
4. Minimum 0,17 mm lijnbreedte, minimaal 0,15 mm vlekdiameter van warm gesmolten lijm spuitproces kan worden gerealiseerd.
5Kan op elk platform op de markt passen.
Toepassingsgebied
SMT/FPC/PCB, assemblage, flat panel display assembly, halfgeleiderverpakking, LED-industrie, medische apparatuurindustrie, lingerie-industrie zonder markering.
