Single Platform Offline PCB Router Auto Depaneling PCBA Snijmachine

Single Platform Offline PCB Router Auto Depaneling PCBA Snijmachine

Merknaam:	HSTECH
Modelnummer:	CM-610
Moq:	1 set
Prijs:	Onderhandelbaar
Betalingsvoorwaarden:	T/T, Western Union, MoneyGram, D/P
Toeleveringsvermogen:	50 stuks per maand

Gedetailleerde informatie

Productbeschrijving

Gedetailleerde informatie

Plaats van herkomst:

China

Certificering:

Naam van het product:

PCBA Routermachine

Voeding:

Lade het voeden

Werkplatform:

Dubbel, kan gecombineerd worden als één platform.

Functie:

PCBA-speldplaten voor het scheiden

Materiaal:

Plaatmateriaal

Kleur:

Oranje, grijs.

Verpakking Details:

Houten behuizing, schuimbescherming

Levering vermogen:

50 stuks per maand

Productbeschrijving

Single Platform Offline PCB Router Auto Depaneling PCBA Snijmachine

Beschrijving

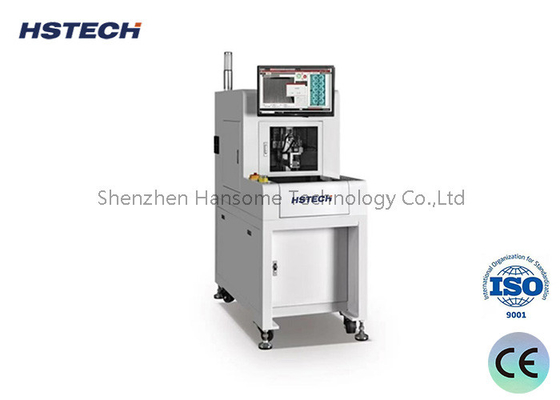

Deze machine is een automatische PCBA-routingmachine die op de vloer staat en op één platform werkt.De machine met behulp van een high-speed routing spindle, bevestig de PCBA met jig, om het stempelgat, de krom PCB en andere onregelmatig aangesloten PCB's te scheiden.

Kenmerken

1.Chinese/Engelse software bedieningssysteem.

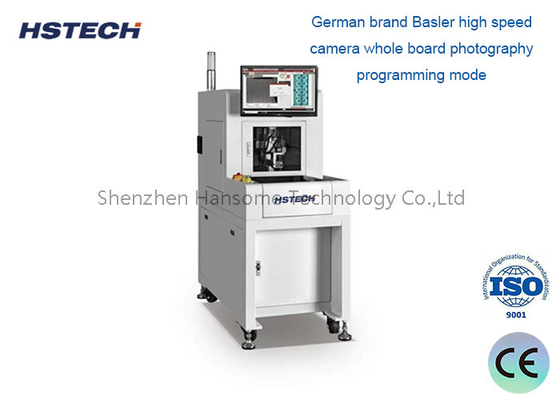

2.Duitse merk Basler high speed camera full board fotografie programmeringsmodus.

3.Uitgerust met automatische routing tool ((bit) changing, break tool detection, tool height correction function.

4- enkel tafelwerk, kan ook worden gebruikt in combinatie van twee machines, terwijl de apparatuur onbemande werking met een robot kan hebben, waardoor de productie-efficiëntie sterk wordt verbeterd.

Toepassing
De volledige visie van de intelligente router is geschikt voor consumentenelektronica, huiselektronica, automobielelektronica en andere gerelateerde multi-board PCB-snijoperaties.

Specificaties

Machinemodel	RT-verbinding
Afmetingen van de PCB-cuttint	310*360 mm
Snijvoorwerp	V-groef, stempelgat, cirkelvormig punt, enz.
Snijtafel	Eenvoudige tafel
Snijnauwkeurigheid	± 0,08 mm
Herhalingsnauwkeurigheid	± 0,015 mm
Maximale bewegende snelheid van de as	X,Y1,Y2:1000mm/s,Z-as:800mm/s
Spindel	Chines merk
Werktuigwisselmodus	Handmatige gereedschapswisseling
Spindle routing snelheid	Maximum: 60000 tpm
Werktuigdetectie	Automatisch insinken van gereedschappen, het breken van gereedschappen (facultatief)
Snij snelheid	5 ̊100 mm/s verstelbaar
PCB-snijdikte	0.3-3.0MM
Programmeringsmethode	Foto's maken, tekenen, lijntjes leren.
Controlemethode	PC-precisie 3-assig besturingssysteem
X, Y1, Y2, Z-drijvende middelen	Intern servo-aandrijving (Panasonic optie)
Geschikte grootte van routingbits	0.8 ∼3.0 mm
Stroomvoorziening	AC220V 50/60HZ enkelfasig
Maatwerkgrootte	LWH ((1250mm650mm1550mm)
Gewicht van de machine	300 kg
Vermogen van de stofreiniger	3 pk
Stroomvoorziening voor stofzuivering	AC380V 3-fase
Afmetingen zonder stof	LWH ((800mm400mm780mm)
Grootte stofreiniger	60 kg
Methode voor stofreiniging	Reiniging van de bovenkant/onderkant (optioneel)

Afmetingen

HSTECH

Detail van de machine

Super Vision System ((Uitgerust met Duitse industriële beeldcamera en Japanse merk Moritex lens), en ESD borstel bovenkant stofverzamelaar.

Single Platform Offline PCB Router Auto Depaneling PCBA Snijmachine 1

Geïntegreerd snijsysteem ((Snijden met jig of magnetische vingervinger) en magnetische vingervinger PIN ((patentontwerp)

Single Platform Offline PCB Router Auto Depaneling PCBA Snijmachine 2

Betrouwbaar snijsysteem ((Gebruik Duitsland Sycotec spindel en frequentie-omkering),Win7/Win10 Engels versie systeem.

Single Platform Offline PCB Router Auto Depaneling PCBA Snijmachine 3

Shenzhen Hansome Technology Co., Ltd is een professionele fabrikant van SMT-platenbehandelingsapparatuur (lader, losser, bufferconveyor, soldeermachine, schroefbevestigingsmachine, pcb-platenverwijderingsmachine, enz.).

Wij zijn een hightech onderneming met onafhankelijke intellectuele eigendomsrechten, het bedrijf is voornamelijk betrokken bij het onderzoek en de ontwikkeling,productie en verkoop van SMT/THT-productielijnen voor het verwerken van platen.

We hebben meer dan 10 jaar professionele ervaring in de SMT-industrie.In- en naverkoopdienstenWe hebben professionele QC persoon om de kwaliteit van de apparatuur en onderdelen te controleren.
