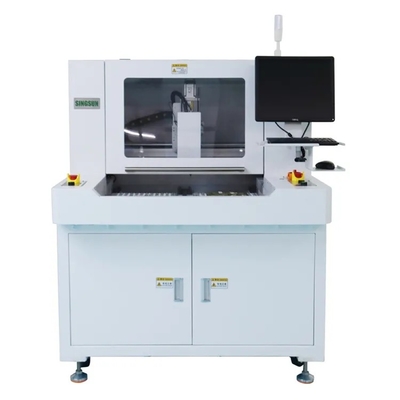

Zelfgekoelde typeplaat Matel PCBA-routermachine met schuifvoeding

Zelfgekoelde typeplaat Matel PCBA-routermachine met schuifvoeding

Merknaam:	HSTECH
Modelnummer:	CM-610
Moq:	1 set
Prijs:	Onderhandelbaar
Betalingsvoorwaarden:	T/T, Western Union, MoneyGram
Toeleveringsvermogen:	100 stuks per maand

Gedetailleerde informatie

Productbeschrijving

Gedetailleerde informatie

Plaats van herkomst:

China

Certificering:

Naam van het product:

PCBA Routermachine

Voeding:

Lade het voeden

Werkplatform:

Dubbel, kan gecombineerd worden als één platform.

Functie:

PCBA-speldplaten voor het scheiden

Materiaal:

Plaatmateriaal

Kleur:

Oranje, grijs.

Verpakking Details:

Houten verpakking

Levering vermogen:

100 stuks per maand

Productbeschrijving

Zelfgekoelde typeplaat Matel PCBA-routermachine met schuifvoeding

Inleiding

Een PCBA (Printed Circuit Board Assembly) routermachine is gespecialiseerde apparatuur die wordt gebruikt bij de productie en assemblage van printplaten.

Kenmerken

1, PCB-router van het freestype met een hoge precisie en een hoge zuiverheid, dubbele parallel werkplatform en een enkele pindel.

2Het platform is ontworpen om de vervuiling van de schoonmaakruimte te voorkomen.

3De bovenste stofverzameling is efficiënter dan de onderste en het geluid is lager.

4, Dual platform ontwerp, gemakkelijk te bedienen en onderhoud.

5, Toepassing voor 350*350mm pcba, grotere maat kan worden aangepast.

6, Upgrade met robot om inline functie te realiseren.(optie)

Specificatie

Model	CM-610	CM-610max
Maximale PCB-grootte	350 x 350 mm	450 x 450 mm
Min PCB-grootte	5x5 mm
PCB-dikte	0.4~6 mm
Werktafelhoogte	850 mm
Laadmodus	Handmatig voeden en loslaten
PCB-positionering	met een vermogen van meer dan 10 kW
Snijspindel/snelheid	Sycotec, gemaakt in Duitsland, 5000-60000 tpm
Koeltype	Zelfkoud type
Inspectie van breekmessen	- Ja, dat klopt.
Snij snelheid	1-100 mm/s
Snijnauwkeurigheid	± 0,05 mm
Flesseringskit	φ0,8~φ3,0 rechtse rotatie, wolfraam staal
Herhalingspositie-nauwkeurigheid	±0,02 mm
Coördinatie van de snelheid	1000 mm/s
Programmering van de procedure	GERBER tekeningen importeren of bewerken via visueel systeem
Luchtvoorziening	5-8 kg/cm3
Stroomvoorziening	AC380V±5%, 50/60Hz,3KW
Afmetingen van de machine	125010001650 mm	135011001650
Gewicht van de machine	Ongeveer 900 kg

Toepassingen

Prototyping: nuttig voor het maken van prototypes waarbij specifieke plaatvormen vereist zijn.
Massaproductie: gebruikt in productieomgevingen met een groot volume voor consistente en efficiënte routing.
Complexe ontwerpen: Geschikt voor planken met complexe vormen of ontwerpen die ingewikkelde snijwerkzaamheden vereisen.

Afmetingen van de machine

Drawer Feeding PCB Router Machine with Dust Collector 0

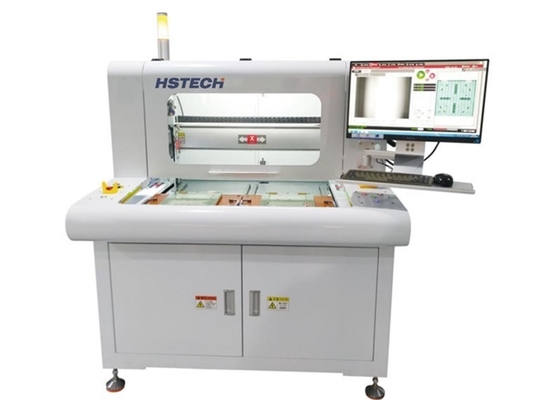

Detail van de machine

Super Vision System ((Uitgerust met Duitse industriële beeldcamera en Japanse merk Moritex lens), en ESD borstel bovenkant stofverzamelaar.

Drawer Feeding PCB Router Machine with Dust Collector 1

Geïntegreerd snijsysteem ((Snijden met jig of magnetische vingervinger) en magnetische vingervinger PIN ((patentontwerp)

Drawer Feeding PCB Router Machine with Dust Collector 2

Betrouwbaar snijsysteem ((Gebruik Duitsland Sycotec spindel en frequentie-omkering),Win7/Win10 Engels versie systeem.

Drawer Feeding PCB Router Machine with Dust Collector 3

Zelfgekoelde typeplaat Matel PCBA-routermachine met schuifvoeding 4

Zelfgekoelde typeplaat Matel PCBA-routermachine met schuifvoeding 6
