| Plaats van herkomst: | China |
| Merknaam: | HSTECH |
| Certificering: | CE |
| Modelnummer: | RM-560 |
| Min. bestelaantal: | 1 set |
|---|---|
| Prijs: | Negotiable |
| Verpakking Details: | Houten pakket |
| Levertijd: | 3-5 werkdagen |
| Betalingscondities: | T/T, Western Union, MoneyGram |
| Levering vermogen: | 50 stuks per maand |
| Naam van het product: | PCBA Routermachine | Andere benaming: | Automatische PCB-router |
|---|---|---|---|
| Platform: | Dubbel. | Routingspindel: | 6000 rpm |
| GIDS: | HIWIN | Motor met aandrijving: | Servomotor |
| Spanning: | AC380V 50Hz | Garantie: | 1 jaar |

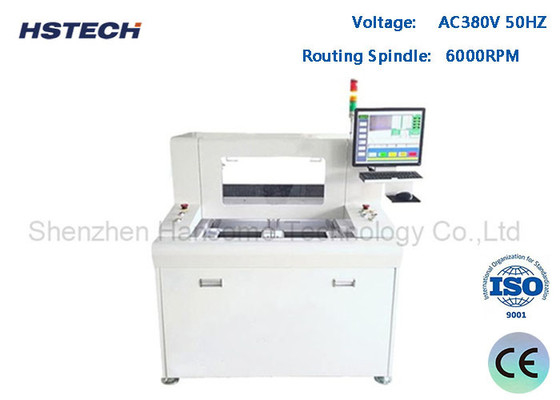

CCD-detectie Bottom Collection PCBA-routermachine met servomotor
Invoering van de machine:
Deze automatische pcb-routermachine met een hogesnelheidsroutingspindel, uitgerust met een dubbel platform, 4 asservo motor aangedreven,
De spindel beweegt zich volgens de vooraf ingestelde programmering en scheidt automatisch het stempelgat, het verbonden bord, het gebogen bord en andere onregelmatige platen.
De machine gebruikt het venster bedieningssysteem, CCD detectie van de scheiding spoor, kan het scheiden proces te controleren op elk moment.
Hoofdkenmerken:
1, High speed routing spindle, 6000 rpm.
2, Windows-operatie, handmatige locatie of import van bestanden.
3, CCD-detectie.
4Inclusief interne stofverzamelaar.
5, Geschikt voor het scheiden van FPC-platen, aluminiumplaten, FR4, enz.
6, voornamelijk gebruikt voor het scheiden van stempelgat verbonden bord, curve board, in plaats van de traditionele v-cut board.
Verzetting:
| Model | RM-560 | ||
| Structuur | Eén spindel, twee werkplatformen | ||
| Machina Grootte ((mm) | 1000*1200*1550 | ||
| Bruto gewicht | 700 kg | ||
| Afmeting van de stofverzamelaar ((mm) | 625*600*1600 | ||
| Methode voor stofverzameling | Onderste collectie | ||
| Grootte van het werkplatform | 300 x 400 mm | ||
| Type rijplatform | Dubbel draaiplatform, precieze slicer met driefasige motoromvormer | ||
| Voersysteem | X/Y/Z-as aangedreven door servomotor,W-as aangedreven door driefasige motorfrequentiedrukvormer | ||
| Routing Spindle | 6000 rpm | ||
| Snij snelheid | 1-100 mm/s | ||
| Snijnauwkeurigheid | ± 0,05 mm | ||
| Herhalingsnauwkeurigheid | ±0,02 mm | ||
| Bewegingssnelheid van de as | 800 mm/s | ||
| Z-as systeem | Schroef aangedreven, dubbele gids | ||
| Routerkit | Freesmachine,φ0,8~φ3,0 links draaien,Shank Wolframstaal | ||
| Beheersing van de levensduur van het gereedschap | Beheersprogramma voor software | ||
| Actieve beschermende functie | veilig lichtgordijn | ||
| Veiligheidsdeur | Handdeur | ||
| Foutwaarschuwing | - Ja, dat klopt. | ||
| Programmmethode | Zelfprogrammering, camera bediend door toetsenbord en muis | ||
Detail van de machine:
High Speed routing spindle en interne stofverzamelaar
Windows7/10 Engelse versie besturingssysteem,eenvoudig te debuggeren en te bedienen.
