| Plaats van herkomst: | China |
| Merknaam: | HSTECH |
| Certificering: | CE |
| Modelnummer: | ARM-710 |
| Min. bestelaantal: | 1 set |
|---|---|
| Prijs: | Negotiable |
| Verpakking Details: | Houten behuizing, schuimbescherming |
| Levertijd: | 20 ~ 30 werkdagen |
| Betalingscondities: | T/T, Western Union, MoneyGram, D/P |
| Levering vermogen: | 50 stuks per maand |
| Productnaam: | Inline PCBA-routermachine | Materiaal: | Plaatmateriaal |
|---|---|---|---|
| PCB-grootte: | 50x50~350x350mm | PCB-dikte: | 0.46mm |
| Transmissiehoogte: | 900 ± 50 mm | Stroomvoorziening: | AC380V, 50/60HZ |
| Scheidingssnelheid: | 1-100 mm/sec | Communicatie: | SMEMA |

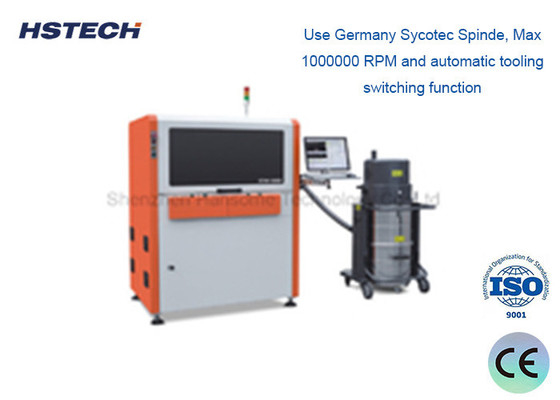

100000 RPM Spindle CCD-systeem Inline PCB Depaneling Router Machine zonder Jig
Inleiding
Deze machine is een volledig automatisch inline routersysteem, met laad- en losmachine voor de ATE-testlijn, hoge snelheidsspindel, lage spanningskracht om de PCBA te snijden en precisie en helderheid te garanderen.
Kenmerken
1, Gebruik Duitsland Sycotec Spinde, Max 1000000 RPM en automatische werktuigschakelfunctie.
2De ESD-borstel aan de onderkant van de PCBA heeft een perfect stof absorberend effect.
3, Uitstekend CCD-systeem met beeldcamera, Moritex-lens en lichtbron op meetniveau, ter ondersteuning van de kalibratie, compensatie en positionering van de machine,met een hoge stabiliteit en anti-verstoring capaciteit.
4, Perfecte Jig-less routing oplossing, ondersteunen 20 * 20 ~ 350 * 350mm PCB grootte, en pick-up apparaat kan snel verwijderen en installeren, hoge betrouwbaarheid en lage kosten realiseren.
5, Standaard gereedschap repertoire met drie soorten 3.175 gereedschappen, elk met 10 stuks binnenin. met precisie klemsysteem en hefsysteem,X1,Y1 en Z1 om de gereedschappen te wisselen
6, Ontslagoplossing1: PCBA wordt na het snijden aan de ESD-gordel geplaatst en vervolgens in de test- of assemblagelijn geplaatst.Ontslagoplossing 2: Met de batch-ontladingseenheid zal de klem de bakkist palsen.
7De freesmachine wordt aangedreven door een hogesnelheidsspindel met de voordelen van een verminderde snijkracht, hoge nauwkeurigheid, weinig geluid en is geschikt voor pcba's van alle vormen, zoals ronde, rechte lijn, L- of U-type,vierkante en boogvormige vormen.
8, Win7/Win10 Engels versie systeem
Specificatie
| Model | ARM-710 | ARM-711 |
| Maximale PCB-grootte | 350 x 350 mm | |
| Min PCB-grootte | 50x50 mm | |
| PCB-dikte | 0.4-6 mm | |
| Transmissiehoogte | 900 ± 50 mm | |
| Vervoerrichting | Links naar rechts | |
| Transportsnelheid | 1500 mm/s (max) Instelling | |
| Laadmodus | Vervoergeleidingsspoor van het sectietype | |
| Aanpassing van de spoorbreedte | Automatisch | |
| Communicatie-interface | SMEMA | |
| PCB-positionering | Vergrendeling van bovenste en onderste geleidingsrails | |
| Verzamelsysteem | 360 graden roterend klemsysteem, 2 groepen vacuümzuigstukken; maximaal 4 groepen ESD-bandtransport-/batchpanelen | |
| Snijspindel/snelheid | 100,000 rpm/min, Duitse merk | 60,000 rpm/min, Duitse merk |
| Automatische gereedschapswisseling | - Ja, dat klopt. | - Nee, niet echt. |
| Breek het mes. | - Ja, dat klopt. | - Ja, dat klopt. |
| Scheidingssnelheid | 1-100 mm/s | |
| Snijnauwkeurigheid | ± 0,05 mm | |
| Flesseringskit | φ0,8~φ3,0 rechterzijde, staal van wolfraam | |
| Herhalingspositie-nauwkeurigheid | ±0,02 mm | |
| Coördinatie van de snelheid | 1000 mm/s | |
| Type plaat | ESD-bandvervoer/batch-panel forwarding unit | |
| Inzameling van afvalstoffen | Afvoer via het spoor | |
| Programmering van procedures | GERBER tekeningen importeren/bewerken programma via visueel systeem | |
| Luchtvoorziening | 5-8 kg/cm3 | |
| Stroomvoorziening | AC380V, 50/60Hz, 3 kW | |
| Maatwerkgrootte | 1000 x 1300 x 1600 mm | |
| Gewicht | Ongeveer 1000 kg | |
Maatwerkgrootte
Detail
1Automatische vervanging van het snijgereedschap 2, detectie van gebroken mes 3, automatische productiemodus
4, SPC-statistieken functie en overeenstemmende ERP-systeem
5, Geopteerd voor explosiebestendige vacuümstofverzamelaar en luchtvolume monitor
Perfecte PCBA routing systeem zonder Jig om het bord te repareren, ondersteuning 20x20 ~ 350x350mm pcb grootte, en het opnemen apparaat kan realiseren
snel verwijderen en installeren, hoge betrouwbaarheid en lage kosten.
ESD-gordel in-line lossen
Ontladingsoplossing 1: PCBA wordt na het scheiden op de ESD-gordel geplaatst en vervolgens in de test-/assemblagelijn geplaatst.
Ontladingsoplossing 2: Met de partijontladingseenheid ARM710-1 wordt de klem aan de bak van ARM710 bevestigd.
