| Plaats van herkomst: | China |
| Merknaam: | HSTECH |
| Certificering: | CE |
| Modelnummer: | RM-288 |
| Min. bestelaantal: | 1 set |
|---|---|
| Prijs: | Negotiable |
| Verpakking Details: | Houten verpakking met schuim |
| Levertijd: | 1 maand |
| Betalingscondities: | D/P, T/T, Western Union, MoneyGram |
| Levering vermogen: | 20 sets per maand |
| Productnaam: | PCBA Routermachine | Kleur: | Wit |
|---|---|---|---|
| Platform: | Dubbel. | Snijgereedschap: | Vervaardiging uit produkten bedoeld bij de posten 8528 tot en met 8528 |
| Operatiesysteem: | Windows | Verzamelen van schroot: | Stofcollector |
| Garantie: | 1 jaar | Spanning: | AC380V 50Hz |

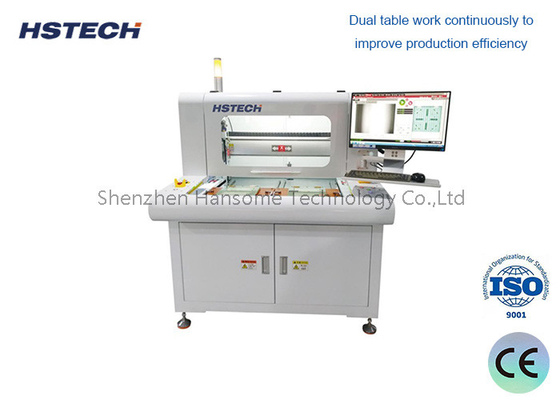

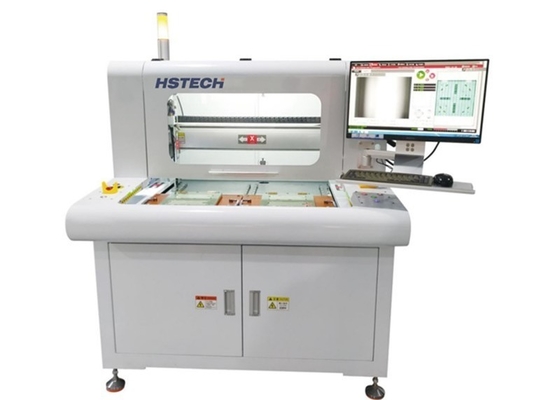

RT350/360/360A/380A Twin Platform Offline PCB Router met een maximale spindelsnelheid van 60000 t/min
Hoofdkenmerken
Chinese/Engelse software bedieningssysteem
Duitse merk Basler hogesnelheidskamera gehele bordfotografie programmeringsmodus
Uitgerust met automatische routing tool ((bit) changing,breuk tool detection, tool height correction function
Dual-table werk continu om de productie-efficiëntie te verbeteren
Specificatie
| Model van de machine | NT1 gewassen | BT1 deeltjes | RT-verbinding | RT-vervaardiging |
| PCB-snijgrootte | 340*360 mm | 340*360 mm | 340*360 mm | 350*250 mm |
| Snijvoorwerp | Lijnen, punten, bogen, cirkels, enz. | Lijnen, punten, bogen, cirkels, enz. | Lijnen, punten, bogen, cirkels, enz. | V-groef, stempelgat, cirkelvormig punt, enz. |
| Snijtafel | Tweelingtafel | Tweelingtafel | Tweelingtafel | Tweelingtafel |
| Snijnauwkeurigheid | ± 0,08 mm | ± 0,05 mm | ± 0,05 mm | ± 0,05 mm |
| Herhalingsnauwkeurigheid | ± 0,015 mm | ± 0,01 mm | ± 0,01 mm | ± 0,01 mm |
| Maximale bewegende snelheid van de as | X,Y1,Y2:1000mm/s,Z-as:800mm/s | X,Y1,Y2:1000mm/s,Z-as:800mm/s | X,Y1,Y2:1000mm/s,Z-as:800mm/s | X,Y1,Y2:1000mm/s,Z-as:800mm/s |
| Spindel | Chinees merk | Chinese merk/NSK-spindel (facultatief) | Japan NSK/Duitsland Sycotec | V-blad + spindel van Chinese merk |
| Werktuigwisselmodus | Handmatige gereedschapswisseling | Handmatige gereedschapswisseling | Automatisch | Handmatige gereedschapswisseling |
| Spindle routing snelheid | Maximum: 60000 tpm | Maximum: 60000 tpm | Maximum: 60000 tpm | Maximum: 60000 tpm |
| Werktuigdetectie | Automatisch insinken van gereedschappen, het breken van gereedschappen | Automatisch insinken van gereedschappen, het breken van gereedschappen | Automatische detectie van het zinken van gereedschap, het breken van gereedschap en het schuiven van gereedschap | Automatische detectie van het zinken van gereedschap, het breken van gereedschap en het schuiven van gereedschap |
| Snij snelheid | 5 ̊100 mm/s verstelbaar | 5 ̊100 mm/s verstelbaar | 5 ̊100 mm/s verstelbaar | 5 ̊100 mm/s verstelbaar |
| PCB-snijdikte | 0.3-3.0MM | 0.3-3.0MM | 0.3-3.0MM | 0.3-3.0MM |
| Programmeringsmethode | Foto's maken, tekenen, lijntjes leren. | Foto's maken, tekenen, lijntjes leren. | Foto's maken, tekenen, lijntjes leren. | Foto's maken, tekenen, lijntjes leren. |
| Controlemethode | PC-precisie 4-asbesturing | PC-precisie 6-asbesturing | PC-precisie 6-asbesturing | PC-precisie 6-asbesturing |
| X,Y1,Y2,Z aangedreven motor | Chinese merk servo driver | Panasonic A6 servo driver | Panasonic A6 servo driver | Panasonic A6 servo driver |
| Geschikte grootte van routingbits | 0.8 ∼3.0 mm | 0.8 ∼3.0 mm | 0.8 ∼3.0 mm | 0.8 ∼3.0 mm |
| Stroomvoorziening | AC220V 50/60HZ enkelfasig | AC220V 50/60HZ enkelfasig | AC220V 50/60HZ enkelfasig | AC220V 50/60HZ enkelfasig |
| Maatwerkgrootte |
L*W*H (met een lengte van 180 mm*1180 mm*1350 mm) |
L*W*H (met een lengte van 180 mm*1180 mm*1350 mm) |
L*W*H (met een lengte van 180 mm*1180 mm*1350 mm) |
L*W*H (met een lengte van 180 mm*1180 mm*1350 mm) |
| Gewicht van de machine | 800 kg | 800 kg | 800 kg | 800 kg |
| Vermogen van de stofreiniger | 3 pk | 3 pk | 3 pk | 3 pk |
| Stroomvoorziening voor stofzuivering | AC380V 3-fase | AC380V 3-fase | AC380V 3-fase | AC380V 3-fase |
| Afmetingen zonder stof |
L*W*H (665 mm*635 mm*1610 mm) |
L*W*H (665 mm*635 mm*1610 mm) |
L*W*H (665 mm*635 mm*1610 mm) |
L*W*H (665 mm*635 mm*1610 mm) |
| Gewicht van de stofreiniger | 155 kg | 155 kg | 155 kg | 155 kg |
| Methode voor stofreiniging | Reiniging van de bovenkant/onderkant (optioneel) | Reiniging van de bovenkant/onderkant (optioneel) | Reiniging van de bovenkant/onderkant (optioneel) | Reiniging van de bovenkant/onderkant (optioneel) |
Voordelen
Functie voor het detecteren van gereedschapsbreuken, realtime monitoring van het gebruik van gereedschap
Automatische gereedschapscorrectiefunctie om bij het wisselen van gereedschappen problemen met hoogteafwijkingen te voorkomen
Dubbele tafels werken continu om de productiviteit van de machine te maximaliseren
Saagblad- en spindelverbinding, gecombineerd snijden
