| Plaats van herkomst: | China |
| Merknaam: | HSTECH |
| Certificering: | CE |
| Modelnummer: | RM-560 |
| Min. bestelaantal: | 1 set |
|---|---|
| Prijs: | Negotiable |
| Verpakking Details: | Houten pakket |
| Levertijd: | 15~20 het werkdagen |
| Betalingscondities: | T/T, Western Union, MoneyGram |
| Levering vermogen: | 50 stuks per maand |
| Naam van het product: | PCBA Routermachine | Platform: | Dubbel. |
|---|---|---|---|
| GIDS: | HIWIN | Spanning: | AC380V 50Hz |
| andere Naam: | Automatische PCB-router | Routingspindel: | 6000 rpm |
| Motor met aandrijving: | Servomotor | Garantie: | 1 jaar |
| Hoog licht: | CCD-detectie PCBA-router machine,Doppelplatform PCBA routermachine,Servomotor PCBA-routermachine |
||

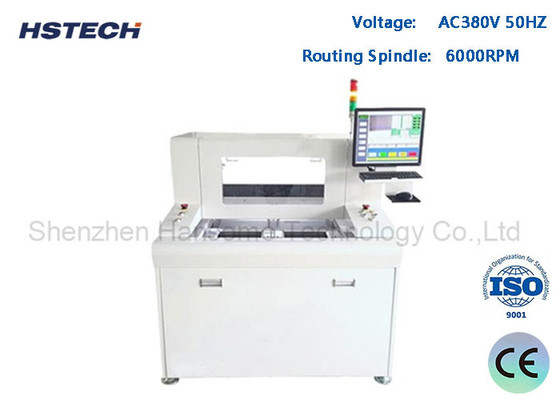

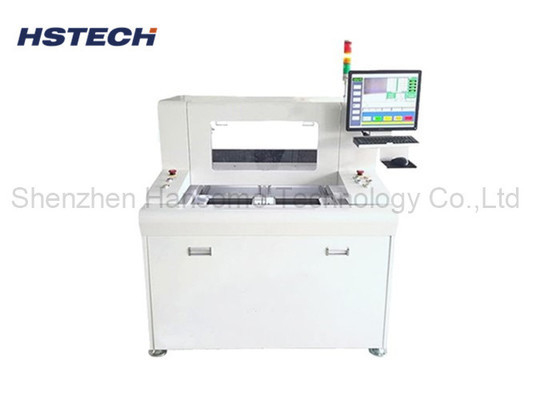

Servomotor X/Y/Z As PCBA Router Machine CCD detectie met dubbel platform
Inleiding
Deze automatische pcb-routermachine met een hogesnelheidsroutingspindel, uitgerust met een dubbel platform, 4 asservo motor aangedreven,
De spindel beweegt zich volgens de vooraf ingestelde programmering en scheidt automatisch het stempelgat, het verbonden bord, het gebogen bord en andere onregelmatige platen.
De machine gebruikt het venster bedieningssysteem, CCD detectie van de scheiding spoor, kan het scheiden proces te controleren op elk moment.
Kenmerken
Deze pcb-separator heeft een x,y,z servomotor en een aandrijfsysteem en een kogelschroef, een lineaire geleidingsrail om de machine soepel en nauwkeurig te laten draaien, met een bewegende nauwkeurigheid van minder dan 0,01 mm en een routing nauwkeurigheid van dan 0.05 mm.
Het ontwerp van de roterende dubbele werkstation zorgt voor een continue werking en verbetert de productie-efficiëntie.
De machine is uitgerust met een hoge resolutie CcD, direct leren programmeren met crosscursor van CCD, zeer eenvoudig te bedienen, software kan punt, lijn, boog,cirkel enz. opdracht om een andere vorm van paneelbord te snijden Het heeft de functie van het markeren van de positie, kan automatisch de coördinaten verplaatsen wanneer de positie van het PCB verandert.Windows-systeem en volledig Engels zelf ontwikkelde software maakt programmeren en
Het is zeer gemakkelijk te bedienen. Uitgerust met een kwalitatief hoogwaardige luchtkoelende spindel met een lange levensduur.De slijpsel kan als 2 of 3 secties worden gebruikt.Het heeft de levensduur van de freesmachine verlengd.
Uitgerust met een anti-statische ionisatieventilator die statische stoffen kan verwijderen en stof kan verwijderen.
Hoofdkenmerken
1, High speed routing spindle, 6000 rpm.
2, Windows-operatie, handmatige locatie of import van bestanden.
3, CCD-detectie.
4Inclusief interne stofverzamelaar.
5, Geschikt voor het scheiden van FPC-platen, aluminiumplaten, FR4, enz.
6, voornamelijk gebruikt voor het scheiden van stempelgat verbonden bord, curve board, in plaats van de traditionele v-cut board.
Verwijdering
| Model | RM-560 | ||
| Structuur | Eén spindel, twee werkplatformen | ||
| Machina Grootte ((mm) | 1000*1200*1550 | ||
| Bruto gewicht | 700 kg | ||
| Afmeting van de stofverzamelaar ((mm) | 625*600*1600 | ||
| Methode voor stofverzameling | Onderste collectie | ||
| Grootte van het werkplatform | 300 x 400 mm | ||
| Type rijplatform | Dubbel draaiplatform, precieze slicer met driefasige motoromvormer | ||
| Voersysteem | X/Y/Z-as aangedreven door servomotor,W-as aangedreven door driefasige motorfrequentiedrukvormer | ||
| Routing Spindle | 6000 rpm | ||
| Snij snelheid | 1-100 mm/s | ||
| Snijnauwkeurigheid | ± 0,05 mm | ||
| Herhalingsnauwkeurigheid | ±0,02 mm | ||
| Bewegingssnelheid van de as | 800 mm/s | ||
| Z-as systeem | Schroef aangedreven, dubbele gids | ||
| Routerkit | Freesmachine,φ0,8~φ3,0 links draaien,Shank Wolframstaal | ||
| Beheersing van de levensduur van het gereedschap | Beheersprogramma voor software | ||
| Actieve beschermende functie | veilig lichtgordijn | ||
| Veiligheidsdeur | Handdeur | ||
| Foutwaarschuwing | - Ja, dat klopt. | ||
| Programmmethode | Zelfprogrammering, camera bediend door toetsenbord en muis | ||
Detail van de machine
High Speed routing spindle en interne stofverzamelaar
Windows7/10 Engelse versie besturingssysteem,eenvoudig te debuggeren en te bedienen.
