| Plaats van herkomst: | China |
| Merknaam: | HSTECH |
| Certificering: | CE |
| Modelnummer: | HS-SZ350 |
| Min. bestelaantal: | 1 set |
|---|---|
| Prijs: | Negotiable |
| Verpakking Details: | houten verpakking |
| Levertijd: | 12 tot 20 werkdagen |
| Betalingscondities: | T/T, Western Union, MoneyGram |
| Levering vermogen: | 100 stuks per maand |
| Naam van het product: | PCB-draaitransportband | Geschikte PCB-afmeting: | 50*50~450*350mm |
|---|---|---|---|
| Stroomvoorziening: | AC100-230V, 50/60Hz | PLC's: | Mitsubishi |
| Sensor: | ZIEKEN | Contol: | LEIDENE Knoop |
| Draaigraad: | 90 graad, 180degree, 270degree | Signaal: | SMEMA |

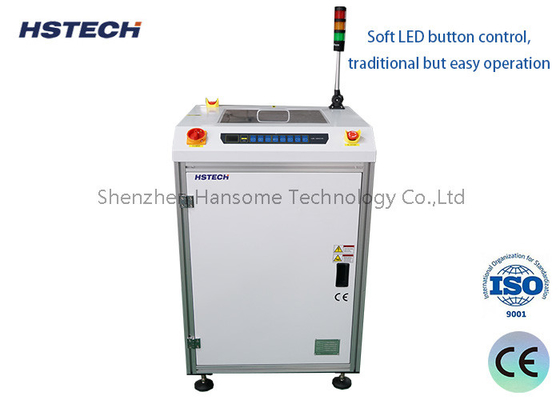

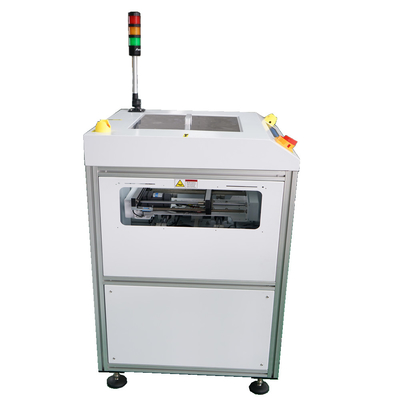

90° PCB-draaiconveyor Bovenzijde veiligheidsbedekking voor gemakkelijke bewaking van PCB-behandelingsapparatuur
Inleiding
Deze machine wordt gebruikt voor het veranderen van de PCB-stroomrichting in de SMT-productielijn.
Kenmerken
1, Verander de PCB-stroomrichting in 90,180270 graden.
2, Selectie van vaste rails op basis van de eisen van de klant.
3, zachte LED-knopcontrole, traditionele maar eenvoudige bediening.
4, bovenste zijde veiligheid transparante dekking, operatie kan het hele werkproces te bekijken.
5, Een gesloten ontwerp met ingebouwde koppelbeperker zorgt voor een hoge mate van veiligheid.
6, Hiwin lineaire gids en lood schroef om een soepele en nauwkeurige rotatie te maken.
7, Verminder de transferkloof tussen de vervoerbanden.
8, PCB-verkeersstromen kunnen worden aangepast.
8, gladde en parallelle breedte aanpassing ((leadscrew).
9SMEMA compatibel.
Specificatie
| Naam van het product | PCB-draaiend vervoerband |
| Transporthoogte | 910±20 mm |
| Transportrichting | L~R, of R~L |
| Cyclustijd | Ongeveer 5 seconden. |
| Vaste kant van het spoor | Voorzijde |
| Stroomvoorziening | AC100-230V,50/60Hz,enkelfase |
| Luchtdruk | 4-6 bar |
| Luchtverbruik | Maximaal 10 L/min |
| PCB-dikte | Min 0,4 mm |
| Signaal | SMEMA |
| Model | HS-SZ350 | HS-SZ460 |
| Efficiënte PCB-lengte | 50*50~450*350 mm | 50*50~550*460 mm |
| Afmetingen van de machine | 700*750*1200 mm | 840*890*1200 mm |
| Gewicht | 150 kg | 180 kg |
Toepassing
Een turn conveyor wordt gebruikt om PCB's rond de hoeken te verplaatsen voor een continue processtroom.
De PCB wordt geaccepteerd en overgebracht naar het einde van de rails. De wagen pendelt naar voren en draait vervolgens 90 graden. De wagen pendelt naar voren om zich aan te passen aan het volgende proces om de PCB te leveren.Eenmaal overgedragen, gaat de wagen terug naar huis om nog een PCB te vragen.
Over verpakkingen
Profiel van het bedrijf
Shenzhen Hansome Technology Co.,Ltd ((HSTECH) is een professionele professionele SMT board handling equipment ((Loader,Unloader, Buffer, Conveyor,etc) fabrikant,We zijn een hightech onderneming met onafhankelijke intellectuele eigendomsrechten.Het bedrijf is hoofdzakelijk bezig met onderzoek en ontwikkeling, productie en verkoop van sMT/THT-productielijnen.Het bedrijf is gebaseerd op hightech en doet er alles aan om onze klanten een efficiënte en betrouwbare boordbehandelingsdienst te bieden.Tegelijkertijd begrijpt ons ervaren ingenieursteam altijd de ontwikkelingsrichting van de slimme fabriek.Het streven naar meer automatisering en kosteneffectieve producten, doen we ook de OEM basedon verschillende behoeften van onze klant.
